555 定时器集成电路测试电路的工作原理
1. 引言
555 定时器集成电路是最受欢迎且最常使用的集成电路之一。它在电子电路中执行一系列定时任务，并且有大量实验可以使用 555 集成电路进行。这就是为什么它在电子爱好者中非常受欢迎。
但在使用 555 定时器集成电路之前，您应该检查它，即它是否正常工作。因此，在这个项目中，我设计了一个简单的电路，可以用作 555 定时器集成电路测试电路，并确定 555 集成电路是否正常工作。
如果您刚开始使用 555 定时器集成电路，那么请阅读这篇关于 555 定时器集成电路 的初学者教程。
2. 555 定时器集成电路简介
我不会详细介绍 555 定时器集成电路，但在理解 555 定时器集成电路测试电路的工作原理之前，您需要了解一些重要的事情。第一件重要的事情是 555 集成电路有 8 个引脚，采用双列直插式封装（DIP）（至少这是我在这个项目中将使用的封装类型）。
关于 555 定时器集成电路的第二件重要事情是，它有三种工作模式：无稳态、单稳态和双稳态。在这个项目中实现的电路基本上是 555 定时器集成电路的无稳态工作模式。
3. 原理
这个简单的 555 集成电路测试电路可以用来测试您所有的 555 定时器集成电路。因此，在将集成电路用于任何项目之前，请确保通过测试来判断集成电路是好的还是坏的。这可以通过将集成电路配置为振荡器来实现，即 555 被配置为无稳态工作模式。
555 测试电路将迅速告诉您定时器是否正常工作。该电路的一个重要特点是，它将告诉您 555 定时器是否短路，或者它是否没有振荡。
4. 简单的 555 定时器集成电路测试电路图

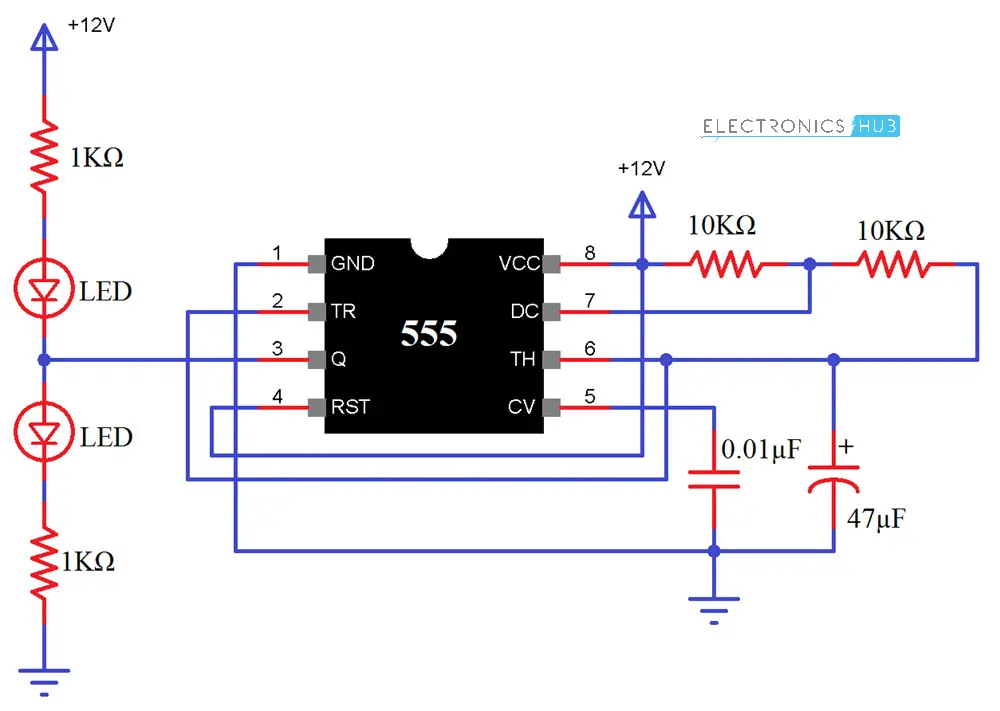

555 测试电路的电路图如下图所示。
5. 所需元件
- 555 集成电路（待测集成电路）
- 8 引脚集成电路插座
- 2×10KΩ 电阻
- 2×1KΩ 电阻
- 47μF 电容（电解电容）
- 0.01μF 电容（陶瓷圆盘电容）
- 2×发光二极管（LED）
- 12V 电源
- 迷你面包板
- 连接线
6. 电路设计
如前所述，我将使用 555 集成电路的无稳态工作模式。如果您熟悉这种模式，那么您可以轻松地自行设计电路。
首先，将引脚 4（复位）和引脚 8（VCC）连接到 +12V 电源，将引脚 1（地）连接到地。将引脚 2（触发）和引脚 6（阈值）短接。现在，在 VCC 和引脚 7（放电）之间连接一个 10KΩ 电阻。这个电阻将被称为 R1。
此外，在引脚 7 和引脚 6 之间连接另一个 10KΩ 电阻。这个电阻将被称为 R2。在引脚 2 和地之间连接一个 47μF 电容（此后称为 C1）。
一个可选的连接是在引脚 5（控制）和地之间连接一个 0.01μF 电容。最后，如电路图所示，将两个发光二极管连接到 555 定时器集成电路的引脚 3（输出）。
7. 如何检查 555 定时器集成电路？

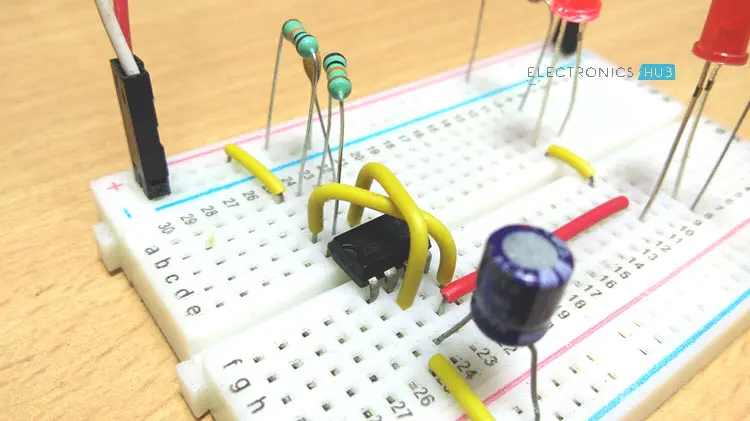

首先，非常小心地将集成电路插入插座（如果使用），以免损坏 555 定时器的任何引脚。现在，打开电源以查看结果。如果您的 555 定时器正常工作，那么两个发光二极管（在我的案例中是红色发光二极管）将交替闪烁。如果任何一个发光二极管熄灭，或者两个发光二极管都不亮，这意味着您的 555 定时器集成电路有故障。
8. 555 定时器集成电路测试器电路的工作原理
在这个电路中，我将 555 集成电路用作无稳态多谐振荡器，当电源提供给电路时，发光二极管将开始闪烁，这意味着集成电路正在工作。通过增加或减少电阻 R1 和 R2 以及电容 C1 的值，可以改变发光二极管的闪烁速率。
您可以使用以下公式计算时间持续时间。
根据我们的电路，R1 = 10KΩ，R2 = 10KΩ，C1 = 47μF。如果将这些值代入上述方程，您将得到以下结果。
您可以在以下视频中看到这一点。
现在，当电源提供时，C1 将开始通过 R1 和 R2 充电。当 C1 两端的电压上升到超过电源电压的 2/3 时，内部触发器翻转。因此，引脚 7 变低，C1 开始放电。
当 C1 两端的电压下降到低于电源电压的 1/3 时，内部触发器复位，引脚 7 变高。C1 再次开始充电。所有这些只有在您的集成电路处于良好状态时才会发生。根据电容的充电和放电时间（由 R1、R2 和 C1 设置），输出将保持高电平或低电平，发光二极管将相 应地闪烁。从这些观察中，我们可以得出 555 定时器集成电路是否有故障的结论。
