触摸开关电路
触摸式开关电路是基于 555 定时器设计的，利用了 555 定时器 IC 引脚的默认特性。通过该电路，我们只需轻触触摸板，就可以轻松地打开或关闭设备。
如果将触摸板安装在一个方便触及的位置，我们就无需走动，就能直接控制设备的开关。
该电路的一个重要特点是，即使使用触摸板，也不会像普通机械开关那样存在触电风险，因此更加安全可靠。
如前所述，本电路的核心器件是 555 定时器 IC，此外还需要继电器模块以及一些触摸板（我们还会介绍如何自制本项目所 用的触摸板）。
1. 触摸开关电路图

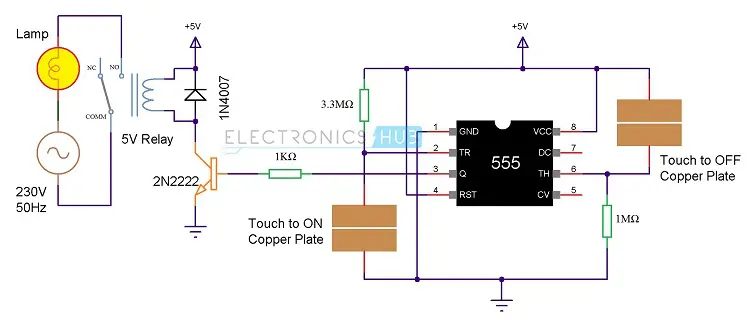

触摸开关电路的电路图如下图所示。
1.1 所需元件
- 1 x 555定时器IC
- 1 x 3.3 MΩ电阻（1/4瓦）
- 1 x 1 MΩ电阻（1/4瓦）
- 1 x 灯泡及灯座（普通或紧凑型荧光灯）
- 1 x 5V继电器模块（如果没有继电器模块，则需要以下元件）
- 1 x 5V继电器
- 1 x 2N2222 NPN晶体管
- 1 x 1N4007 PN结二极管
- 1 x 1 KΩ电阻（1/4瓦）
1.2 如何制作触摸传感器（触摸板）？
由于本项目基于触摸开关功能，触摸板或触摸传感器是本项目的重要组成部分。我们不需要昂贵或花哨的触摸传感器，因为我们将展示如何为本项目制作一个简单的触摸板。
为了制作触摸板，我们需要两块小的铜箔板。在这里，我们使用了两块2cm x 2cm的铜箔板。
接下来，我们需要在板的中心处制作一条狭窄且较深的切割线，使板分成两半，但不要完全将其折断。此切割应完全分离两端的铜。

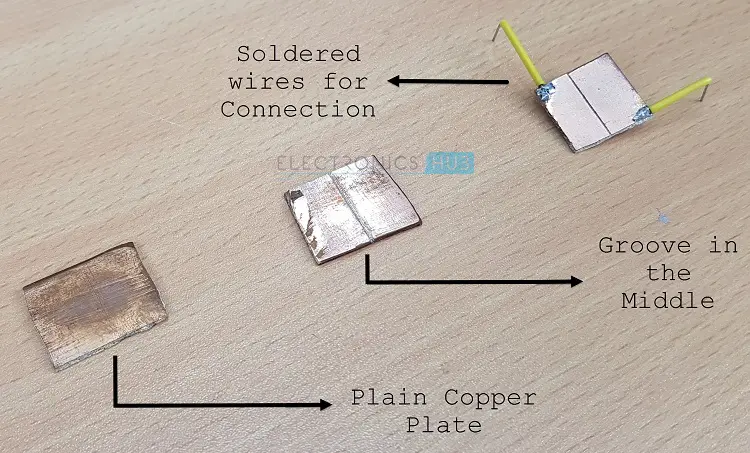

下图将展示裸铜箔板以及中间有凹槽的两块板。
您也可以使用旧玩具和门铃中的触摸板。通常，触摸板由安装在硅橡胶中的小碳块制成。
当按下按钮时，该碳块会与垫片接触，从而降低两个交错轨道之间的电阻。
市场上可买到的垫片具有防锈蚀保护，并且对检测手指响应具有很高的灵敏度。
当手指放置在两个点之间时，由于压力和手指中的水分，这些线之间的电阻会降低到150k到850k之间。
1.3 电路设计
触摸开关电路的设计非常简单。首先，将555的GND、VCC和RST引脚（即引脚1、8和4）分别连接到地和5V。使用3.3 MΩ电阻将引脚2拉高，使用1 MΩ电阻将引脚6拉低。
两个触摸板分别连接到引脚2和6，如电路图所示。对于触摸开板， 一端连接到引脚2，另一端连接到地。类似地，触摸关板的一端连接到+5V，另一端连接到引脚6。
1.4 项目原理
项目的核心原理基于555定时器引脚的基本功能。我们知道，555定时器有8个引脚，分别是地（1）、触发（2）、输出（3）、复位（4）、控制电压（5）、阈值（6）、放电（7）和VCC（8）。
在本项目中，使用了引脚2和6。现在，我们来看一下这些引脚的基本工作方式。当引脚6（阈值引脚）保持低电平时，如果引脚2（触发引脚）被拉低，555定时器IC的输出将为高电平，并保持该状态。这种条件可用于打开设备。
现在考虑引脚2被拉高，如果引脚6被拉高，555定时器IC的输出将为低电平，并保持该状态。这种条件可用于在本项目中关闭负载或设备。
1.5 项目工作原理

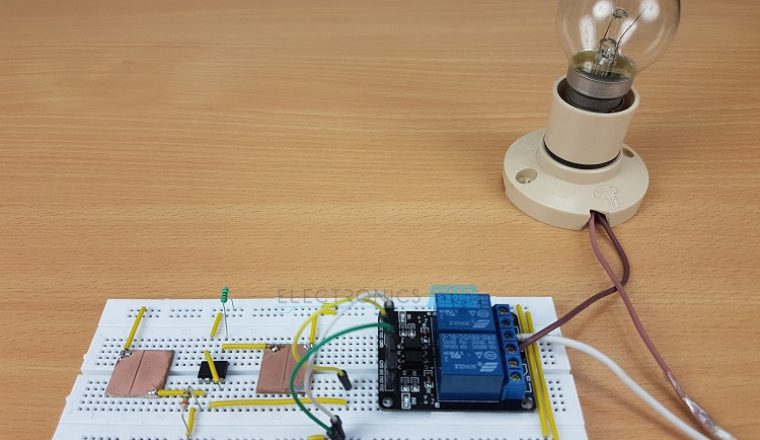

- 按照电路图连接电路，并施加电源。
- 要打开设备，用手指触摸“开”板；要关闭设备，触摸关板。

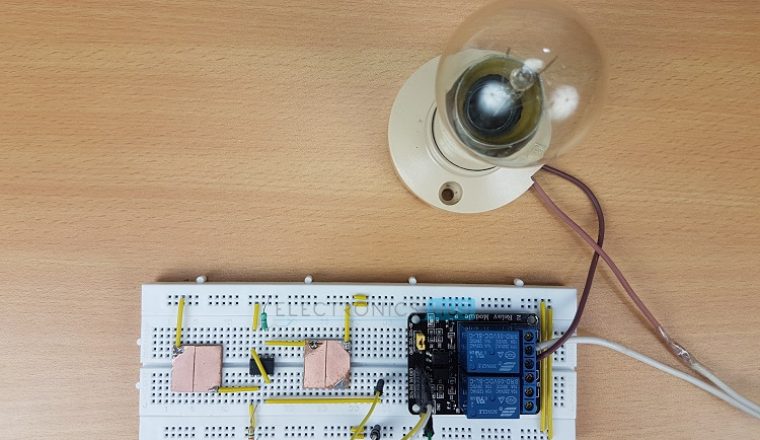

- 当电路施加电源时，通过继电器连接的设备（我们连接了一个灯泡）保持关闭状态。现在，如果观察电路图，引脚2被拉高，引脚6被拉低。

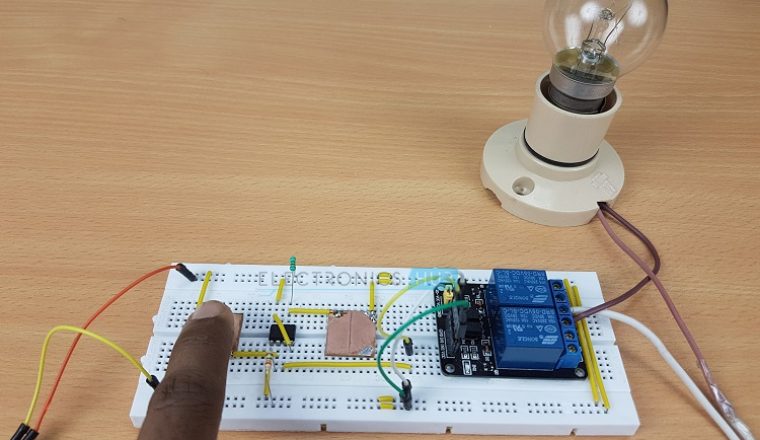

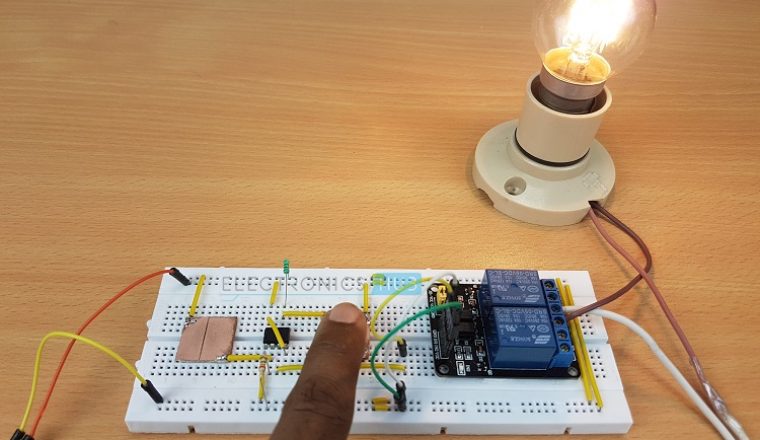

- 当我们触摸开板时，555 IC的引脚2（触发引脚）的电压变低。由于引脚6已经处于低电平，引脚3的输出变为高电平。
- 由于该引脚通过晶体管连接到继电器模块，晶体管将被打开，并激活继电器。因此，设备被打开。
- 此时，引脚6的电压为零，因为它默认被拉低，而引脚2的电压为高电平。
- 现在，当您触摸关板时，引脚6短暂地被提供+5V，因此555定时器IC的输出将变为低电平。
- 这将关闭晶体管和继电器。因此，设备将被关闭。
- 该电路通过按下按钮将继电器置于“开”状态，当再次按下按钮时，设备切换到“关”状态。它的工作方式类似于触发器。
1.6 应用
- 在本项目中设计了一个简单的触摸开和触摸关开关电路，通过该电路，我们可以通过简单地触摸触摸板来打开或关闭任何设备。
- 通过将触摸板与实际电路隔离，我们可以为我们的电器创建美观的触摸控制。
