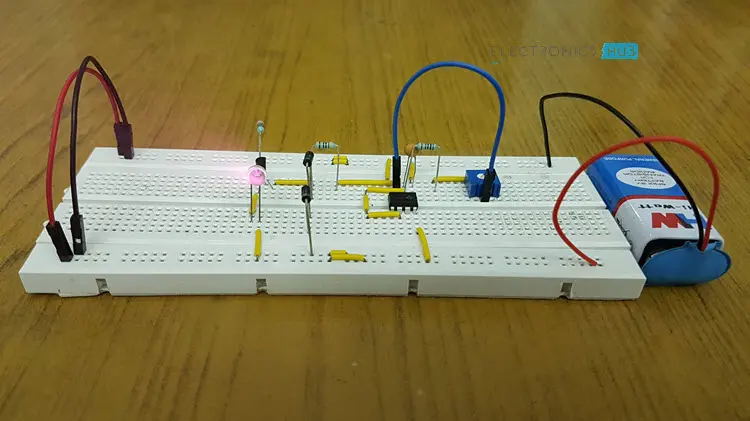

电视遥控器干扰器电路

1. 引言

在之前的帖子中，我们已经了解了如何使用简单的手机干扰器电路来干扰手机信号。现在，在本项目中，我们将探讨另一个有趣的概念，即电视遥控器干扰器电路。该电路基于NE555定时器集成电路设计，简单且实用。

本项目设计的电视干扰器电路通过产生持续的信号来干扰电视中的红外接收器，从而使其无法接收遥控器信号。一旦开启电路，电视将无法接收来自遥控器的任何指令。这使得你可以自由观看自己喜欢的节目，而无需担心他人切换频道或调节音量。

电视遥控器的基本技术是红外光。这种红外光对人眼是不可见的，但可以通过相机看到这些红外光线。

电视遥控器干扰器的核心思想是发送一个具有发射机载波频率的恒定红外脉冲。因此，接收器将无法接受信号，因此不会采取任何操作。

本质上，当你按下按钮时，电视遥控器会发出一系列脉冲。红外发射器固定在电视遥控器的表面。这个红外发射器以独特的配置为每个按钮发射脉冲。

安装在电视上的红外接收器将接收由电视遥控器传输的脉冲序列，并识别遥控器上按下的按钮。

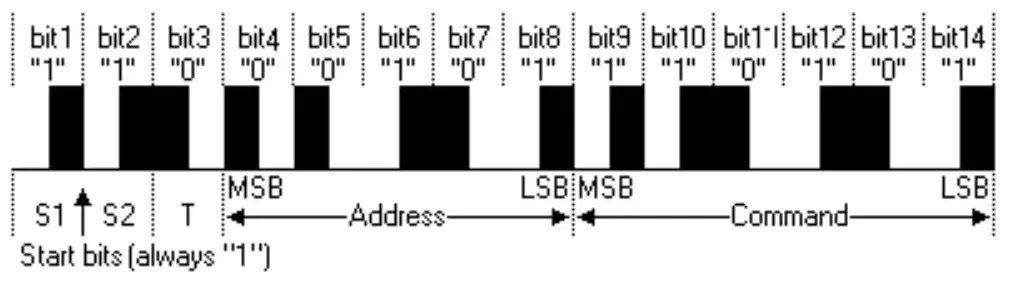

通常，飞利浦电视遥控器遵循RC5（Remote Control）协议。该协议由飞利浦在20世纪80年代末开发。根据该协议，每个按钮的遥控器传输14位。下图显示了RC5协议的帧格式。

RC-5帧格式

前两个脉冲是起始位，且均为逻辑1。

第3位是切换位。每次按下或释放按钮时，该位会切换。通过这个位，我们可以识别按钮是否被按下。

接下来的5位表示设备地址。第4位是设备地址的最高有效位（MSB），第8位是设备地址的最低有效位（LSB）。

帧格式中的最后6位是命令位。这些命令位在遥控器的每个按钮上有所不同。通过这些命令位，我们可以识别红外遥控器上按下的按钮。

调制：RC5协议使用双相调制。所有14位的长度均为1.778ms。

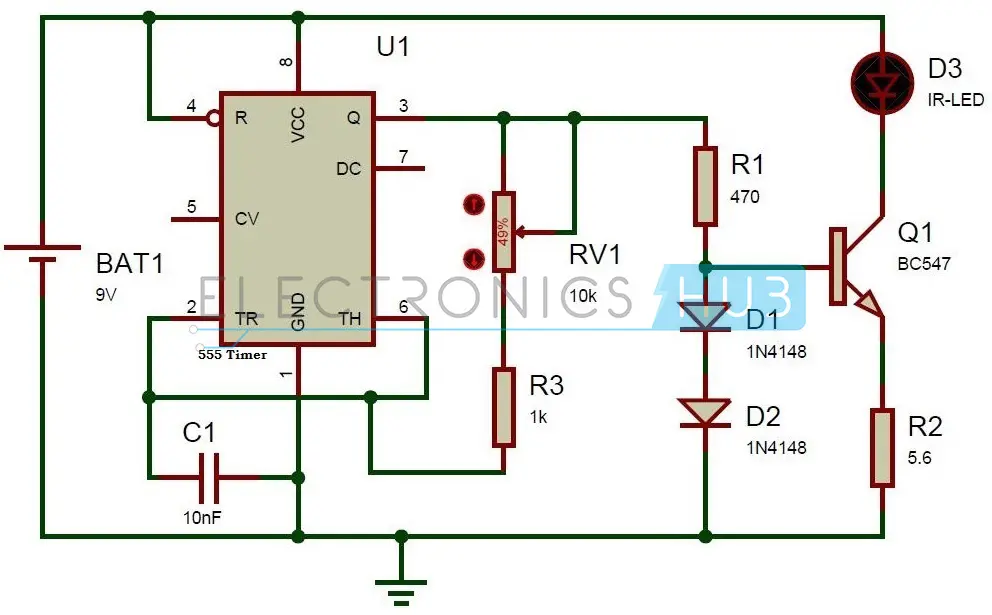

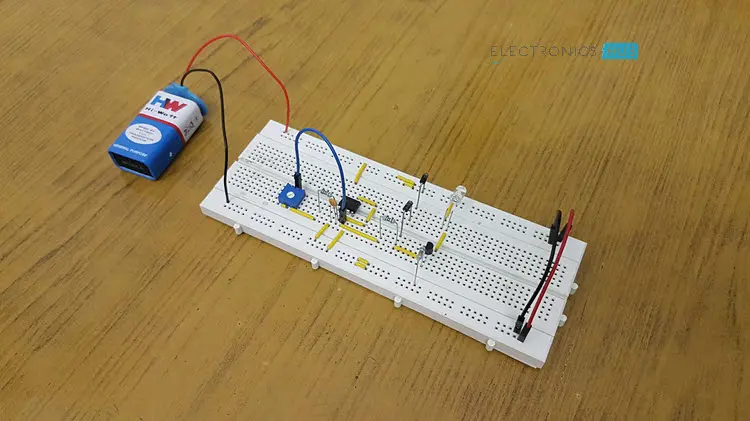

该电路设计用于产生38KHz的信号。该电路的主要元件是555定时器。在这里，它以无稳态多谐振荡器模式运行。在该电路中，第2引脚和第6引脚短接，以便在每个定时周期后触发，并且这两个引脚通过电容接地。555定时器的第4引脚连接到电源，以避免意外复位。

10KΩ电位器用于调整555定时器的频率。由于两个1N4148二极管，通过红外LED的电流限制为100mA，因为当与晶体管和电阻结合时，它们形成恒流配置。
