热敏电阻温度感应报警器

该电路是一种温度感应和报警电路。当温度超过某个设定值时，电路会发出警报。温度监测在工业和其他许多场所中是一种非常重要且频繁使用的应用，这些场所需要将温度保持在最大允许值以下。当出现这种情况时，该电路可以为我们提供帮助。

该电路的设计注重低成本和可靠性，以便您能够在资源有限的情况下制作，同时不降低性能。尽管它不是一个经过工业级校准的电路，但对于非关键任务的应用来说已经足够。该电路的另一个优点是，可以灵活设置触发报警的温度值。这意味着您可以设定一个温度值，当超过该温度时，电路将激活报警。

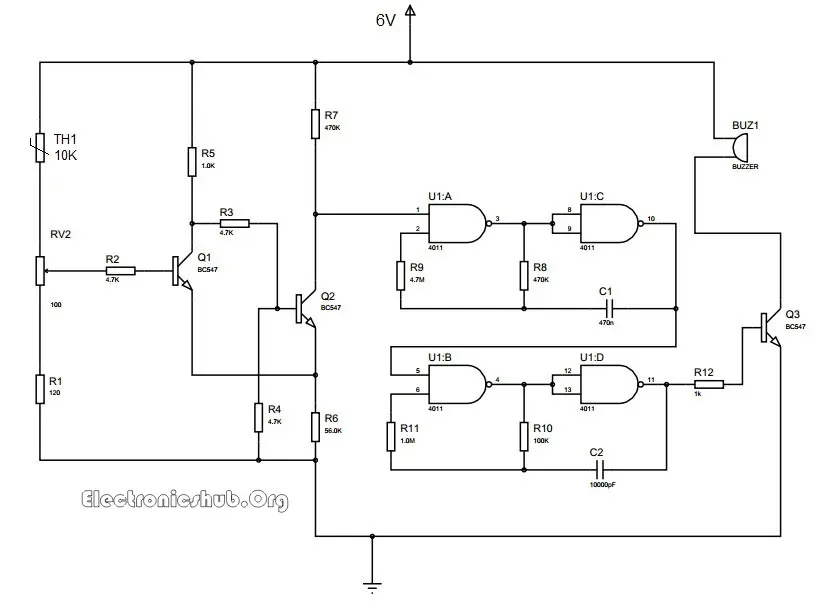

1. 热敏电阻温度感应报警器电路图

该电路中用于感应环境温度的元件是热敏电阻。名称本身就表明了它的含义。热敏电阻即热+电阻。这意味着热敏电阻的电阻值会随着温度的变化而变化。热敏电阻的电阻与温度之间的关系是反比关系。也就是说，如果周围环境的温度升高，热敏电阻的电阻值会减小；如果外部温度降低，热敏电阻的电阻值会增大。热敏电阻的这一特性帮助我们利用它来感应周围环境的温度。

该电路使用两个 BC547 NPN 型晶体管，在检测到温度高于设定值时切换报警器。电路中使用的 IC 4011 是一个四路与非门集成电路。它在一个单独的集成电路中集成了四个与非门。这减少了电路的体积和复杂性。

使用与非门构建的组合电路是一个振荡器电路。我们知道，任何组合电路在输入和输出之间都存在固有的时间延迟。这种时间延迟通常被认为是不希望的，但在这个案例中，我们利用它来使其像振荡器一样工作。电路会以一个时间延迟反复打开和关闭，作为一个方波振荡器运行。振荡器的输出被送入蜂鸣器，从而使其在音频频率下工作。电路中使用的电容器作为滤波器，去除信号中的不需要的成分，从而确保稳定和正常运行。
