紧急报警器电路

在本项目中，我将展示如何使用555定时器集成电路和一些易于获取的元件设计并制作一个简单的紧急报警器电路。该电路可用于在紧急情况下激活警报。

1. 引言

可能会出现任何突发的恐慌情况。这可能是由于入侵者进入我们的房屋或健康状况不佳引起的。引发恐慌的情况可能因人而异，且原因多种多样。

在这些紧急情况下，我们可能无法及时通知周围的人。在本文中，我们将了解如何制作一个简单的紧急报警器，它可以帮助我们在没有任何延迟的情况下通知他人我们的困境。

该电路使用低成本硬件，包括555定时器、蜂鸣器、几个电阻和电容。它被设计为可靠运行，因为它使用了简单易用且不太敏感的硬件，例如555定时器、陶瓷蜂鸣器、电容等。

尽管没有使用任何特殊的补偿措施来应对可变参数，但该电路默认被设计为坚固耐用且易于使用。它非常用户友好，只需按下一个按钮即可在紧急情况下轻松处理。

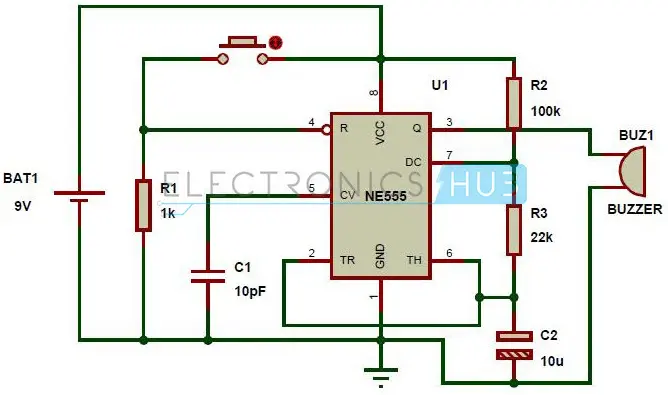

555集成电路以无稳态模式运行，其频率取决于电阻R2、R3和C2的值。给定的参数值为：R2 = 100KΩ、R3 = 22KΩ和C2 = 10µF。

将这些参数代入555集成电路在无稳态模式下的相应公式中，我们得到以下值。电路的运行频率计算为1Hz。通过使用频率信息计算电路的周期，我们得到电路的周期为1秒。这意味着电路的开-关重复周期约为1秒。

经过对上述紧急报警器电路的开、关时间分析，我们发现电路将保持开启状态约0.845秒，关闭状态约0.152秒。

当按钮未按下时，电路处于禁用模式，因此当按钮未按下时警报不会工作。尽管电源始终连接到555集成电路，但只有在集成电路被启用时，电路才会以无稳态模式运行。只有当555集成电路的第4引脚被施加高电压时，集成电路才处于启用模式。

这只有在按下按钮时才会发生。按钮可以配备塑料外壳，以提高可见性和便于使用。为了演示目的，我将一个简单的蜂鸣器连接到555集成电路的输出端。
