无偏电子骰子（带LEDs）

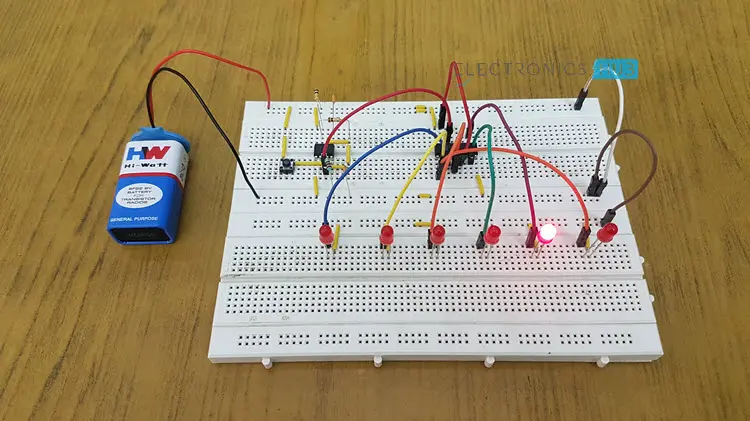

在本项目中，我将向您展示如何制作一个简单的无偏电子骰子（带LEDs）。该项目由6个LED、一个555定时器集成电路和一个4017十进制计数器集成电路组成，通过点亮相应的LED产生1到6之间的随机数。

1. 引言

掷骰子是一种古老的游戏。我们都喜欢玩这个游戏。玩骰子需要我们拿起一个骰子，并确保它是无偏的。制作一个骰子并清晰地切割以确保其无偏是过去的事情。如果形状切割得不好，骰子就会变得有偏。

此外，由于变形，骰子也可能变得有偏。如果是一个木制骰子，它可能会因为大气中的潮湿或机械应力而变形。为了解决传统骰子的所有这些问题，我们制作了一个骰子电路，解决了传统骰子的所有问题。

现在，我们将向您展示一个几乎无偏的电子LED骰子。由于电路以如此高的速度运行，以至于人眼几乎无法察觉，因此没有作弊的机会。此外，该电路维护量小，老化对电路的影响微乎其微。尽管频率可能会因电源电压的变化、有源和无源元件的老化而略有变化，但随机性仍将得以保留，不会出现问题。

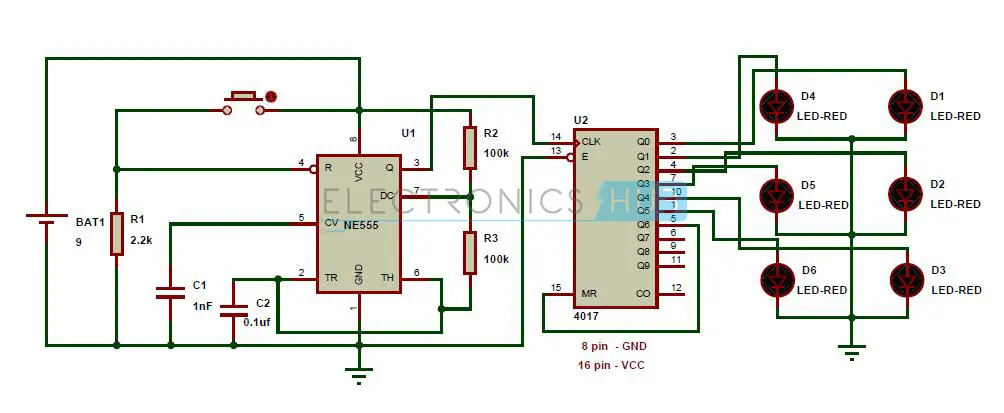

无偏数字骰子电路图（带LEDs） – ElectronicsHub.Org

该电路使用555定时器作为无稳态多谐振荡器。在这种模式下，电路配置为R2 = 100KΩ、R3 = 100KΩ和C2 = 0.1µF。

在这种配置下，电路以千赫兹级的频率运行，产生脉冲。这意味着电路产生一个约0.000210秒的时钟周期，人眼几乎无法察觉。我们无法观察到以如此快速率变化的值，因此几乎没有机会使骰子有偏。

时钟脉冲被送入计数器兼译码器电路IC 4017，其第七个输出连接到复位端。它有九个可能的输出，其中第七个输出连接到复位端，因为我们只需要计数到6，因为骰子有六个面。前六个输出分别连接到LED，因此相应的LED将在对应的计数时亮起。

如果计数为1，LED-1将亮起。如果计数为2，LED-2将亮起，依此类推，直到第六个计数。当计数为6时，第六个LED将亮起，然后在下一个时钟脉冲时，计数器将递增并计数到七。在这个计数中，电路将复位自身，因为第七个计数连接到复位引脚，即第15引脚。

让我告诉你，电源引脚和地在电路图中没有显示，因为这是由Proteus软件生成的原理图。然而，9V电源连接到IC 4017的第16引脚，IC 4017的第8引脚接地。

这就是电路的工作原理，如果你觉得需要更多的随机性，你可以增加电路的频率，使其更难被察觉。该电路可以在通用PCB上实现，使用9V直流电源。

这种无偏电子骰子（带LEDs）可以用于任何使用传统骰子的地方，例如：
