USB LED 灯电路

在本项目中，我将向你展示如何制作一个简单的 USB LED 灯电路。这是一个易于实现的 DIY 电路，可用于为你的笔记本电脑或平板电脑提供额外照明。

1. 介绍

USB 是 Universal Serial Bus（通用串行总线）的缩写。USB 标准的开发是为了简化计算机与外部设备之间的连接。实际上，几乎所有外部设备，如键盘、鼠标、打印机、DVD 刻录机、硬盘驱动器等，都是通过 USB 接口连接的。

注意：由于本项目基于 USB 端口，我们仅指通用 USB 端口。

在光线不足或停电情况下，你可能无法清楚地看到键盘上的按键（如果你有背光键盘则不是问题）。如果你制作一个通过 USB 供电的小灯，就可以解决这个问题。USB LED 灯电路就是一个简单的解决方案。

由于 USB 端口提供 5V 输出电压，可用于点亮简单的 LED 灯电路。此灯的另一个优点是不会像大灯那样打扰他人，因为你只需一个小型 USB 供电 LED 灯即可。

电路图如下所示：

电路主要由公头 USB 连接器组成。USB 主要分为两种标准类型：A 型和 B 型。不同类型 USB 连接器在形状上有所区别。

这些电缆引脚数量相同，但机械结构不同。USB 有多个版本：

本项目使用 A 型 USB，具有 4 个引脚：VCC、GND、D+、D-。D+ 和 D- 为数据引脚，VCC 提供 5V 电压。A 型 USB 公头可直接连接至电脑 USB 端口。

LED 是具有两个引脚的半导体器件。最初 LED 用于指示，但现在 LED 已成为家庭、办公室、街道、汽车等的主要照明来源。LED 与普通 PN 结二极管类似，通电时发出光能，而普通 PN 结二极管发出热能。

发光颜色取决于半导体的带隙。本项目使用普通白色 LED，电压降为 3.6V，工作电流为 40mA。最初 LED 限制为红色，后来发展出高功率 LED 和其他颜色 LED，如蓝色、白色等。

注意：请参考 LED 数据手册了解正向电压和电流值。

每个 LED 与 USB 之间串联一个 100Ω 电阻，作为限流电阻。由于 LED 最大工作电流为 40mA，需要保护 LED 避免超过此电流。

根据公式计算电阻值：

R = \frac{V}{I}

其中 $V = 5V$ ， $I = 40mA$ ，则

R = \frac{5V}{0.04A} = 125Ω

实际中 125Ω 电阻不常见，因此使用 100Ω 电阻，输出电流约为 50mA，LED 可承受。

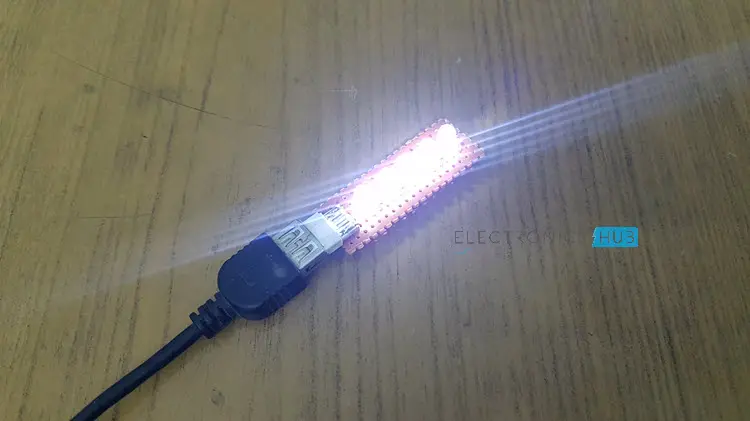

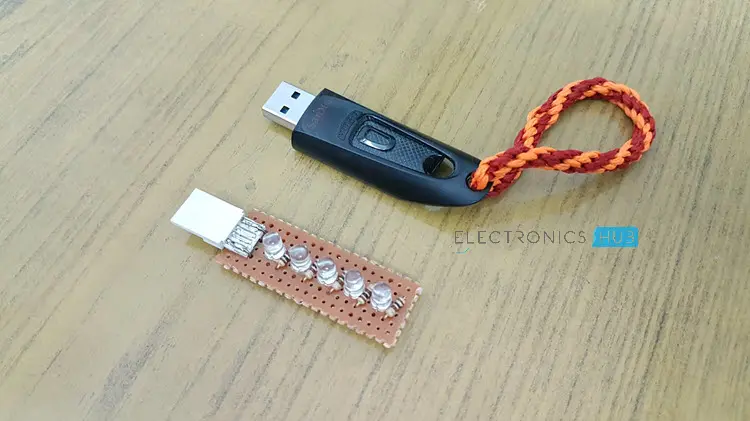

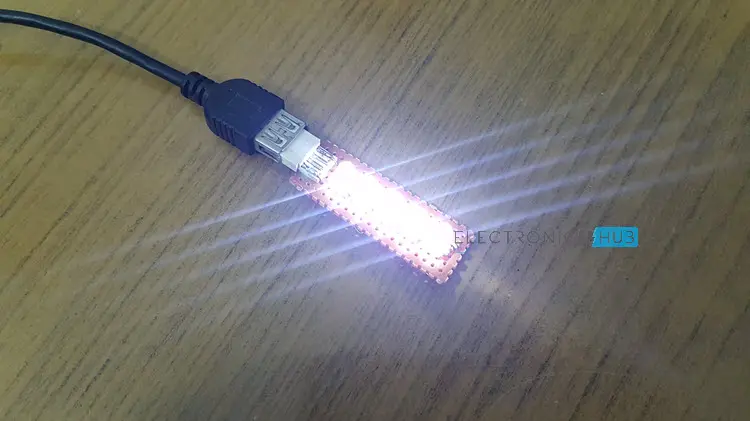

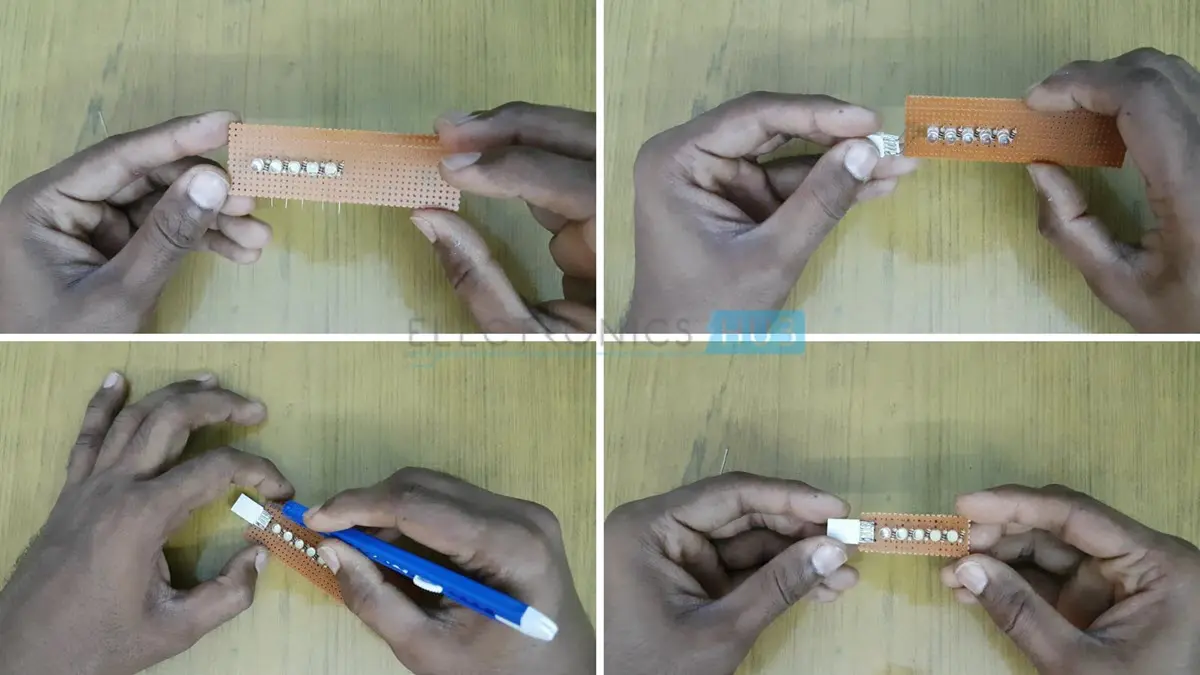

取一小块打孔板并焊接公头 USB 连接器，然后依次焊接 LED 和 100Ω 电阻。将打孔板边缘打磨平滑。
