使用NE555的PWM LED调光器

1. 引言

在本项目中，我们将介绍一个基于PWM的LED调光器，使用经典的555定时器IC。该电路的主要原理是利用555定时器IC生成脉冲宽度调制（PWM）信号，并通过调节PWM信号的占空比来改变LED的亮度。

脉冲宽度调制（PWM）在控制许多电路中起着重要作用。如果您想控制电机的速度，PWM起着关键作用。在我们的项目中，PWM技术用于调节LED的亮度。

通过PWM技术，可以调节向设备输送的功率。因此，如果我们能够控制信号的脉冲宽度，就可以轻松地控制设备，例如使简单的直流电机转速变快或变慢，或者调节LED的亮度。

下图展示了使用555定时器IC的PWM LED调光器的原理框图。

整个电路，包括555定时器IC和LED，由12V直流电源供电。555定时器通过一些无源元件生成PWM信号。

生成的PWM信号然后应用于一组LED，并根据PWM信号的占空比，LED的亮度可以变高或变低。

555定时器是一种8引脚集成电路，最初由Signetics公司开发，采用双列直插式封装。它是应用最广泛的集成电路之一，可用于多种应用，如定时器、振荡器和脉冲发生器。

555定时器IC的引脚图如下图所示。引脚8（VCC引脚）用于为IC提供主电源电压。工作电压范围为3V至15V。引脚2、6和7分别是触发引脚、阈值引脚和放电引脚。

引脚4是复位引脚，用于复位整个IC。这是一个低电平有效的引脚。IC的输出可以从引脚3（输出引脚）获取。引脚5是控制引脚。

555定时器IC可以在三种不同的工作模式下运行：无稳态、单稳态和双稳态。它具有以下特点：定时范围从微秒到小时、可调节的占空比以及在不同电压水平下工作的能力等。它在多种应用中都有广泛的应用，例如灯调光、电机控制、操纵杆等。

12V直流电源连接到555定时器的VCC引脚，为其提供工作电压。复位引脚也直接连接到12V，如电路图所示。如果在电路工作过程中出现错误，可以将复位引脚连接到地1秒，然后再连接回12V以复位IC。
引脚5（电压控制引脚）在此应用中未使用。因此，在引脚5和地之间连接一个0.01μF的去耦电容。
触发引脚（引脚2）和阈值引脚（引脚6）短接，电位器的滑动端连接到此处。此外，在引脚6（或引脚2）和地之间连接一个0.1μF的电容。
现在，电位器的一个端子连接到一个二极管（最好是1N4148）的阳极，而电位器的另一个端子连接到另一个二极管的阴极。
这两个二极管的另一端连接到放电引脚，即引脚7。此外，在引脚7和VCC之间连接一个1KΩ电阻。
输出引脚连接到LED面板，通过晶体管进行驱动。

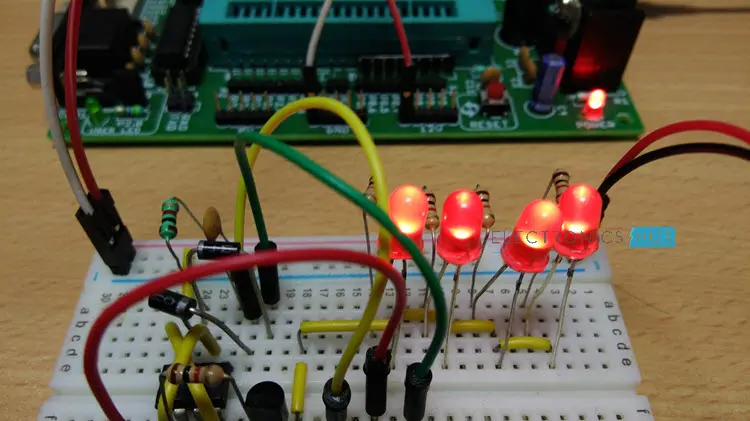

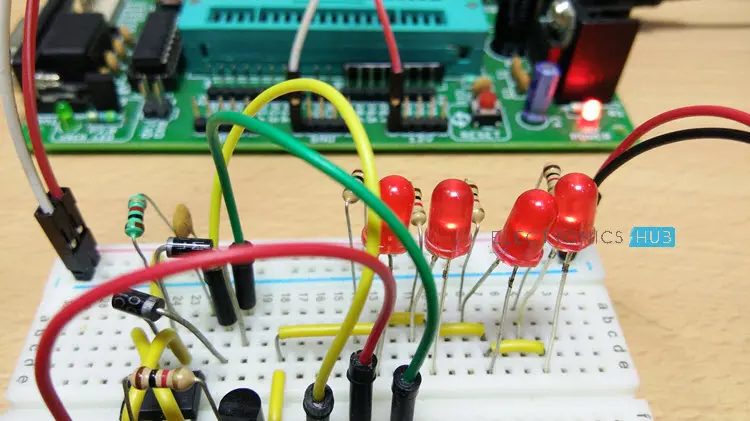

在本项目中，555定时器以无稳态多谐振荡器模式运行。与引脚2、6和7相连的1KΩ电阻、50KΩ电位器和0.1μF电容将发挥重要作用。

根据电容的充电和放电时间，555定时器IC的引脚3（输出引脚）生成PWM信号。从引脚3获取的555定时器的输出通过NPN晶体管（此处使用2N2222）和一个1KΩ电阻连接到LED面板。

1KΩ电阻用于限制晶体管的基极电流，晶体管用作放大器，以限制或增强流向LED面板的电流。
