使用555定时器IC的玩具电子琴电路

您是否曾尝试设计一个能产生声音的电路？这里有一个能产生五种音调的电路。这是一个使用555定时器的简单玩具钢琴电路。我们也可以将此电路用作机枪效果器。

1. 电子玩具钢琴使用555定时器

2. 玩具电子琴电路原理：

该电路的核心是555定时器IC。555定时器以非稳态多谐振荡器模式工作。在此模式下，电路产生精确的自激振荡波形，这些波形可以调节。

电路包含六个串联连接的1千欧姆电阻。电路中有六个按钮连接。当按下其中一个按钮时，会产生一个音调。类似地，六个按钮产生六个不同的音调。这意味着，它就像一个玩具钢琴。当按下从右边数的第一个按钮时，会产生高音调。当按下最后一个按钮时，会发出低音调。这是由于与按钮连接的电阻值不同所致。第六引脚获得的低阈值电压会减缓扬声器处10微法电容的充放电速度。随着电阻值增大，阈值引脚处的电压降低，导致低频信号通过扬声器。

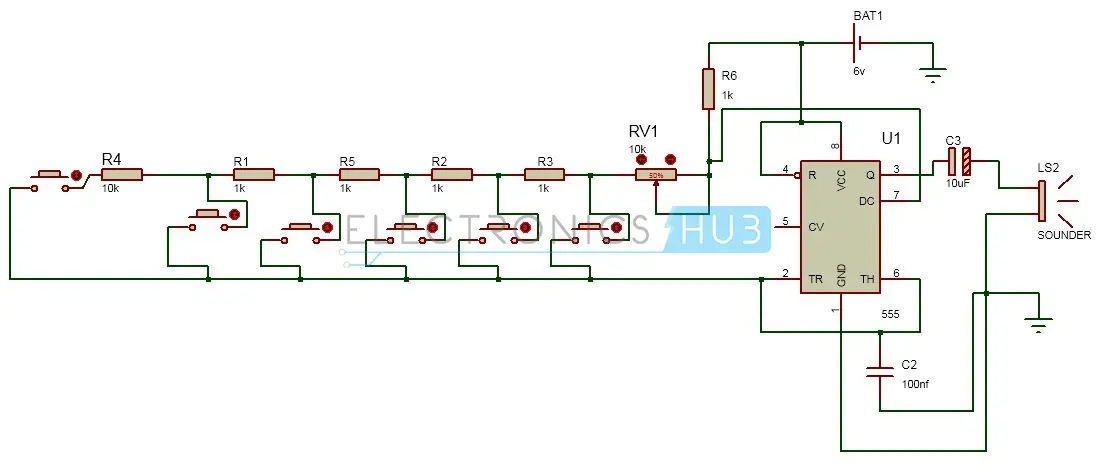

3. 玩具钢琴电路图：

4. 电路组件：

• 555定时器IC
• 6个电阻 - R1至R6
• 电位器 - RV1
• 电容器 - C1和C2
• 容量为8欧姆的扬声器

5. 玩具钢琴电路设计：

555 IC是一种产生频率的定时器IC。555定时器IC以非稳态多谐振荡器模式工作。电源电压VCC为6V。六个1k电阻串联连接。第二和第六引脚短接，以允许555定时器IC在每个定时周期后重新触发。这两个引脚通过电容器接地。第四引脚是复位引脚，它与第八引脚（即VCC）短接以避免意外复位。第七引脚是放电引脚。它通过一个可变电阻连接到串联电阻。输出从第三引脚获取。获得的频率通过一个10微法电容施加到8欧姆扬声器。

6. 如何操作玩具钢琴？

首先给电路通电。现在按下从右边数的第一个按钮。它会产生一个高音调。现在按下第二个按钮，它的音调比第一个按钮稍低。然后按下下一个按钮。依此类推，按下所有按钮以聆听它们产生的音调。这类似于钢琴产生的音调。一次只能按下一个按钮。

7. 玩具电子琴电路的应用：

• 可通过改变电阻值来产生不同类型的音调和声音
• 可作为送给孩子们的最佳生日礼物
• 通过改变电阻和电容值，我们也可以将此电路用作机枪效果器
