进阶8：全波精密整流电路

全波精密整流电路

目标

1.理解全波精密整流电路的工作原理

2.对全波精密整流电路进行测试

仪器仪表

仪器	元器件	工具
梅林雀	- 680Ω电阻(1/4W)×1	- 面包板
	- 1.0kΩ电阻(1/4W)×1	- 导线
	- 2kΩ电阻(1/4 W)×6
	- 1N4148二极管×2
	- LM741集成运放×2

仿真工具

Circuit JS

理论

精密整流电路由集成运放和二极管等元器件组成，利用运放的放大作用，可将微弱的交流电转换为直流电。

由二极管和集成运放构成的半波精密整流电路如图1所示。

图1：半波精密整流电路 图2：半波精密整流电路波形图

全波精密整流电路是在上述半波精密整流电路的基础上，利用一个二输入反相加法器，使交流信号的正半周和负半周在负载上均有相同的输出电压，从而降低了输出波形的脉动成分，其电路如图2所示。

图3：全波精密整流电路 图4：全波精密整流电路波形图

全波精密整流电路的输出电压与输入电压的关系为：

$v_0 = |v_i|$

Circuit JS仿真

仿真电路参考图：

图5：仿真电路参考图

实验

1.按照图2，在面包板上插接电路（RP1 = 1kΩ，R = 2kΩ，RP2 = 680Ω，二极管为1N4148，运放为LM741），并对电路进行检查。

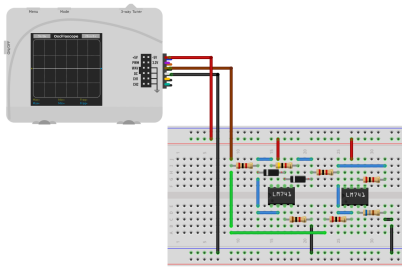

图6：实验电路参考图

2.在电路输入端接入峰值500mV，频率1kHz的正弦信号，观测输出波形，并记录。

3.在电路输入端接入峰值100mV，频率1kHz的正弦信号，观测输出波形，并记录。

4.在电路输入端接入峰值更小，频率1kHz的正弦信号，观测输出波形，并记录。

5.找出电路输入电压的最小值。

练习

设计一个AGC放大电路。

参考电路：

图7：参考电路

Circuit JS仿真：

图8：仿真参考电路
