进阶12：LM386集成功率放大器

LM386集成功率放大器

目标

1. 了解LM386集成功率放大器的内部电路结构

2. 学会LM386集成功率放大器的使用及其参数测试

仪器仪表

仪器	元器件	工具
梅林雀或 ADALM2000	- 8Ω 电阻(1W)×1	- 面包板
直流电压源	- 10μF 电容(1/4 W)×1	- 导线
	- 33μF 电容(1/4 W)×1
	- 220μF 电容(1/4 W)×1
	- LM386 集成运放×1

仿真工具

Circuit JS

理论

集成功率放大器具有温度稳定性好，电源利用率高，功耗较低，非线性失真较小等突出优点，应用范围十分广泛。集成电路功率放大器一般由一个高增益的小信号放大器和一个甲乙类的推挽输出级构成。

LM386 的内部电路及引脚图如图1和图2所示。

图1：电路图 图2：引脚图

静态时，输出电压约为电源电压的一半。 动态时，电压放大倍数为

$A_v = \frac{V_0}{V_i} \approx 1 + \frac{2R_7}{R_{56}}$

1脚和8脚是LM386的增益控制端，通过在1脚和8脚之间接入不同的电阻，或将其交流短路/开路即可获得不同的增益。

Circuit JS仿真

图3：电路仿真图

实验

1.静态值

电路如图所示。令信号源电压为零，将3脚对地短路，电源电压VCC为6V，实测电源电流为4.11mA，输出端静态电压VO为3.66V。

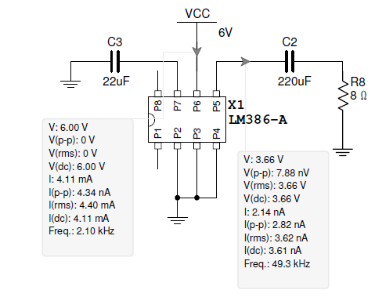

图4：静态测试

2.增益范围

电源电压VCC为12V，输入电压幅值为0.02V，频率f为1kHz的正弦波，负载RL开路。当1、8脚开路时，电路具有最小增益，测量输出电压峰峰值，求得电压放大倍数（约为20），如图所示。

图5：1、8脚开路

当1、8 脚之间接入33μF电容（交流短路）时，电路具有最大增益，测量输出电压峰峰值，求得电压放大倍数（约为200），如图所示。

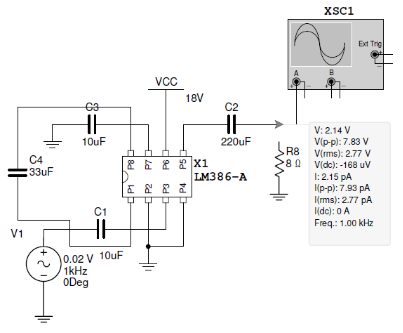

图6：1、8脚接入电容

3.带宽

在电源电压VCC为6V，1、8 脚开路条件下，利用ADALM2000的网络分析仪，对LM386测试幅频响应曲线，求得带宽（约为350kHz）。

练习

利用LM386构建一个方波发生器。

Circuit JS仿真:

图7：方波发生器仿真电路
