1.3电阻颜色代码

有许多不同类型的电阻器可供选择。为了识别或计算电阻器的电阻值，拥有一个标记系统是十分重要的。电阻色码就是一种表示电阻值及其容差的方式。

电阻色码用于指示电阻值。电阻器的色码标准在国际标准IEC 60062中有明确的定义。该标准描述了轴向引脚电阻器的色码和贴片电阻器的数字代码。

电阻色码

有多个色环用于指定电阻值。它们甚至还能指定容差、可靠性和失效率。色环的数量从三个到六个不等。在三色环编码的情况下，前两个色环表示电阻值，第三个色环作为倍数因子。

三色环电阻色码

三色环色码的使用非常少见。

从左侧开始的第一个色环表示电阻的第一个有效数字。
第二个色环表示第二个有效数字。
第三个色环表示倍数因子。
三色环电阻的容差通常为20%。

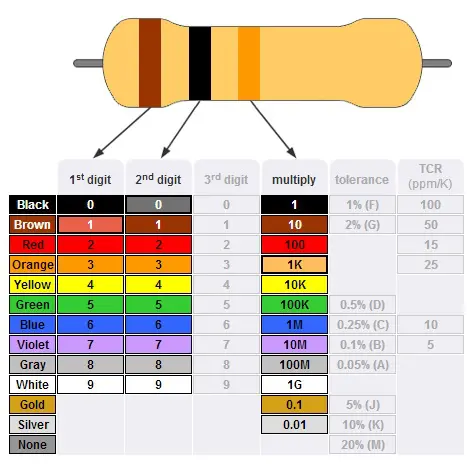

以下是与三色环电阻对应的色码表。

例如，如果电阻上的颜色从左到右依次为黄色、紫色和红色，那么电阻值可以计算为47× 102± 20 %

这表示电阻值为4.7kΩ ± 20%。

这意味着电阻值在3760Ω到5640Ω之间。

四色环电阻色码

四色环色码是电阻器中最常见的表示方式。

从左侧开始的前两个色环用于表示电阻的第一个和第二个有效数字。
第三个色环用于表示倍数因子。
第四个色环用于表示容差。
在第三和第四个色环之间有一个明显的间隔。这个间隔有助于确定读数方向。

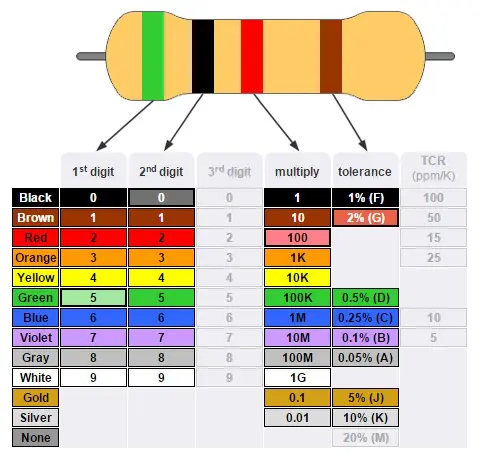

四色环电阻的色码表如下所示。

例如，如果一个四色环电阻的颜色从左到右依次为绿色、黑色、红色和黄色，那么电阻值可以计算为50 * 104± 2 % = 500KΩ± 2%.

五色环电阻色码

高精度电阻器有一个额外的色环，用于表示电阻的第三个有效数字。其余的色环表示的内容与四色环色码相同。

前三个色环用于表示电阻的前三个有效数字。
第四和第五个色环分别用于表示倍数因子和容差。
当第四色环为金色或银色时，有一个例外。在这种情况下，前两个色环表示电阻的两个有效数字。
第三个色环用于表示倍数因子，第四个色环用于表示容差，第五个色环用于表示温度系数，单位为ppm/K。

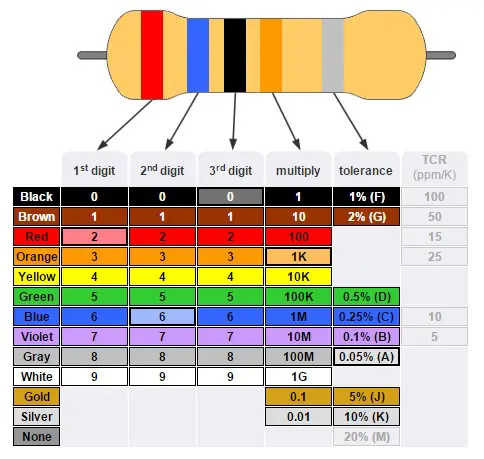

五色环电阻的色码表如下所示。

例如，如果一个五色环电阻的颜色从左到右依次为红色、蓝色、黑色、橙色和灰色，那么电阻值可以计算为260×103± 0.05 = 260 KΩ ± 0.05%.

六色环电阻色码

对于高精度电阻器，会使用一个额外的色环来表示温度系数。
其余的色环与五色环电阻器相同。
第六色环最常用的颜色是黑色，它代表100ppm/K。
这意味着当温度变化1°C时，电阻值可能会有0.1%的变化。
通常，第六色环表示温度系数。在某些情况下，色环可能表示电阻器的可靠性和失效率。

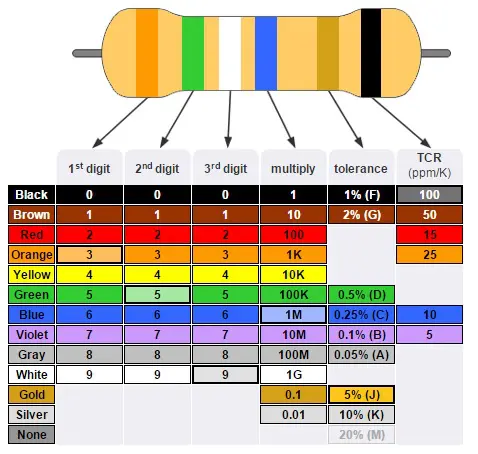

六色环电阻的色码表如下所示。

例如，如果一个六色环电阻的颜色从左到右依次为橙色、绿色、白色、蓝色、金色和黑色，那么电阻值可以计算为359 ×106± 5% 100 ppm/K = 359MΩ± 5% 100 ppm/K.

电阻器的容差字母编码

容差的字母代码如下所示：

B = 0.1%
C = 0.25%
D = 0.5%
F = 1%
G = 2%
J = 5%
K = 10%
M = 20%

请注意，K和M不应与千欧姆（kilo-Ohms）和兆欧姆（mega-Ohms）混淆。

贴片电阻器编码

有三种编码系统用于标记贴片电阻器，分别是：

三位数字编码
四位数字编码
E96编码

三位数字编码

在三位数字编码中，前两个数字表示电阻的有效值，第三个数字表示倍数因子，例如，如果数字是1，则表示10；如果是2，则表示100；如果是3，则表示1000，以此类推。以下是一个三位数字编码的贴片电阻器示例：

三位数字编码的一些示例

450 = 45 * 100 = 45 Ω 221 = 22 * 101 = 220 Ω 105 = 10 * 105 = 1 MΩ

如果电阻值小于 10Ω，则使用字母 R 来表示小数点的位置。例如：

3R3：表示 3.3Ω

47R：表示 47Ω

四位数字编码

对于更高精度的电阻器，会标记四位数字编码。其计算方法与三位数字编码类似。前三个数字表示电阻的有效值，第四个数字表示倍数因子。

以下是一个四位数字编码的贴片电阻器示例：

四位数字编码的一些示例:

4700 = 470 * 100 = 470Ω 1001 = 100 * 101 = 1KΩ 7992 = 799 * 102 = 79.9KΩ

对于小于 100Ω 的电阻器，使用 R 来表示小数点的位置。

例如： 15R0：表示 15.0Ω

E系列

电子工业协会（EIA）定义了一个标准的首选值系统，用于电阻器，称为E系列。IEC 60063是一个国际标准，它定义了电阻器（以及电容器、电感器和齐纳二极管）的首选数列。该编码系统基于容差值，根据不同的容差值有不同的E系列。

E3：50%容差（已不再使用）
E6：20%容差（很少使用）
E12：10%容差
E24：5%容差
E48：2%容差
E96：1%容差
E192：0.5%，0.25%，0.1%及更高容差
E3编码已不再使用，E6编码非常少用。
E96编码系统用于容差为1%的高精度电阻器。

EIA E96标记系统有一个单独的编码系统。该系统使用三个字符进行标记。前两个是数字，表示电阻值的三个有效数字。第三个字符是字母，用于表示倍数因子。

EIA E96标记系统在贴片电阻器上的标记如下：

EIA 96编码方案的倍数因子如下所示：

Code	Multiplier
Z	0.001
Y or R	0.01
X or S	0.1
A	1
B or H	10
C	100
D	1000
E	10000
F	100000

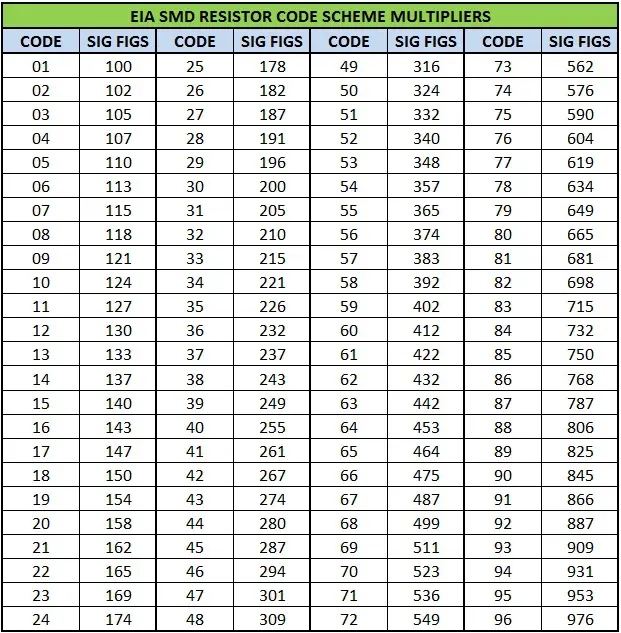

EIA 96编码方案用于表示电阻器的有效值如下表所示:

EIA 96编码系统的一些示例如下：

92Z表示 887×0.001=0.887Ω 38C表示 243×100=24.3KΩ

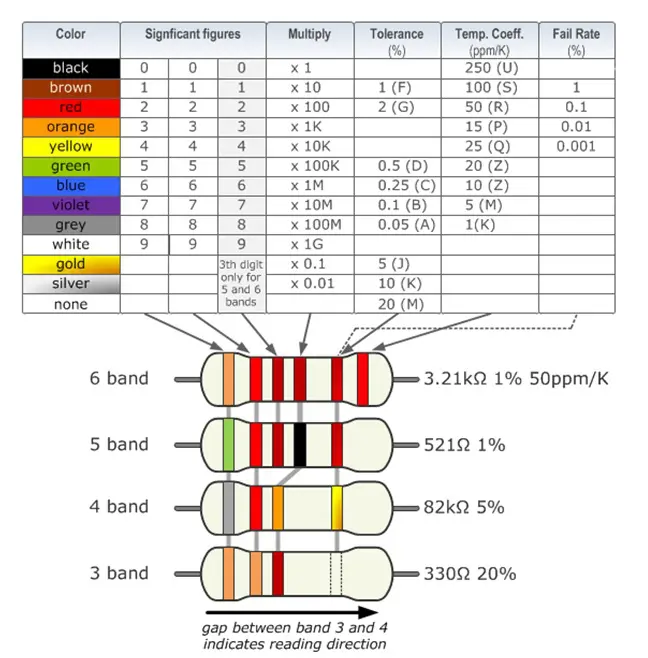

色码表

完整的色码表如下所示：

总结

了解电阻色码对于快速准确地识别电阻值至关重要，尤其是在处理电子电路时。通过解读色环，您可以确定电阻值以及其容差、可靠性，甚至在精密电阻器中的温度系数。熟悉EIA的E系列还有助于为您的应用选择合适的电阻。
