3.3 管脚约束

1、选择工具栏中的Device Constraint Editor或者Tools→Device Constraint Editor进入管脚分配页面。

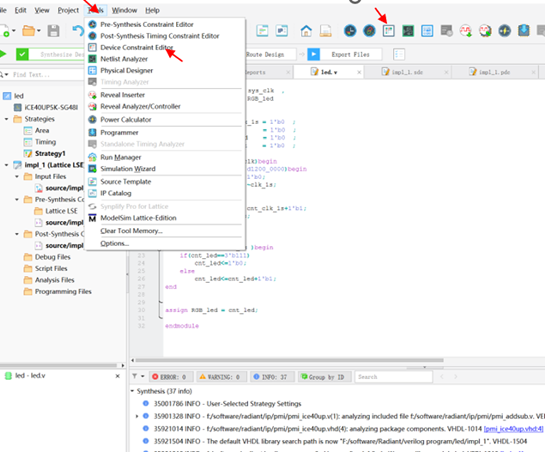

图3.17 进入管脚分配页面

2、在管脚分配页面中将所有端口分配对应的FPGA管脚，如下图，然后保存关闭。

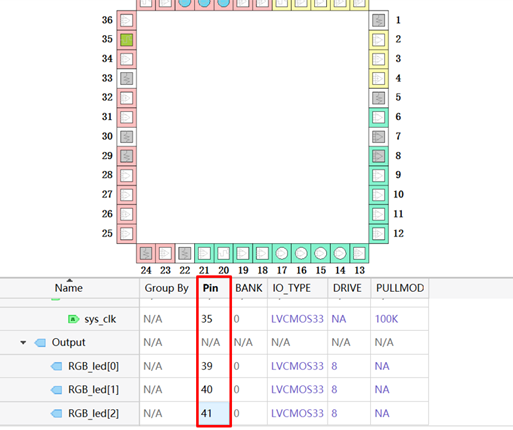

图3.18 分配FPGA管脚

3、点击Map Design和Place & Route Design，线路分析完后，Map Design和Place & Route Design会变成绿色，同时左侧出现绿色对勾。

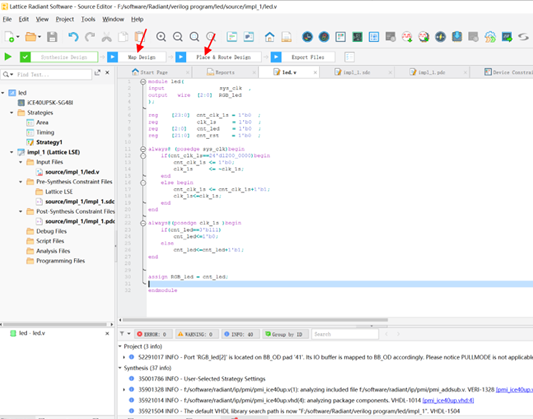

图3.19 点击Map Design和Place & Route Design

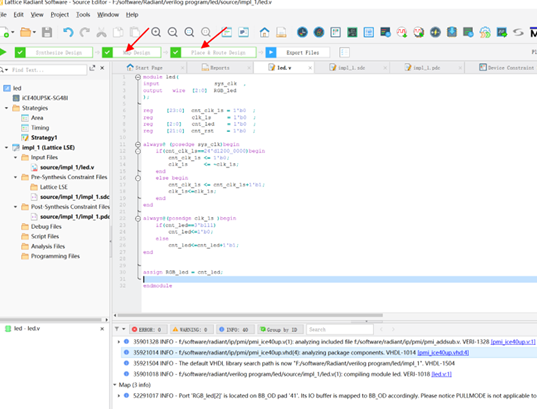

图3.20 线路分析成功

4、点击Project → Active Strategy → Bitstream Settings。双击Bit File，选择Raw Bit File（ASCII），随后点击OK。

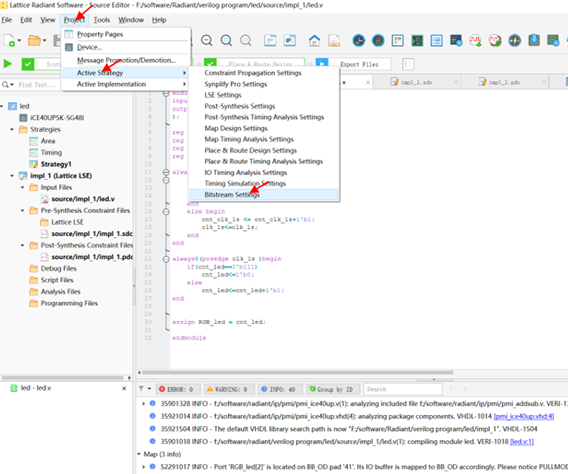

图3.21 配置比特流

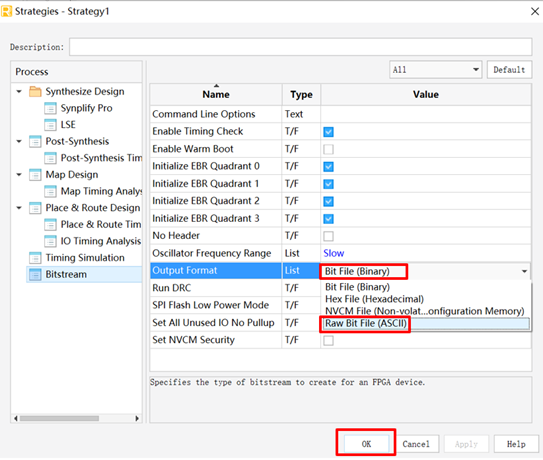

图3.22 选择Raw Bit File（ASCII）

5、点击Export Files，完成后Export Files会变成绿色，同时左侧出现绿色对勾。

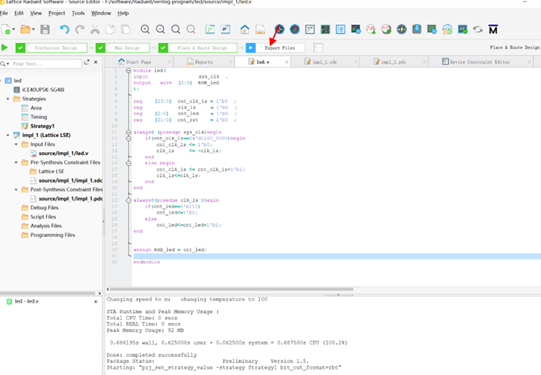

图3.23 点击Export Files

图3.24 Export Files完成
