3.7 实验七 4选1多路选择器
3.7.1 实验目的
（1）熟悉和掌握FPGA开发流程和Lattice Diamond软件使用方法；
（2）通过实验理解基本逻辑门电路；
（3）学习用Verilog HDL行为级描述方法描述组合逻辑电路。
3.7.2实验任务
设计一个4选1多路选择器。
3.7.3实验原理
4选1多路选择器，即从输入的四个数据中选择其中一个。通过定义两个变量，产生四种状态，分别对应四个数据的输出。由此可得到如下真值表。将输入的a,b,c,d,s0,s1和输出Y的关系写成逻辑表达式则打得到：
Y=a(s0’s1’)+b(s0’s1)+c(s0s1’)+d(s0s1)
表1-6 4选1多路选择器真值表
| X | S0 | S1 | Y |
|---|---|---|---|
| a | 0 | 0 | a |
| b | 0 | 1 | b |
| c | 1 | 0 | c |
| d | 1 | 1 | d |

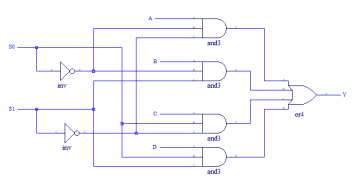

3.7.4 逻辑电路
3.7.5 Verilog HDL建模描述
4选1多路选择器程序清单mult4.v
module mult4
(
input wire a, //定义四位输入
input wire b,
input wire c,
input wire d,
input wire [1:0] sel, //定义输出的选择变量
output reg led //定义选择器输出结果对应的led
);
always@(sel) //根据sel结果选择输出，当sel变化时执行
begin
case(sel)
2'b00: led = a;
2'b01: led = b;
2'b10: led = c;
2'b11: led = d;
endcase
end
endmodule
3.7.6实验步骤
1.打开Lattice Diamond，建立工程。
2.新建Verilog HDL设计文件，并键入设计代码。
3.综合并分配管脚，将输入信号a、b分配至拨码开关，将输出信号led0~led3分配至板卡上的LED。
| 信号 | 引脚 |
|---|---|
| Sel[0] | N14 |
| Sel[1] | M14 |
| a | M7 |
| b | M8 |
| c | M9 |
| d | M10 |
| led | N13 |
4.构建并输出编程文件，烧写至FPGA的Flash之中。
5.按下对应按键/拨动拨码开关，观察输出结果。
