1.2 产品布局与元件

1.2.1 开发板布局​

本节将为您介绍小脚丫STEP MXO2的产品硬件信息及其特点。

下图介绍了硬件布局信息：

alt text

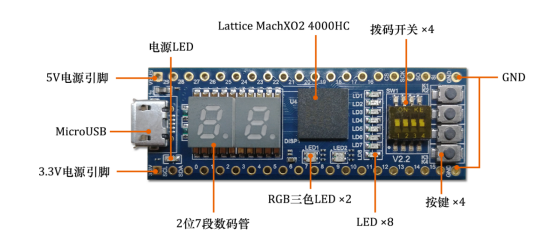

STEP MXO2正面布局图

alt text

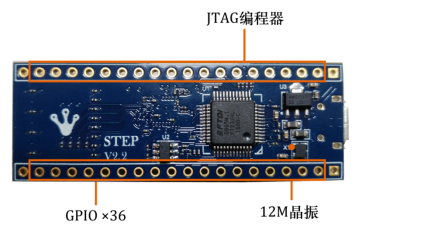

STEP MXO2背面布局图

1.2.2 FPGA器件​

型号MachXO2 4000HC
系列MachXO2
逻辑单元 (LUTs)4320
EBR SRAM (Kbits)10
Dist. SRAM (Kbits)34
User Flash Memory (Kbits)96
PLL2
DDR/DDR2/LPDDR支持

1.2.3编程配置​

STEP-MXO2上集成了FTDI公司FT232H的USB桥接芯片作为FPGA编程器，能够完美支持Lattice Diamond设计工具。用户只需要一根Micro USB连接线就能够实现板卡的供电和FPGA下载编程工作。

1.2.4 引脚​

  • 36 个GPIO引脚，包含1路SPI硬核接口和1路I2C硬核接口。

1.2.5 显示设备​

  • 2位7段数码管

STEP-MAX10 上设计配备了一个2位的贴片7段数码管，方便用户更直观学习数字电路的实验。数码管大小只有0.2英寸。

  • 8个用户LED

板上提供了8位的用户LED。

  • 三色RGB LED

2路的全彩色RGB LED。

1.2.6 按键与开关​

  • 4路轻触按键

STEP-MAX10 提供了4路的按键。

  • 4路拨码开关

STEP-MAX10 提供了一个4路的贴片拨码开关。

1.2.7 电源​

  • 由MicroUSB接口提供5V直流电源输入，经过电源稳压芯片调整至3.3V输入至FPGA中。
