4.3 实验十三JK触发器
4.3.1实验目的
（1）熟悉和掌握FPGA开发流程和Quartus软件使用方法；
（2）通过实验理解和掌握JK触发器原理；
（3）学习用Verilog HDL语言行为级描述方法描述JK触发器电路。
4.3.2实验任务
本实验的任务是设计一个JK触发器
4.3.3实验原理

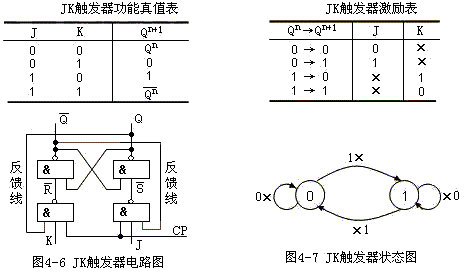

带使能端RS锁存器的输入端R=S=1时，锁存器的次态不确定，这一因素限制了其应用。为了解决这个问题，根据双稳态元件两个输出端互补的特点，用Q和反馈控制输入信号，并用J代替S,用K代替R,构成了J-K锁存器。
4.3.4 Verilog HDL建模描述
（1）用行为级描述实现的带异步复位和置位端的边沿触发器
程序清单 jk_ff.v
module jk_ff
( //模块名及参数定义
input clk,j,k,rst,set,
output reg q,
output wire qb
);
assign qb = ~q;
//clk上升沿以及复位和置位下降沿时触发器工作
always@(posedge clk or negedge rst or negedge set)
begin
if(!rst)
q <= 1'b0; // 异步清零
else if (!set)
q <= 1'b1; // 异步置1
else
case({j,k})
2'b00: q <= q; //保持
2'b01: q <= 0; //置0
2'b10: q <= 1; //置1
2'b11: q <= ~q; //翻转
endcase
end
endmodule
（2）仿真文件jkff_tb.v
`timescale 1ns/100ps //仿真时间单位/时间精度
module jk_ff_tb();
reg clk,j,k,rst,set; //需要产生的激 励信号定义
wire q,qb; //需要观察的输出信号定义
//初始化过程块
initial
begin
clk = 0;
j = 0;
k = 0;
rst = 1;
set = 1;
#50
set = 0;
#50
set = 1;
#50
rst = 0;
#50
rst = 1;
end
always #10 clk = ~clk; //产生输入clk，频率50MHz
always #20 j = ~j;
always #30 k = ~k;
//module调用例化格式
jk_ff u1 ( //jk_ff表示所要例化的module名称，u1是我们定义的例化名称
.clk(clk), //输入输出信号连接。
.j(j),
.k(k),
.rst(rst),
.set(set),
.q(q), //输出信号连接
.qb(qb)
);
endmodule
4.3.5实验步骤
-
打开Quartus，建立工程。
-
新建Verilog HDL设计文件，并键入设计代码。
-
根据仿真教程，实现对本工程的仿真，验证仿真结果是否与预期相符。
4.3.6仿真结果和实验现象
（1）仿真结果如下图所示：
