6.1 实验一九 步进电机1

6.1.1实验目的

（1）熟悉和掌握FPGA开发流程和Quartus软件使用方法；

（2）通过实验理解和掌握步进电机的原理和设计方法；

（3）学习用Verilog HDL描述一个步进电机电路。

6.1.2实验任务

本实验的任务是设计控制四相绕组的步进电机电机正转、反转、停止的控制电路。要求如下：

电机运转规律为：正转30s→停10s→反转30s→停10s→正转30s……

6.1.3实验原理

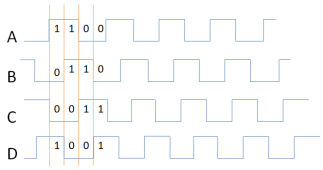

步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。当电流流过定子绕组时，定子绕组产生一矢量磁场。该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致。当定子的矢量磁场旋转一个角度。转子也随着该磁场转一个角度。每输入一个电脉冲，电动机转动一个角度前进一步。它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。改变绕组通电的顺序，电机就会反转。按照实验要求，我们可以将电机四相的时序图画出，用1代表高电平，用0代表低电平。则四相步进电机的工作状态可以分成四个：状态1：1001 ；状态2：1100；状态3：0110；状态4：0011 。正转：状态14，反转状态41。根据要求中的正转30s→停10s→反转30s→停10s→正转30s，我们可以将周期设为40s(其中高电平30s,低电平10s)，占空比为3/4。

6.1.4 Verilog HDL建模描述

（1）设计文件 stepmotor1.v

module stepmotor1
(
input wire clk,rst,
output wire [5:0] led
);

wire 	clk1h;				//1秒时钟
reg	[5:0] dir;				//电机转动方向控制。正转000111，反转111000，停止000000
reg	[5:0] timecont;			//计时

parameter 	S1 = 2'b00,		//电机工作状态 正转
			S2 = 2'b01,		//停止
			S3 = 2'b10,		//反转
			S4 = 2'b11;		//停止


parameter	TIME_S1 = 6'd30,	//正转计时30秒
			TIME_S2 = 6'd10, 	//停止计时10秒
			TIME_S3 = 6'd30;	//反转计时30秒

reg [1:0] cur_state,next_state;

divide #(					//产生1秒时钟信号
.WIDTH(24),
.N(12000000)
) u1
(
.clk(clk),
.rst_n(rst),
.clkout(clk1h)
);

always@(posedge clk1h or negedge rst)        //第一段
	if(!rst)
		cur_state <= S1;
    else
	    cur_state <= next_state;

always@(cur_state or rst or timecont)        //第二段，状态转移
	if(!rst)
		begin
			next_state = S1;
		end
	else
		begin
			case(cur_state)				     //判断当前状态
				S1:begin
					if(timecont == 1)        //计时结束跳转到S2，否则保持S1
						next_state = S2;
					else
						next_state = S1;
					end
				S2:begin
					if(timecont == 1)		//计时结束跳转到S3，否则保持S2
						next_state = S3;
					else
						next_state = S2;
					end
				S3:begin
					if(timecont == 1)        //计时结束跳转到S4，否则保持S3
						next_state = S4;
					else
						next_state = S3;
					end
				S4:begin
					if(timecont == 1)        //计时结束跳转到S1，否则保持S4
						next_state = S1;
					else
						next_state = S4;
					end
				default:next_state = next_state;
			endcase
		end

always@(posedge clk1h or negedge rst)			//第三段，当前状态输出
	if(!rst)
		begin
			timecont <= TIME_S1;
			dir <= 6'b000111;
		end
	else
		begin
			case(next_state)
				S1:begin
					dir <= 6'b000111;           //正转状态输出
					if(timecont == 1)			//计时控制
						timecont <= TIME_S1;    //计时结束赋新的值
					else
						timecont <= timecont - 1;//计时减1
					end
				S2:begin
					dir <= 6'b000000;
					if(timecont == 1)
						timecont <= TIME_S2;
					else
						timecont <= timecont - 1;
					end
				S3:begin
					dir <= 6'b111000;
					if(timecont == 1)
						timecont <= TIME_S3;
					else
						timecont <= timecont - 1;
					end
				S4:begin
					dir <= 6'b111000;
					if(timecont == 1)
						timecont <= TIME_S2;
					else
						timecont <= timecont - 1;
					end
				default:begin
							dir <= 6'b000111;
							timecont <= TIME_S1;
						end
			endcase
		end
assign 	led = dir;		             //状态输出动作对应的led

endmodule

6.1.5实验步骤

1.打开Quartus，建立工程。

2.新建Verilog HDL设计文件，并键入设计代码。

3.根据逻辑综合并分配管脚，在本实验中引脚分配如下：

信号名	连接点
clk	J5
rst_n	J9
led0~led3	N15, N14, M14, M12

4.构建并输出编程文件，烧写至FPGA的Flash之中。

5.观察输出结果。

开发板上的四个led会按照10011100011000111001的顺序正向循环30s后暂停10s，然后继续从暂停处开始按照10010011011011001001的顺序反向循环30s后暂停10s，再继续从暂停处开始正向循环，以此往复。在任一时刻，按下rst所连接的按键开关，将rst置0，则循环会回到初始1001状态开始正向循环。
