2.4 仿真工具Modelsim

2.4.1 Modelsim 工具配置

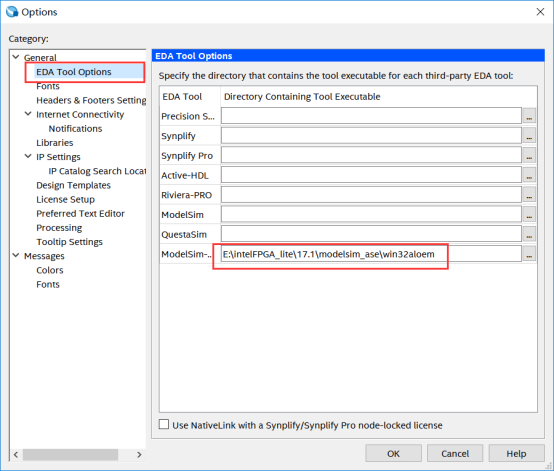

在点击工程的Tool->Option..选项会弹出设置窗口，选择EDA tool option选项，这里有第三方工具的链接地址，在Modelsim Altera项选择安装的目录。当然工具选择要和EDA tool setting里选项一致（在Assignment->setting...下查看）

2.4.2 仿真流程

1、首先提前准备测试文件（Textbench）：LED_shining_tb.v，测试文件源码如下：

`timescale 1ns / 100ps
module LED_shining_tb;

parameter CLK_PERIOD = 40;

reg sys_clk;
initial
    sys_clk = 1'b0;
always
    sys_clk = #(CLK_PERIOD/2) ~sys_clk;

reg sys_rst_n;  //active low
initial
    begin
        sys_rst_n = 1'b0;
        #200;
        sys_rst_n = 1'b1;
    end

wire led1,led2;
LED_shining #
(
.CLK_DIV_PERIOD(4'd12)
)
LED_shining_uut
(
.clk_in(sys_clk),  //clk_in = 12mhz
.rst_n_in(sys_rst_n),  //rst_n_in, active low
.led1(led1),  //led1 output
.led2(led2)  //led2 output
);

endmodule

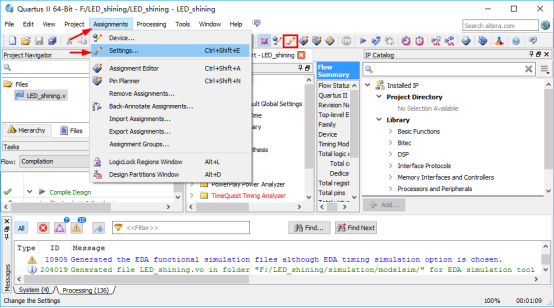

2、选择菜单栏Assignments→Settings 或 工具栏中Settings按钮，进入设置界面。

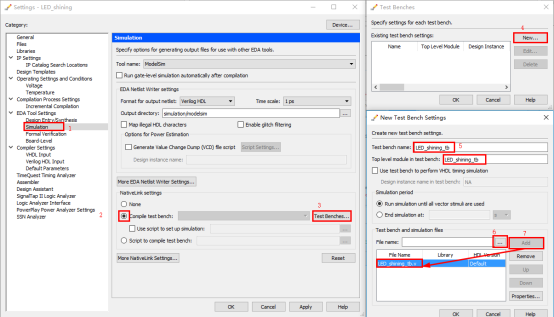

3、选择菜单栏Simulation选项，单选Compile test bench，点击Test Benches，在弹出的对话框中点击New，填写Test bench name，按照目录添加测试文件，如下图标识顺序，最后点击OK回到设计界面。

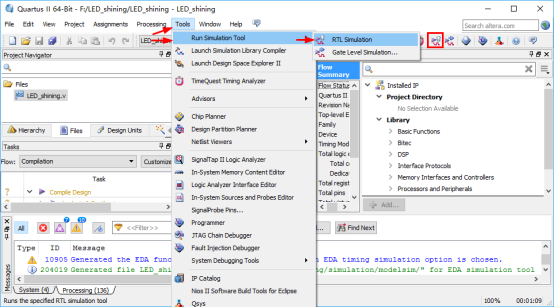

4、选择菜单栏Tools→Run Simulation Tool→RTL Simulation选项 或 工具栏中RTL Simulation按钮，Quartus软件会自动启动Modelsim软件。

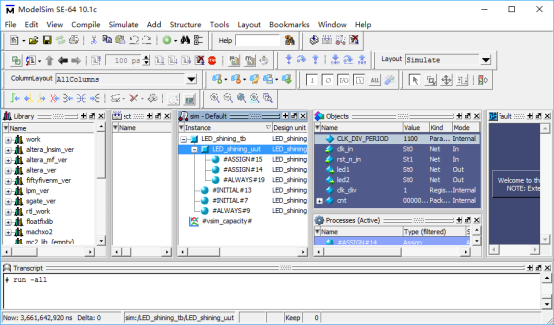

5、Modelsim软件启动后自动完成代码编译，界面如下图。

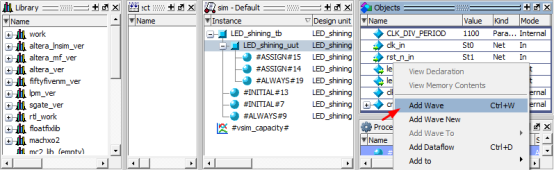

6、选择需要观察波形的信号，点击右键，在弹出的右键菜单中选择Add Wave，这样就将对应信号添加至Wave窗口。

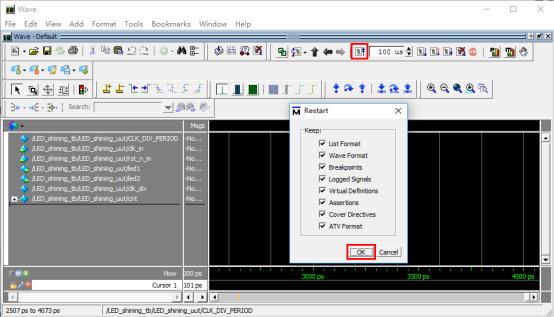

7、弹出的Wave窗口如下，选择工具栏中Restart按钮，在弹出的Restart窗口点击OK，复位仿真Wave窗口。

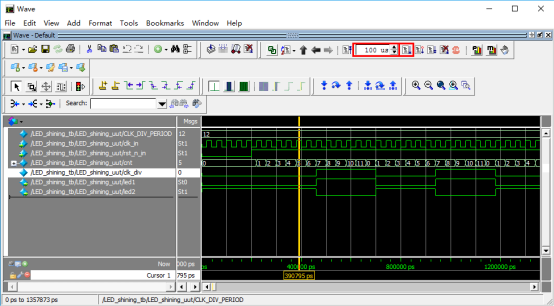

8、修改工具栏中仿真时间，点击工具栏中Run按钮，进行仿真，仿真波形如下，仿真完成。
