1.4 产品布局与元件

1.4.1 开发板布局​

本节将为您介绍小脚丫STEP MAX10的产品硬件信息及其特点。

图2与图3介绍了硬件布局信息：

alt text

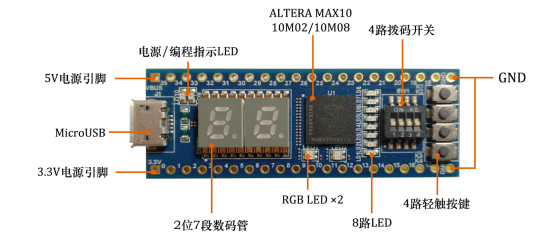

图 2 STEP MAX10正面布局图
alt text

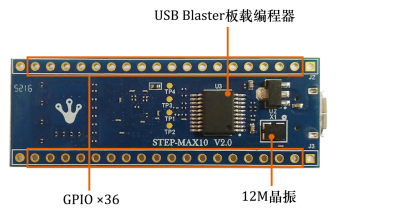

图3 STEP MAX10背面布局图

1.4.2 FPGA器件​

目前STEP MAX10 FPGA开发板有三种不同型号，分别是采用了Altera MAX10 FPGA系列中的不同芯片。这些芯片管脚完全兼容，区别只是内部的资源不同。三种版本的芯片封装一样，管脚兼容。

1.4.3 编程配置​

STEP-MAX10 上采用成熟稳定的USB-Blaster编程器解决方案，完美支持Quartus Prime/Quartus II系列开发设计工具。用户只需要一根Micro USB连接线就能够实现板卡的供电和FPGA下载编程工作。

1.4.4 引脚​

  • 36 个GPIO引脚。

1.4.5 显示设备​

- 2位7段数码管

STEP-MAX10 上设计配备了一个2位的贴片7段数码管，方便用户更直观学习数字电路的实验。数码管大小只有0.2英寸。

- 8个用户LED

板上提供了8位的用户LED。

- 三色RGB LED

2路的全彩色RGB LED。

1.4.6 按键与开关​

- 4路轻触按键

STEP-MAX10 提供了4路的按键。

- 4路拨码开关

STEP-MAX10 提供了一个4路的贴片拨码开关。

1.4.7 电源​

  • STEP-MAX10 可以通过板上的Micro USB口5V供电，同时在DIP40的第1脚预留了VBUS口，可以外接5V电源实现供电。
