16.3 设计框图

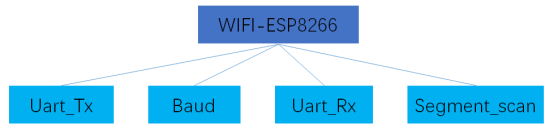

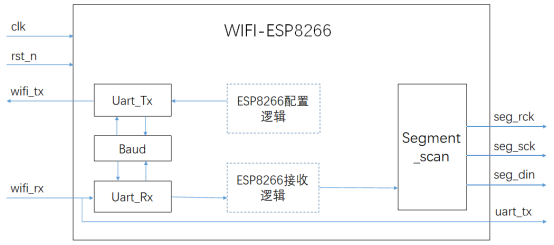

根据前面的实验解析我们可以得知，该设计可以拆分成以下功能模块实现。

• WIFI_ESP8266：TOP模块，同时负责对ESP8266配置和处理接收的数据。
• Baud：控制UART通信数据传输速率。
• Uart_Rx：根据数据传输速率节拍控制UART数据接收。
• Uart_Tx：根据数据传输速率节拍控制UART数据发送。
• Segment_scan：通过驱动底板扫描式数码管将串口接收的数据显示出来。

Top-Down层次设计 模块结构设计
