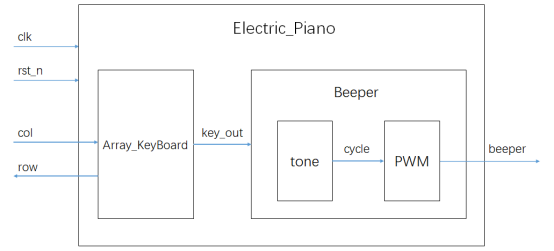

3.3 设计框图
根据前面的实验解析我们可以得知，该设计总体可以拆分成两个功能模块实现。
- Array_KeyBoard：通过驱动矩阵键盘工作获取键盘的操作信息数据。
- Beeper：根据键盘按键信息驱动无源蜂鸣器发出不同的音节。

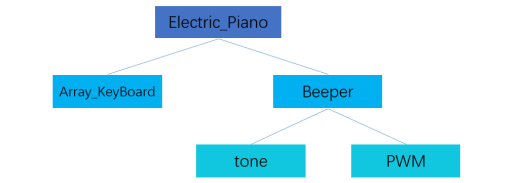

顶层模块Electric_Piano通过实例化两个子模块并将对应的信号连接，最终实现简易电子琴的总体设计。我们知道无源蜂鸣器是通过交流信号驱动的，FPGA可以通过输出不同频率的PWM脉冲信号控制蜂鸣器产生不同的音节输出，所以上面Beeper模块又可以拆分成两个功能模块实现其功能
- tone：通过编码方式将键盘的操作信息译码成对应的PWM周期信息。
- PWM：根据PWM周期信息产生对应的PWM脉冲信号。
