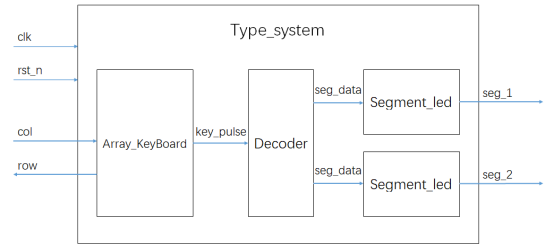

2.3 设计框图
根据前面的实验解析我们可以得知，该设计可以拆分成三个功能模块实现:
- Array_KeyBoard：通过驱动矩阵键盘工作获取键盘的操作信息数据。
- Decoder：通过编码方式将键盘的操作信息译码成对应的键值信息。
- Segment_led：通过驱动核心板独立数码管将键盘按键的键值显示在数码管上。

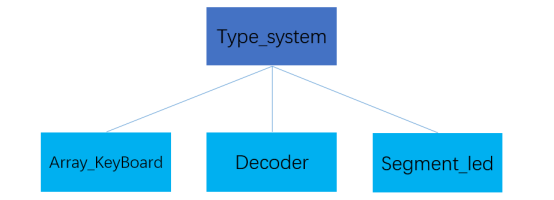

顶层模块Type_system通过实例化三个子模块并将对应的信号连接，最终实现矩阵键盘键入系统的总体设计。
根据前面的实验解析我们可以得知，该设计可以拆分成三个功能模块实现:
顶层模块Type_system通过实例化三个子模块并将对应的信号连接，最终实现矩阵键盘键入系统的总体设计。
