5.3 设计框图

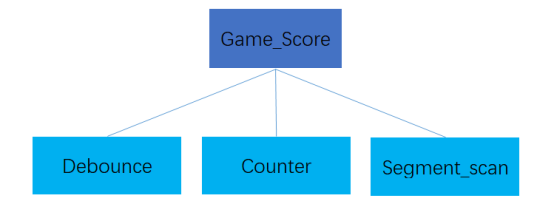

根据前面的实验解析我们可以得知，该设计可以拆分成三个功能模块实现.
- Debounce：通过驱动独立按键工作获取操作信息数据。
- Counter：根据按键的操作信息控制双方比赛分值调整。
- Segment_scan：通过驱动串转并芯片74HC595控制数码管扫描显示比赛分值。

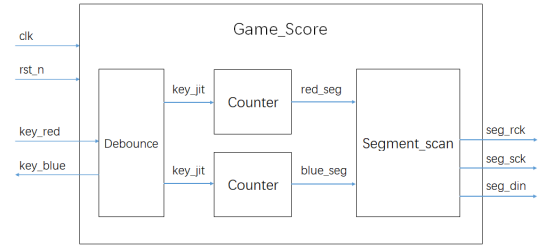

顶层模块Game_Score通过实例化三个子模块并将对应的信号连接，最终实现比赛计分系统的总体设计。
根据前面的实验解析我们可以得知，该设计可以拆分成三个功能模块实现.
顶层模块Game_Score通过实例化三个子模块并将对应的信号连接，最终实现比赛计分系统的总体设计。
