11.4 实验原理
11.4.1 BMP280模块介绍

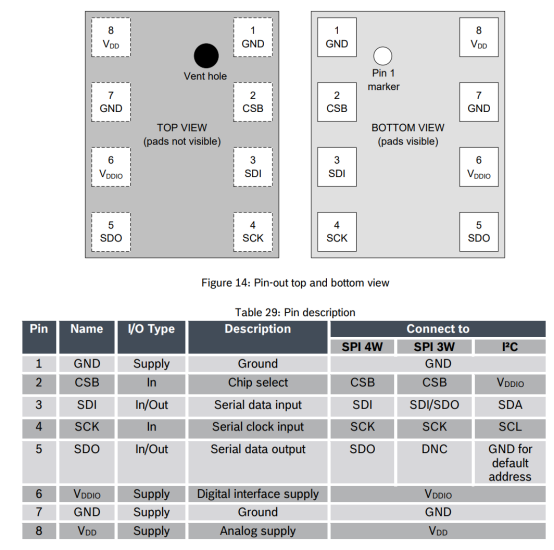

BMP280是一款大气压力传感器，采用8pin的2.0mm x 2.5mm贴片LGA封装，数字I2C总线接口，管脚功能描述如下：

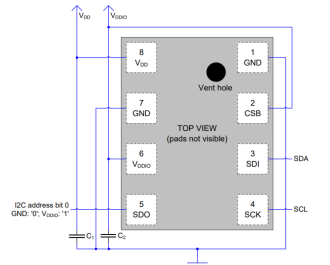

BMP280接口可以支持I2C和SPI总线，气I2C接口典型电路如下：
11.4.2 BMP280模块连接

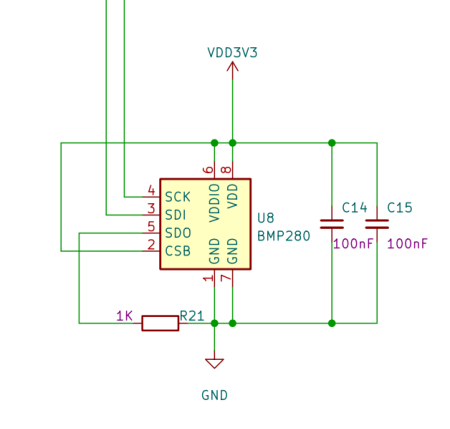

STEP BaseBoard V4.0底板上的气压传感器BMP280模块电路图如下（上拉电阻未显示）：
上图为气压传感器BMP280模块电路，与FPGA硬件接口有I2C总线（SCL、SDA）。SDO引脚不能悬空，用来确定I2C器件的地址，可以拉高（0x77）或者拉低（0x76），对于BMP280来说地址是一样的，都可以作为I2C寻址。
11.4.3.BMP280模块驱动设计
智能接近系统设计实验中我们已经讲述学习过I2C总线驱动的设计，本实验可以上原来的基础上调整，首先来了解BMP280时序中的参数要点。

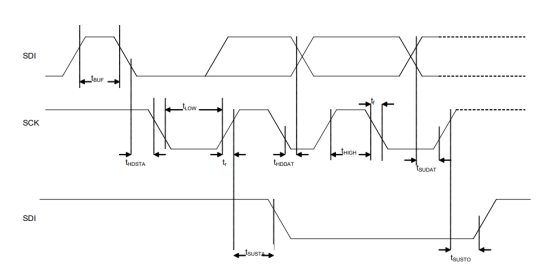

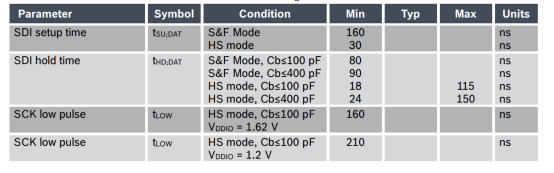

通过BMP280时序参数了解，BMP280可以支持I2C高速模式。
- 分频得到400KHz的时钟，程序实现同智能接近系统设计实验。
I2C时序基本单元（启动、停止、发送、接收、发应答、读应答）协议里统一的，所以所以基本单元状态的设计也是不需要调整的。
- 启动时序状态设计程序实现同智能接近系统设计实验。
- 发 送单元和读应答单元合并，时序状态设计程序实现同智能接近系统设计实验。
- 接收单元和写应答单元合并，时序状态设计程序实现同智能接近系统设计实验。
- 停止时序状态设计程序实现同智能接近系统设计实验。
BMP280测量时会先测量温度，然后测量压力值，然后看设置需不需要进行滤波计算，最后结果存到寄存器。进行驱动时首先软件复位，然后设置配置寄存器，然后读取数据。
本实验涉及软件复位、温度和气压测量、读取配置参数以及读取数据。
软件复位：
I2C写操作时序：

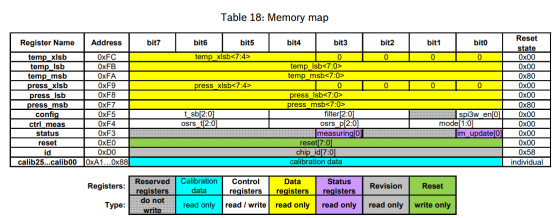

软件复位操作寄存器是0xE0，往寄存器写数值0xB6就能完成器件的复位。同样道理0xF4、0xF5寄存器也是需要进行配置的寄存器，具体参数可以参考数据手册。
我们将这种操作设计成一个一个状态，程序实现如下：
MODE1:begin //16位寄存器写操作
if(cnt_mode1 >= 4'd5) cnt_mode1 <= 1'b0; //对START中的子状态执行控制cnt_start
else cnt_mode1 <= cnt_mode1 + 1'b1;
state_back <= MODE1;
case(cnt_mode1)
4'd0: begin state <= START; end //I2C通信时序中的START
4'd1: begin data_wr <= dev_addr<<1; state <= WRITE; end //设备地址
4'd2: begin data_wr <= reg_addr[15:8]; state <= WRITE; end //寄存器地址
4'd3: begin data_wr <= reg_addr[7:0]; state <= WRITE; end //寄存器地址
4'd4: begin state <= STOP; end //I2C通信时序中的STOP
4'd5: begin state <= MAIN; end //返回MAIN
default: state <= IDLE; //如果程序失控，进入IDLE自复位状态
endcase
end
补偿参数读取：

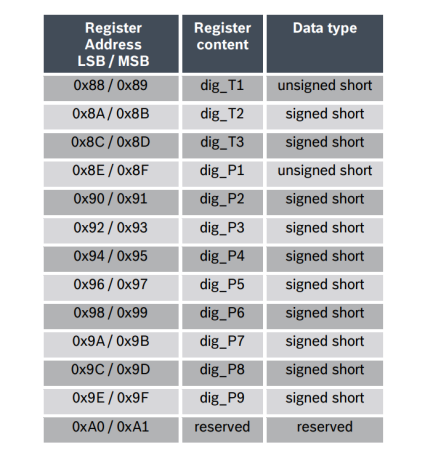

芯片内部有NVM非易事性内存存储了一系列用于补偿计算的参数，这些参数出厂时就写入了不能修改，用于计算测量的温度和气压指。首先我们要读取出这些参数：

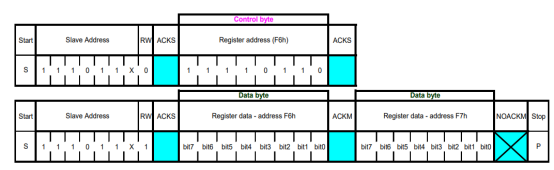

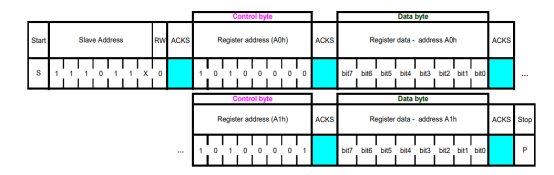

I2C读操作：
读取参数用连续两次读操作完成，程序实现如下：
MODE2:begin //两次读操作
if(cnt_mode2 >= 4'd10) cnt_mode2 <= 1'b0;
else cnt_mode2 <= cnt_mode2 + 1'b1;
state_back <= MODE2;
case(cnt_mode2)
4'd0: begin state <= START; end //I2C通信时序中的START
4'd1: begin data_wr <= dev_addr<<1; state <= WRITE; end //设备地址
4'd2: begin data_wr <= reg_addr; state <= WRITE; end //寄存器地址
4'd3: begin state <= START; end //I2C通信时序中的START
4'd4: begin data_wr <= (dev_addr<<1)|8'h01; state <= WRITE; end //设备地址
4'd5: begin ack <= ACK; state <= READ; end //读寄存器数据
4'd6: begin dat_l <= data_r; end
4'd7: begin ack <= NACK; state <= READ; end //读寄存器数据
4'd8: begin dat_h <= data_r; end
4'd9: begin state <= STOP; end //I2C通信时序中的STOP
4'd10: begin state <= MAIN; end //返回MAIN
default: state <= IDLE; //如果程序失控，进入IDLE自复位状态
endcase
end
最后我们编程控制状态机按照驱动例程代码中流程运行，程序实现如下：
MAIN:begin
if(cnt_main >= 4'd4) cnt_main <= 4'd2; //写完控制指令后循环读数据
else cnt_main <= cnt_main + 1'b1;
case(cnt_main)
4'd0: begin dev_addr <= 7'h44; reg_addr <= 16'h30a2; state <= MODE1; end //软件复位
4'd1: begin num_delay <= 24'd600; state <= DELAY; end //1.5ms延时
4'd2: begin dev_addr <= 7'h44; reg_addr <= 16'h2c06; state <= MODE1; end //写入配置
4'd3: begin num_delay <= 24'd6000; state <= DELAY; end //15ms延时
4'd4: begin dev_addr <= 7'h44; state <= MODE2; end //读取配置
default: state <= IDLE; //如果程序失控，进入IDLE自复位状态
endcase
end
测量数据读取：
BMP280的温度和气压测量数据都是三个字节存储，读取数据时参数用连续三次次读操作完成，程序实现如下：
MODE3:begin //三次读操作
if(cnt_mode3 >= 4'd12) cnt_mode3 <= 1'b0; //对START中的子状态执行控制cnt_start
else cnt_mode3 <= cnt_mode3 + 1'b1;
state_back <= MODE3;
case(cnt_mode3)
4'd0: begin state <= START; end //I2C通信时序中的START
4'd1: begin data_wr <= dev_addr<<1; state <= WRITE; end //设备地址
4'd2: begin data_wr <= reg_addr; state <= WRITE; end //寄存器地址
4'd3: begin state <= START; end //I2C通信时序中的START
4'd4: begin data_wr <= (dev_addr<<1)|8'h01; state <= WRITE; end //设备地址
4'd5: begin ack <= ACK; state <= READ; end //读寄存器数据
4'd6: begin dat_h <= data_r; end
4'd7: begin ack <= ACK; state <= READ; end //读寄存器数据
4'd8: begin dat_l <= data_r; end
4'd9: begin ack <= NACK; state <= READ; end //读寄存器数据
4'd10: begin dat_xl <= data_r; end
4'd11: begin state <= STOP; end //I2C通信时序中的STOP
4'd12: begin state <= MAIN; end //返回MAIN
default: state <= IDLE; //如果程序失控，进入IDLE自复位状态
endcase
end
最后我们编程控制状态机按照驱动例程代码中流程运行，程序实现如下：
MAIN:begin
if(cnt_main >= 8'd34) cnt_main <= 8'd28; //写完控制指令后循环读数据
else cnt_main <= cnt_main + 1'b1;
case(cnt_main)
8'd0: begin dev_addr <= 7'h76; reg_addr <= 8'hE0; reg_data <= 8'hb6; state <= MODE1; end //写入配置
8'd1: begin state <= DELAY; end //200ms延时
8'd2: begin dev_addr <= 7'h76; reg_addr <= 8'hf4; reg_data <= 8'h55; state <= MODE1; end //写入配置
8'd3: begin dev_addr <= 7'h76; reg_addr <= 8'hf5; reg_data <= 8'h00; state <= MODE1; end //写入配置
8'd4: begin dev_addr <= 7'h76; reg_addr <= 8'h88; state <= MODE2; end //读取配置
8'd5: begin dig_t1 <= {dat_h,dat_l}; end //读取数据
8'd6: begin dev_addr <= 7'h76; reg_addr <= 8'h8a; state <= MODE2; end //读取配置
8'd7: begin dig_t2 <= {dat_h,dat_l}; end //读取数据
8'd8: begin dev_addr <= 7'h76; reg_addr <= 8'h8c; state <= MODE2; end //读取配置
8'd9: begin dig_t3 <= {dat_h,dat_l}; end //读取数据
8'd10: begin dev_addr <= 7'h76; reg_addr <= 8'h8e; state <= MODE2; end //读取配置
8'd11: begin dig_p1 <= {dat_h,dat_l}; end //读取数据
8'd12: begin dev_addr <= 7'h76; reg_addr <= 8'h90; state <= MODE2; end //读取配置
8'd13: begin dig_p2 <= {dat_h,dat_l}; end //读取数据
8'd14: begin dev_addr <= 7'h76; reg_addr <= 8'h92; state <= MODE2; end //读取配置
8'd15: begin dig_p3 <= {dat_h,dat_l}; end //读取数据
8'd16: begin dev_addr <= 7'h76; reg_addr <= 8'h94; state <= MODE2; end //读取配置
8'd17: begin dig_p4 <= {dat_h,dat_l}; end //读取数据
8'd18: begin dev_addr <= 7'h76; reg_addr <= 8'h96; state <= MODE2; end //读取配置
8'd19: begin dig_p5 <= {dat_h,dat_l}; end //读取数据
8'd20: begin dev_addr <= 7'h76; reg_addr <= 8'h98; state <= MODE2; end //读取配置
8'd21: begin dig_p6 <= {dat_h,dat_l}; end //读取数据
8'd22: begin dev_addr <= 7'h76; reg_addr <= 8'h9a; state <= MODE2; end //读取配置
8'd23: begin dig_p7 <= {dat_h,dat_l}; end //读取数据
8'd24: begin dev_addr <= 7'h76; reg_addr <= 8'h9c; state <= MODE2; end //读取配置
8'd25: begin dig_p8 <= {dat_h,dat_l}; end //读取数据
8'd26: begin dev_addr <= 7'h76; reg_addr <= 8'h9e; state <= MODE2; end //读取配置
8'd27: begin dig_p9 <= {dat_h,dat_l}; end //读取数据
8'd28: begin dev_addr <= 7'h76; reg_addr <= 8'hf4; reg_data <= 8'h55; state <= MODE1; end //写入配置
8'd29: begin state <= DELAY; dat_valid <= 1'b0; end //200ms延时
8'd30: begin dev_addr <= 7'h76; reg_addr <= 8'hf7; state <= MODE3; end //读取配置
8'd31: begin adc_p <= {dat_h,dat_l,dat_xl[7:4]}; end //读取数据
8'd32: begin dev_addr <= 7'h76; reg_addr <= 8'hfa; state <= MODE3; end //读取配置
8'd33: begin adc_t <= {dat_h,dat_l,dat_xl[7:4]}; end //读取数据
8'd34: begin dat_valid <= 1'b1; end //读取数据
default: state <= IDLE; //如果程序失控，进入IDLE自复位状态
endcase
end

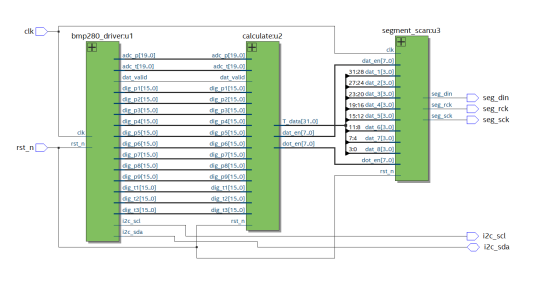

11.4.4 系统总体实现
BMP280驱动模块得到的是温度和气压的编码值，还需要进行补偿运算的到温度和气压值，运算后的数据是二进制数，想要显示在数码管上还需要BCD转码。
可以看到，公式中有大量的乘法运算，为了使板卡资源得到更好的利用，一般不直接使用“*”号，而是根据实际实际情况使用合适的乘法器。在这里我们使用的乘法器如下所示：
module multiply( // 乘法器
input clk, // 时钟
input mult_begin, // 乘法开始信号
input [31:0] mult_op1, // 乘法源操作数1
input [31:0] mult_op2, // 乘法源操作数2
output [63:0] product, // 乘积
output mult_end // 乘法结束信号
);
//乘法正在运算信号和结束信号
reg mult_valid;
//加载乘数，运算时每次右移一位，相当于y
reg [31:0] multiplier;
assign mult_end = mult_valid & ~(|multiplier); //乘法结束信号：乘数全0
always @(posedge clk) //①
begin
if (!mult_begin || mult_end) //如果没有开始或者已经结束了
begin
mult_valid <= 1'b0; //mult_valid 赋值成0，说明现在没有进行有效的乘法运算
end
else
begin
mult_valid <= 1'b1;
// test <= 1'b1;
end
end
//两个源操作取绝对值，正数的绝对值为其本身，负数的绝对值为取反加1
wire op1_sign; //操作数1的符号位
wire op2_sign; //操作数2的符号位
wire [31:0] op1_absolute; //操作数1的绝对值
wire [31:0] op2_absolute; //操作数2的绝对值
assign op1_sign = mult_op1[31];
assign op2_sign = mult_op2[31];
assign op1_absolute = op1_sign ? (~mult_op1+1) : mult_op1;
assign op2_absolute = op2_sign ? (~mult_op2+1) : mult_op2;
//加载被乘数，运算时每次左移一位
reg [63:0] multiplicand;
always @ (posedge clk) //②
begin
if (mult_valid)
begin // 如果正在进行乘法，则被乘数每时钟左移一位
multiplicand <= {multiplicand[62:0],1'b0}; //被乘数x每次左移一位。
end
else if (mult_begin)
begin // 乘法开始，加载被乘数，为乘数1的绝对值
multiplicand <= {32'd0,op1_absolute};
end
end
always @ (posedge clk) //③
begin
if(mult_valid)
begin //如果正在进行乘法，则乘数每时钟右移一位
multiplier <= {1'b0,multiplier[31:1]}; //相当于乘数y右移一位
end
else if(mult_begin)
begin //乘法开始，加载乘数，为乘数2的绝对值
multiplier <= op2_absolute;
end
end
// 部分积：乘数末位为1，由被乘数左移得到；乘数末位为0，部分积为0
wire [63:0] partial_product;
assign partial_product = multiplier[0] ? multiplicand:64'd0; //若此时y的最低位为1，则把x赋值给部分积partial_product，否则把0赋值给partial_product
//累加器
reg [63:0] product_temp; //临时结果
always @ (posedge clk) //④//clk信号从0变为1时，激发此段语句的执行，但语句的执行需要时间
begin
if (mult_valid)
begin
product_temp <= product_temp + partial_product;
end
else if (mult_begin)
begin
product_temp <= 64'd0;
end
end
//乘法结果的符号位和乘法结果
reg product_sign; //乘积结果的符号
always @ (posedge clk) // 乘积⑤
begin
if (mult_valid)
begin
product_sign <= op1_sign ^ op2_sign;
end
end
//若乘法结果为负数，则需要对结果取反+1
assign product = product_sign ? (~product_temp+1) : product_temp;
endmodule
同样的，对于公式中的除法我们也会使用如下的除法器进行运算
module div32(
input clk,rst_n,
input start,
input [31:0] a,
input [31:0] b,
output done,
output [31:0] yshang,
output [31:0] yyushu
);
reg[63:0] temp_a;
reg[63:0] temp_b;
reg[5:0] cnt;
reg done_r;
reg start_last;
wire start_flag_w;
reg [3:0] state_c;
parameter IDLE = 4'b1111;
parameter INIT = 4'b0001;
parameter CAL1 = 4'b0010;
parameter CAL2 = 4'b0100;
parameter DONE = 4'b1000;
always@(posedge clk or negedge rst_n)
begin
if(!rst_n) begin
start_last <= 1'b0;
end
else begin
start_last <= start;
end
end
assign start_flag_w = (~start_last)&(start);
always@(posedge clk or negedge rst_n)
begin
if(!rst_n) begin
state_c <= IDLE;
end
else begin
case (state_c)
IDLE : state_c <= (start_flag_w)?INIT:IDLE;
INIT : state_c <= CAL1;
CAL1 : state_c <= CAL2;
CAL2 : state_c <= (cnt == 6'd31)?DONE:CAL1;
DONE : state_c <= IDLE;
default: state_c <= IDLE;
endcase
end
end
//------------------------------------------------
always @(posedge clk or negedge rst_n)begin
if(!rst_n) cnt <= 6'd0;
else if (state_c == INIT) cnt <= 6'd0;
else if (state_c == CAL2) cnt <= cnt + 1;
else cnt <= cnt;
end
//------------------------------------------------
assign done = (state_c == DONE)?1'b1:1'b0;
//------------------------------------------------
always @ (posedge clk or negedge rst_n)begin
if(!rst_n) begin
temp_a <= 64'h0;
temp_b <= 64'h0;
end
else begin
case (state_c)
IDLE: begin
temp_a <= 64'h0;
temp_b <= 64'h0;
end
INIT: begin
temp_a <= {32'h00000000,a};
temp_b <= {b,32'h00000000};
end
CAL1: begin
temp_a <= temp_a << 1;
end
CAL2: begin
if (temp_a[63:32] > temp_b[63:32]) begin
temp_a <= temp_a -temp_b + 1;
end
else temp_a <= temp_a;
end
default: begin
temp_a <= temp_a;
temp_b <= temp_b;
end
endcase
end
end
assign yshang = temp_a[31:0];
assign yyushu = temp_a[63:32];
endmodule
计算计数器，用来确定计算的步骤，因加减移位运算与乘法除法所使用的时间不同，所以应根据计算的模式确定计数器是否加一。
reg [5:0] cnt_cal; //公式计数器
reg [1:0] cal_mode;//00 sim_cal, 01 mult; 11 div;
wire mult_end;//乘法结束信号;
wire div_done_w;//除法结束信号;
always@(posedge clk or negedge rst_n)
begin
if(!rst_n) begin
cnt_cal <= 6'b0;
end
else if (cnt_cal == 51) begin
cnt_cal <= 'd0;
end
else begin
case (cal_mode)
MUL:begin
if (mult_end) begin
cnt_cal <= cnt_cal + 1'b1;
end
else begin
cnt_cal <= cnt_cal;
end
end
DIV:begin
if (div_done_w) begin
cnt_cal <= cnt_cal + 1'b1;
end
else begin
cnt_cal <= cnt_cal;
end
end
SIM:begin
cnt_cal <= (cnt_sync)? cnt_cal + 1'b1:cnt_cal;
end
default: cnt_cal <= cnt_cal;
endcase
end
end
获取BMP280补偿数据进行计算
reg signed [15:0] digP1,digP2,digP3,digP4,digP5,digP6,digP7,digP8,digP9;
reg signed [15:0] digp;
always@(posedge dat_valid)begin
digP1 <= dig_p1;
digP2 <= dig_p2;
digP3 <= dig_p3;
digP4 <= dig_p4;
digP5 <= dig_p5;
digP6 <= dig_p6;
digP7 <= dig_p7;
digP8 <= dig_p8;
digP9 <= dig_p9;
end
always@(posedge clk)begin
case (cnt_cal)
'd13: digp <= (digP6[15]) ? (~digP6 + 1'b1) : digP6;
'd15: digp <= (digP5[15]) ? (~digP5 + 1'b1) : digP5;
'd17: digp <= (digP4[15]) ? (~digP4 + 1'b1) : digP4;
'd20: digp <= (digP3[15]) ? (~digP3 + 1'b1) : digP3;
'd22: digp <= (digP2[15]) ? (~digP2 + 1'b1) : digP2;
'd25: digp <= digP1;
'd28: adcp <= adc_p;
'd40: digp <= (digP9[15]) ? (~digP9 + 1'b1) : digP9;
'd43: digp <= (digP8[15]) ? (~digP8 + 1'b1) : digP8;
'd45: digp <= (digP7[15]) ? (~digP7 + 1'b1) : digP7;
default: begin
adcp <= adcp;
digp <= digp;
end
endcase
end
这样就可以根据计算公式，计算得出气压的值，以 var2 = (((var1>>2) * (var1>>2)) >> 11) * ((BMP280_S32_t)dig_P6)为例
'd12 :begin
cal_mode <= MUL;
mult_op1 <= var1 >>> 2;
mult_op2 <= var1 >>> 2;
end
'd13 :begin
cal_mode <= SIM;
var2 <= (cnt_sync)?var2:(product >>> 11);
end
'd14 :begin
cal_mode <= MUL;
mult_op1 <= var2;
mult_op2 <= {16'd0,digp};
end
'd15 :begin
cal_mode <= SIM;
var2 <= (cnt_sync)?var2:product[31:0];
end
BCD转码在前面电压器实验中介绍过，可以直接例化。
综合后的设计框图如下：
