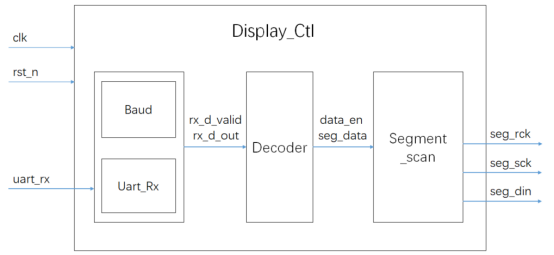

6.3.设计框图
根据前面的实验解析我们可以得知，该设计可以拆分成三个功能模块实现。
- Uart_Bus： UART串口通信设计，实现串口通信数据传输。
- Decoder：将UART模块接收到的数据转换成用于数码管显示的BCD码。
- Segment_scan：通过驱动底板扫描式数码管将串口接收的数据显示出来。

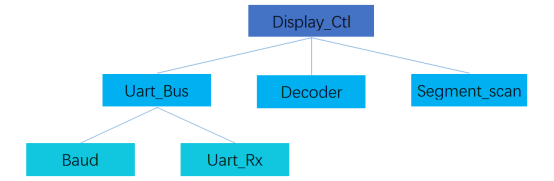

顶层模块Display_Ctl通过实例化两个子模块并将对应的信号连接，最终实现串口监视系统的总体设计。UART通信是全双工的，接收和发送是两个独立的设计，本实验只需要接收数据，串口通信有两个关键因素：传输格式和传输速率，我们可以用两个模块分别实现：
- Baud：控制UART通信数据传输速率。
- Uart_Rx：根据数据传输速率节拍控制UART通信数据格式。
