3.6 下载

使用小脚丫STEP-MXO2-C时，建工工程到生成编译文件的过程与之前STEP-MXO2开发板完全一样，不同的是在3.6节下载这一步。

将STEP-MXO2-C开发板通过USB线连接到PC，查看设备管理器增加USB大容量存储设备。

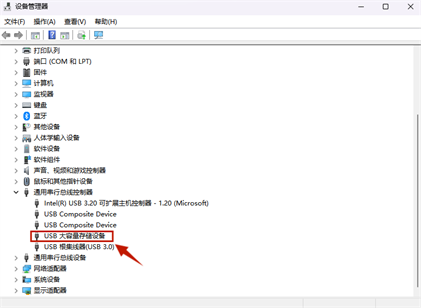

图3.6.1 USB大容量存储设备

同时可以看到电脑增加了一个名为STEP FPGA的USB盘符

图3.6.2 STEP FPGA的U盘

前面工程生成的JEDEC File在工程目录下impl1文件夹下面，后缀为jed的文件就是需要下载的文件。

图3.6.3 找到后缀为.jed的文件

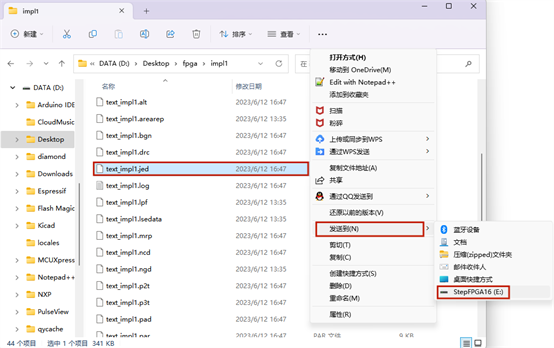

拷贝.jed文件到StepFPGA磁盘

图3.6.4 拷贝.jed文件到StepFPGA磁盘

文件拷贝完成后会有一个重新识别USB盘的过程，这时已经完成了文件下载。完成文件下载后在显示屏上可以看到下图画面。

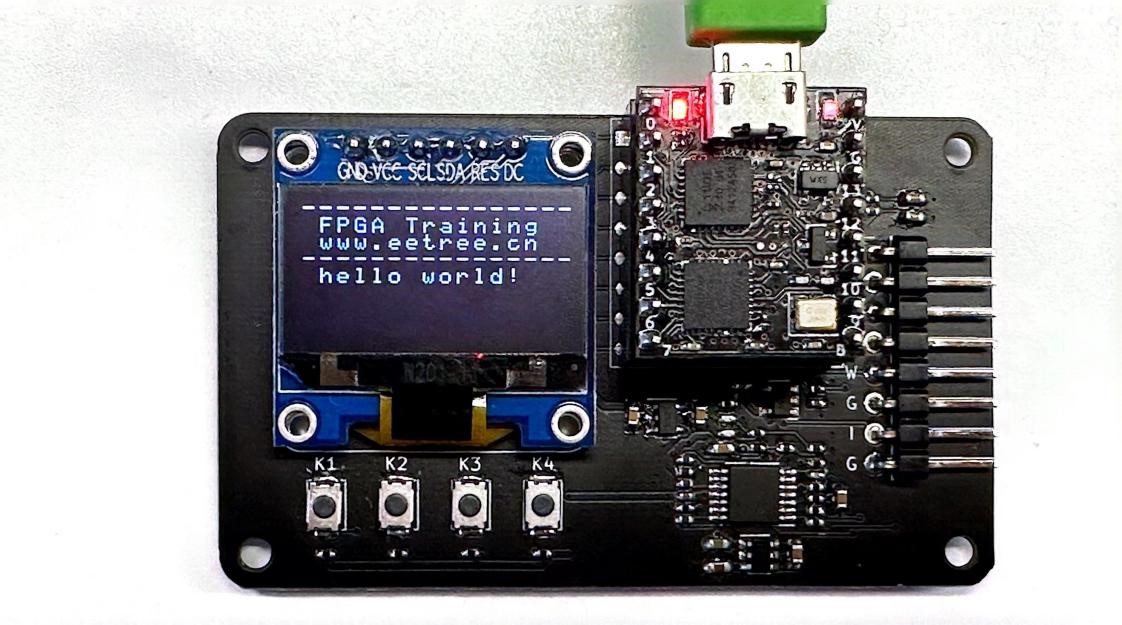

图3.6.5 实物图显示画面
