3.2 添加设计文件

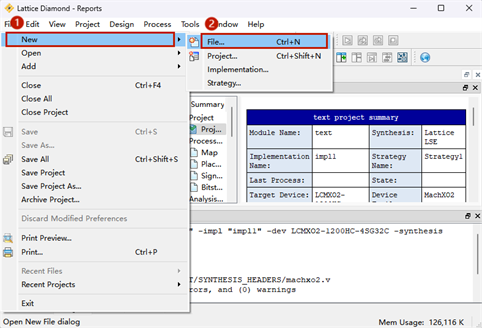

在Diamond软件面板上，选择File>New>File，进行新文件创建。

图3.2.1 创建新文件

在文件创建界面，选择合适的文件类型。本文添加Verilog HDL设计文件。选好类型，设置文件名称，名称需要与函数名一致，点击New，这样我们就创建了一个新的设计文件，然后我们就可以在设计文件中进行编程了。

图3.2.2 添加main文件

接下来按照同样的方法依次添加屏幕驱动文件。

图3.2.3 添加屏幕驱动文件

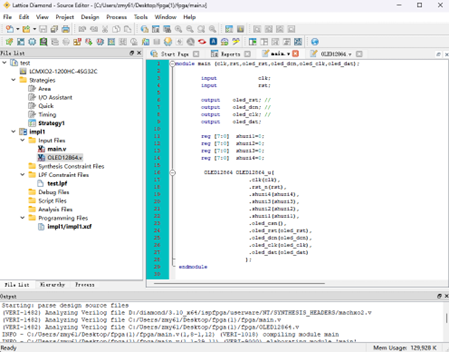

在新创建的Verilog文件中进行Verilog HDL代码编写。编写完成后，保存。IDE自动将模块更新到左侧Hierarchy(层次)窗口。

图3.2.5 编写代码

Demo程序：

主程序：

module main (clk,rst,oled_rst,oled_dcn,oled_clk,oled_dat);

        input             clk;
        input             rst;

    	output    oled_rst;	//
	    output    oled_dcn;	//
	    output    oled_clk;	//
	    output    oled_dat;

        reg [7:0]  shuzi1=0;
	    reg [7:0]  shuzi2=0;
	    reg [7:0]  shuzi3=0;
	    reg [7:0]  shuzi4=0;

		 OLED12864 OLED12864_u(
	                   .clk(clk),
                       	                   .rst_n(rst),
	                   .shuzi4(shuzi4),
	                   .shuzi3(shuzi3),
	                   .shuzi2(shuzi2),
	                   .shuzi1(shuzi1),
					   .oled_csn(),
                       .oled_rst(oled_rst),
	                   .oled_dcn(oled_dcn),
	                   .oled_clk(oled_clk),
	                   .oled_dat(oled_dat)
                      );
 endmodule
