3.1 创建新工程

在Diamond软件面板上，选择File>New>Project，进行新工程创建。

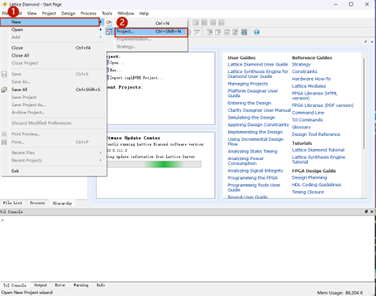

图3.1.1 新建工程

创建新工程，点击Next，开始工程设置。

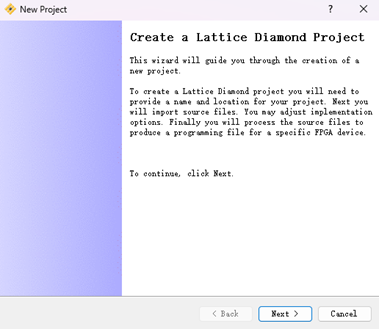

图3.1.2 开始工程设置

设置工程名称和工程所在路径，此处要注意：工程路径必须创建并选择工程文件夹，否则所有相关文件均会在上一层目录中。如本例，若路径仅选择D:/Desktop/fpga，则text工程所有文件均保存在fpga中。完成设置后点击Next。

图3.1.3 设置工程名称和工程所在路径

添加相关设计文件或约束文件。有必要提醒：务必勾选Copy source to implementation directory，否则会影响原文件。若无需添加则直接Next。

图3.1.4 勾选后点击Next

器件选择：LCMXO2-1200HC-4SG32C。务必按照下图所示选择。完成设置后点击Next（器件型号必须确认正确，否则在管脚设置时会报错）。

图3.1.4 选择后点击Next

综合工具选择，可以选择第三方综合工具，但本人一般使用原厂综合工具，故默认设置。直接Next。

图3.1.5 点击Next

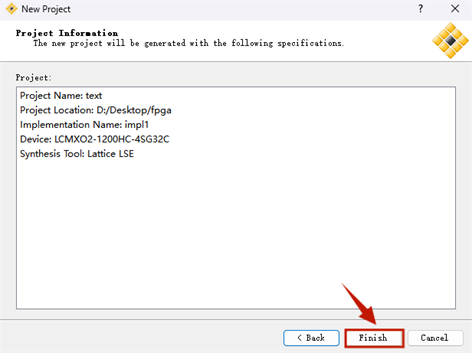

下图为工程信息确认，上面选择的所有信息都在这里，确认没有问题，直接Finish。

图3.1.6 点击Finish
