2.2 STM32编程初步使用：以LED的闪烁为例

STM32CubeMx生成模板工程文件到keil5的使用，此示例独立于具体的硬件套件，旨在帮助初学者更容易地理解和上手。

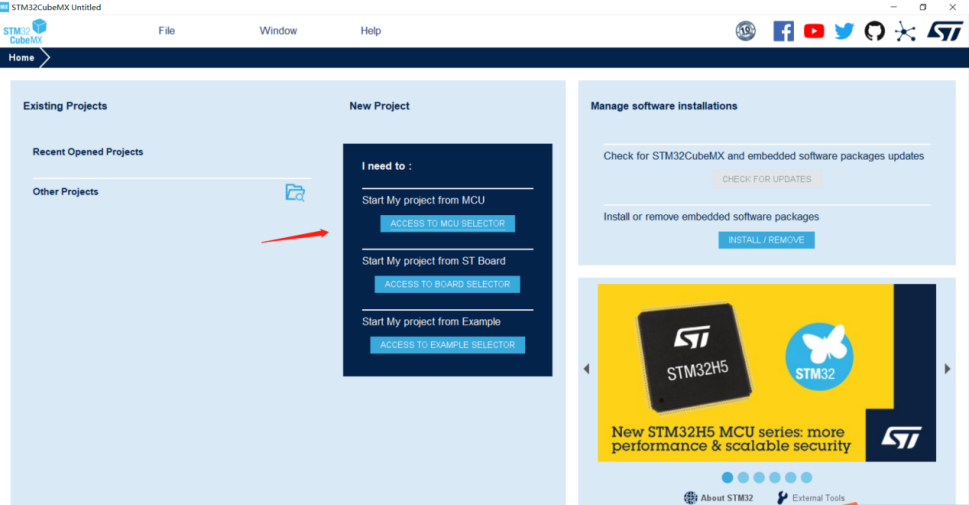

1）打开STM32CubeMx，点击ACCESS TO MCU SELECTOR。

图2.2.1 打开STM32CubeMx，选择MCU

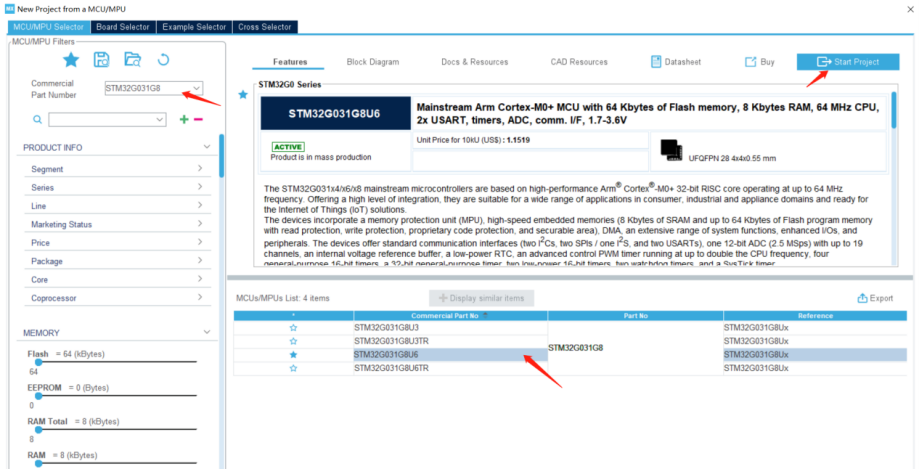

2）在搜索框输入跟开发板匹配的芯片型号，这里选择为 STM32G031G8，最后点击Start Project。

图2.2.2 选择STM32G031G8，创建新工程

3）这里我们选择控制一个灯。我们查看开发板模块的原理图，原理图相关资料的链接如下：https://www.eetree.cn/project/detail/32 ，得知在该小模块上，芯片控制LED的引脚为PB8。

图2.2.3 开发板模块原理图

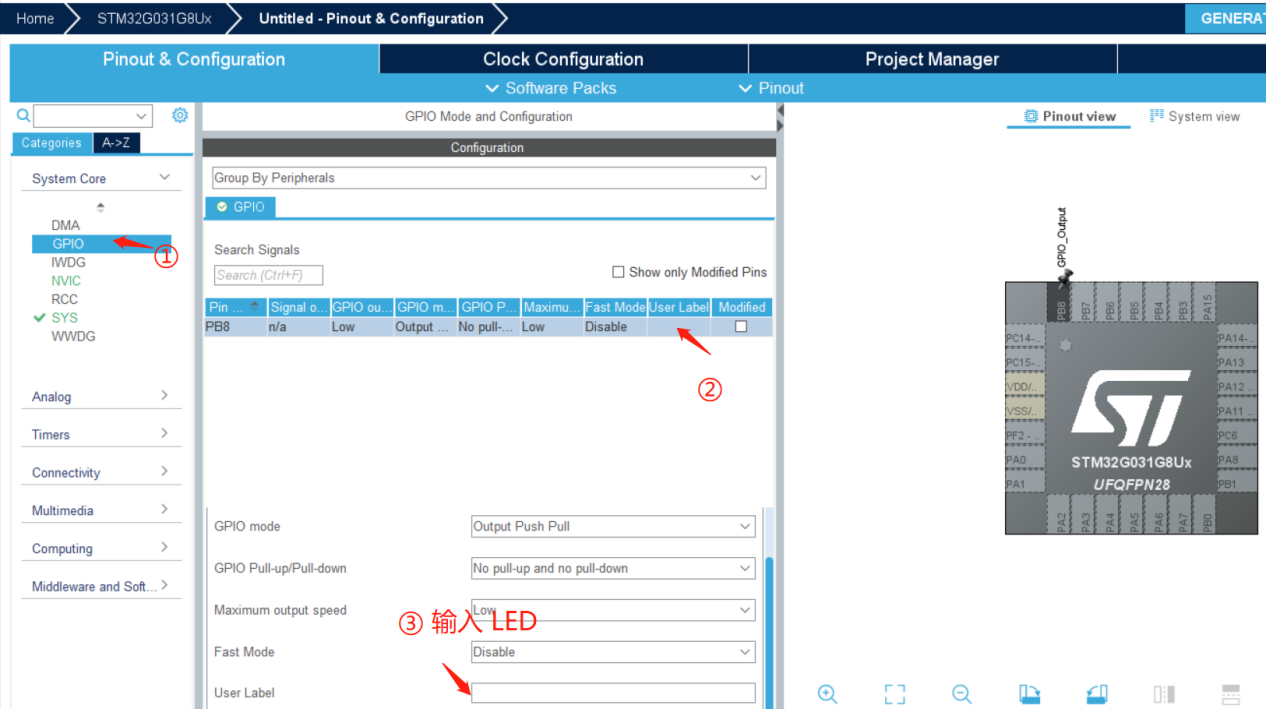

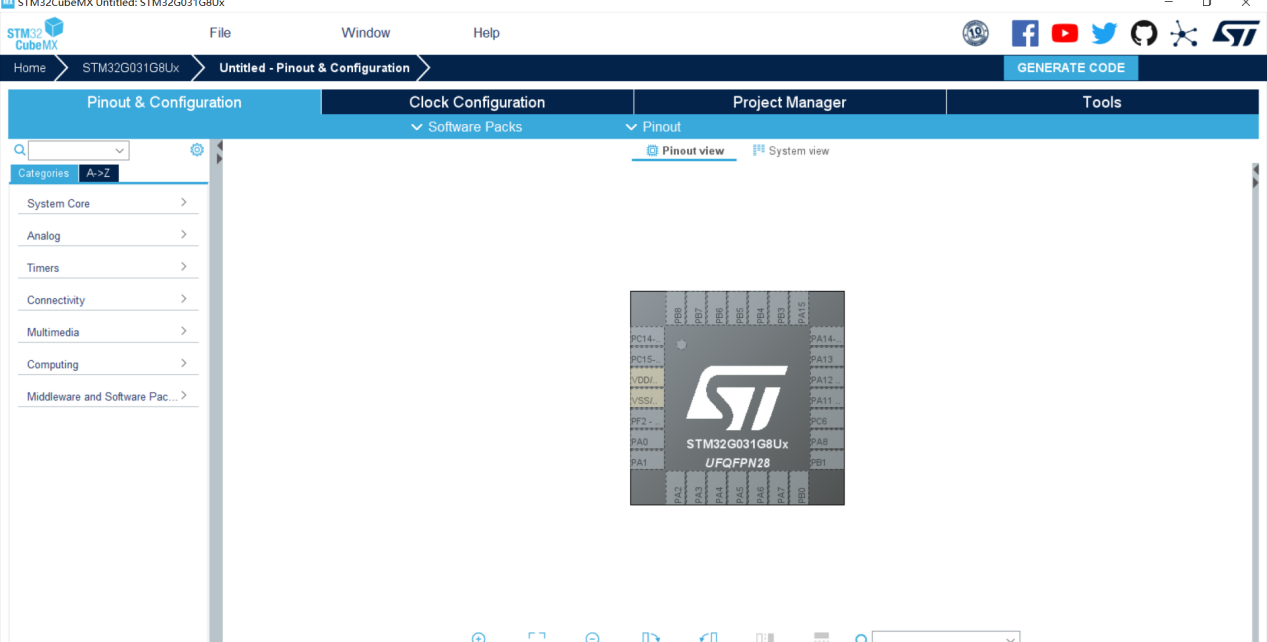

4）在STM32CubeMX的Pinout & Configuration上对PB8进行如下设置，①点击PB8，选择为GPIO_Output模式；②点击System core 的GPIO，点击Use Label，在下方弹出的的Use Label输入如LED，这样就方便我们在编程的时候查找和使用该引脚。

图2.2.4 对PB8进行设置

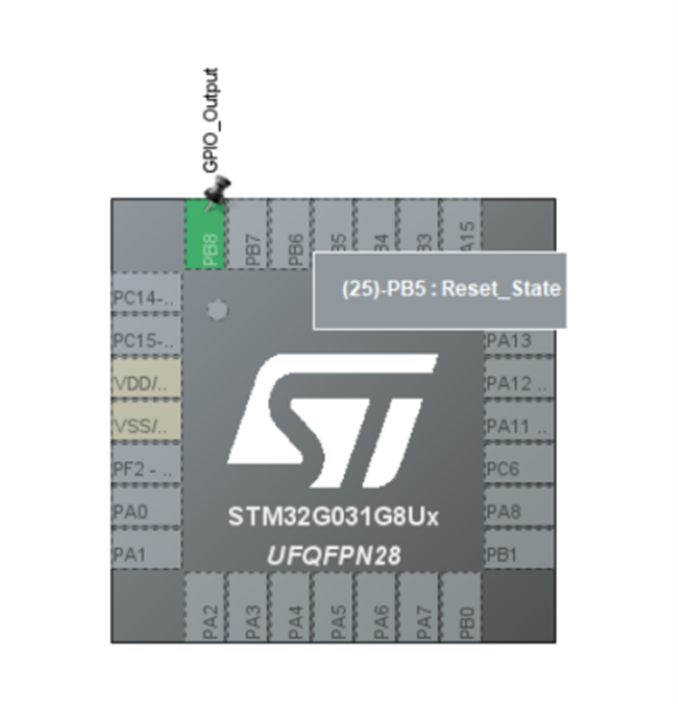

图2.2.5 选择为GPIO_Output模式

图2.2.6 创建快捷标签

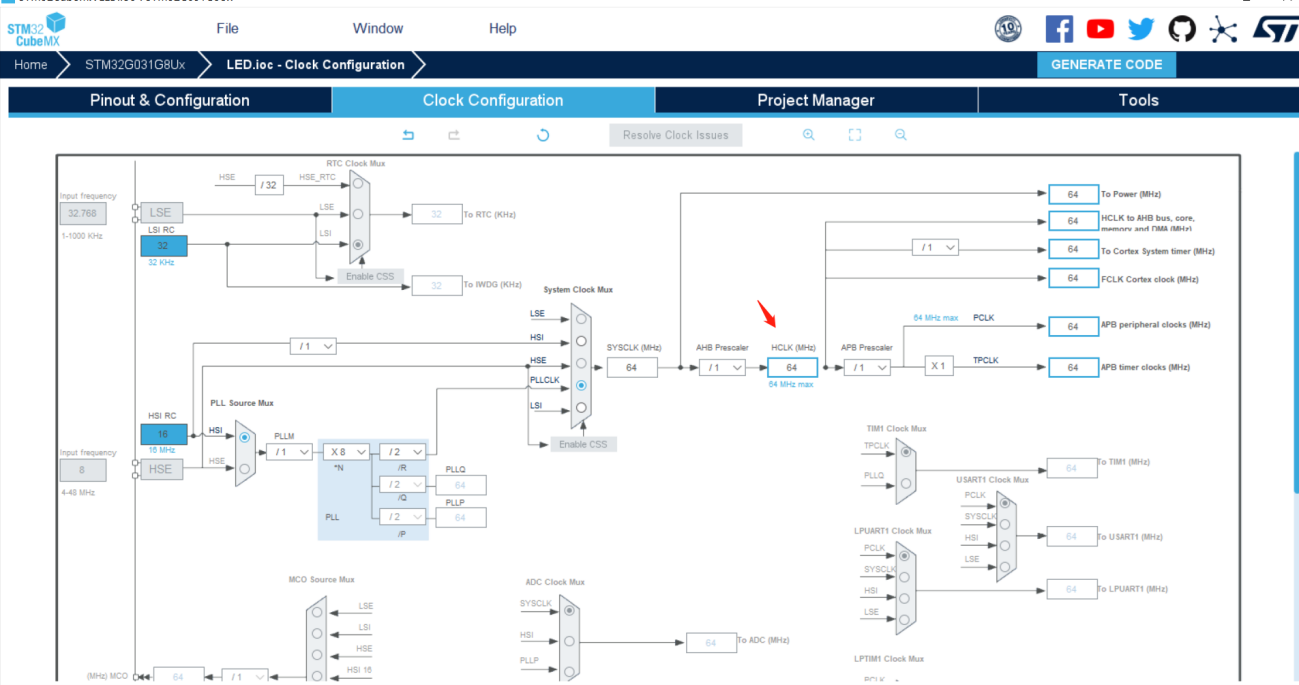

5）时钟配置。修改HCLK为64MHz。

图2.2.7 修改HCLK为64MHz

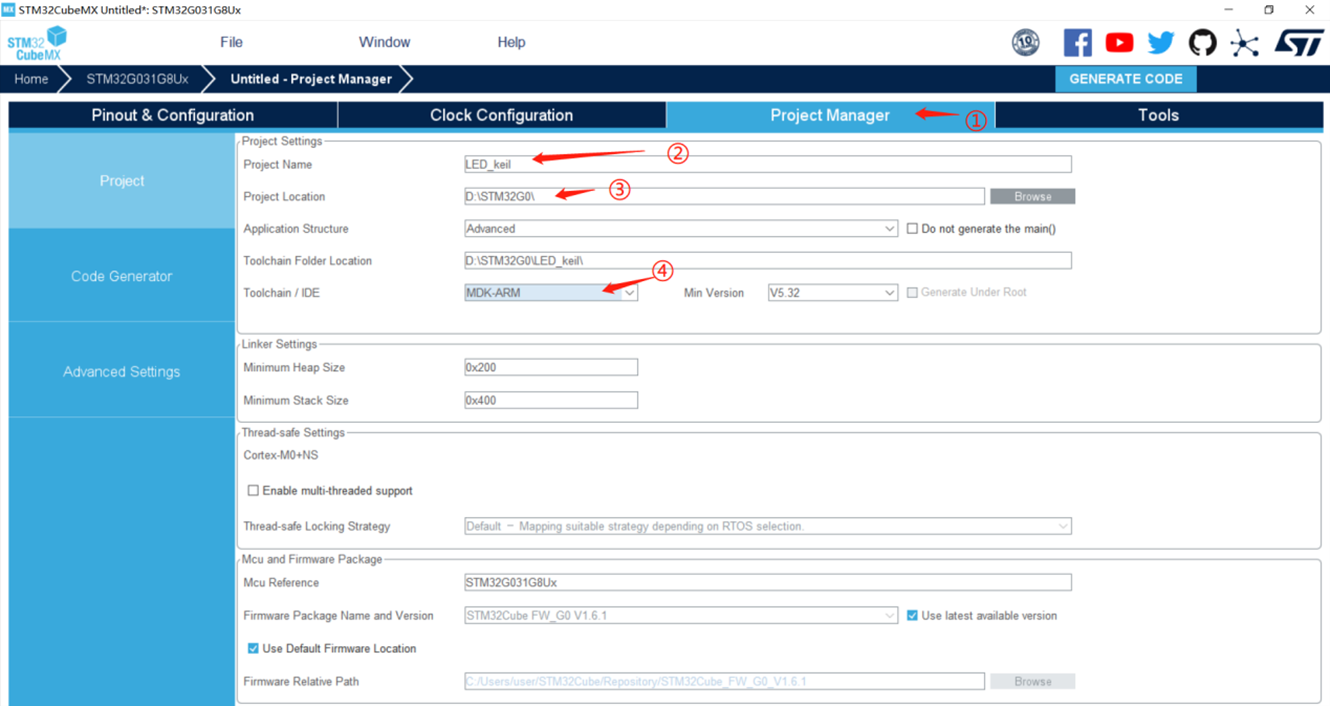

6）在Project Manager下，输入项目的名字，选择工程文件的地址，Toolchain/IDE为MDK-ARM。

图2.2.8 创建新工程步骤1

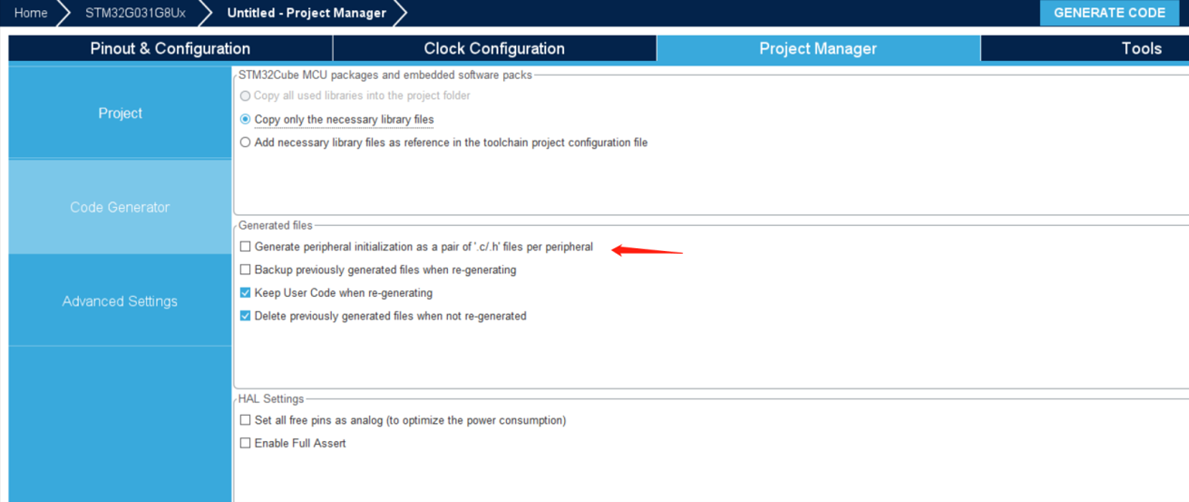

在项目比较大的时候，可以选择勾选 Generate peripheral initialization as...，此处不勾选。

图2.2.9 创建新工程步骤2

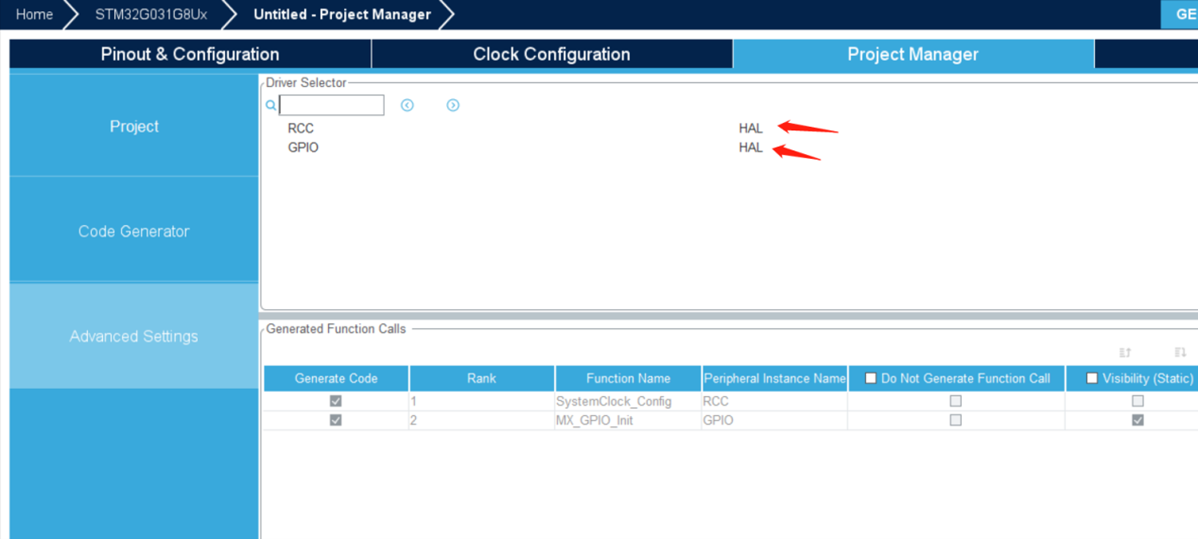

7）这里默认为Hal库开发，可选择LL库开发。我们以HAL库为例。（HAL库占用的FLASH资源较多，LL库比较精简）

图2.2.10 创建新工程步骤3

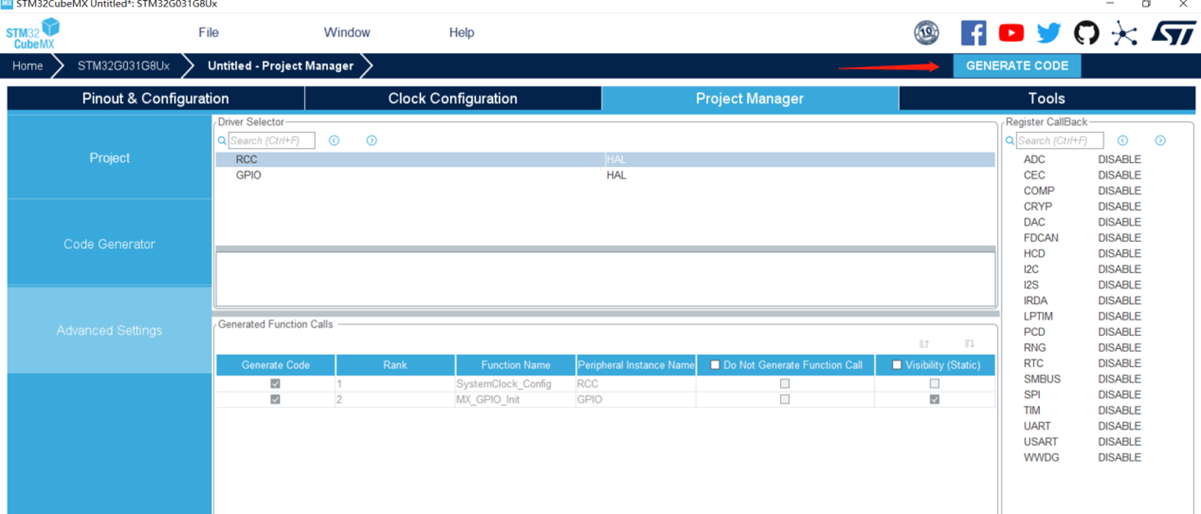

8）点击右上角，生成工程。

图2.2.11 生成新工程

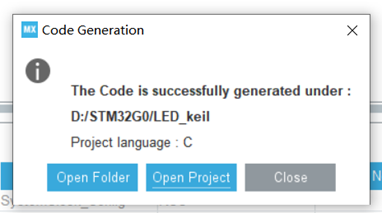

弹出查看工程的方式，这里我们点击 Open Project，Keil5自动打开该工程。

图2.2.12 打开新工程

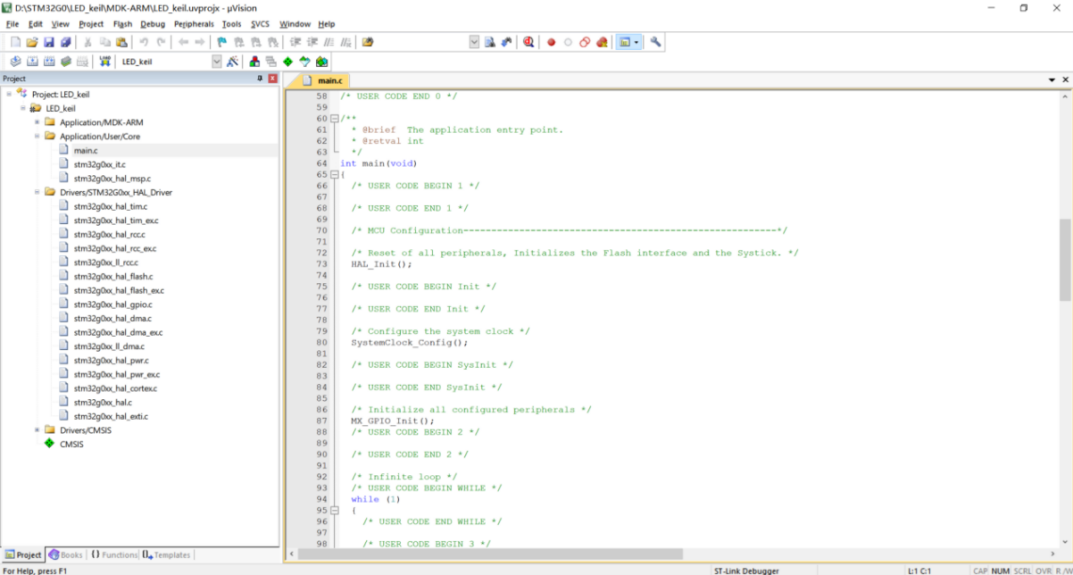

图2.2.13 工程打开界面

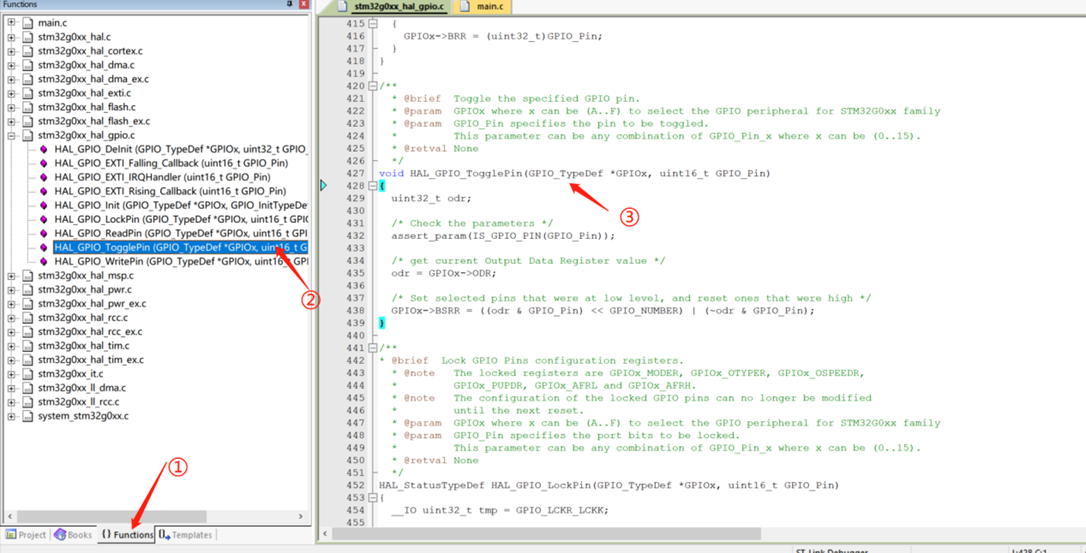

9）在maic.c文件的while(1)中修改代码。 ①找到HAL库的GPIO的函数：HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin);复制得到LED_keil/Application/User/Core/main.c的while(1)内。

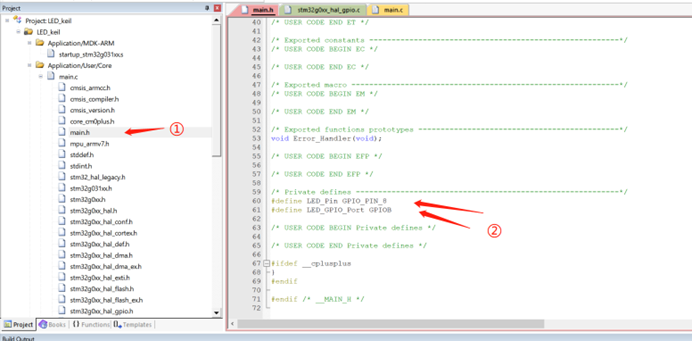

图2.2.14 在main.c文件中的while(1)中修改代码 ②在main.h文件获取LED的相关引脚定义，对①的函数进行相应的修改。

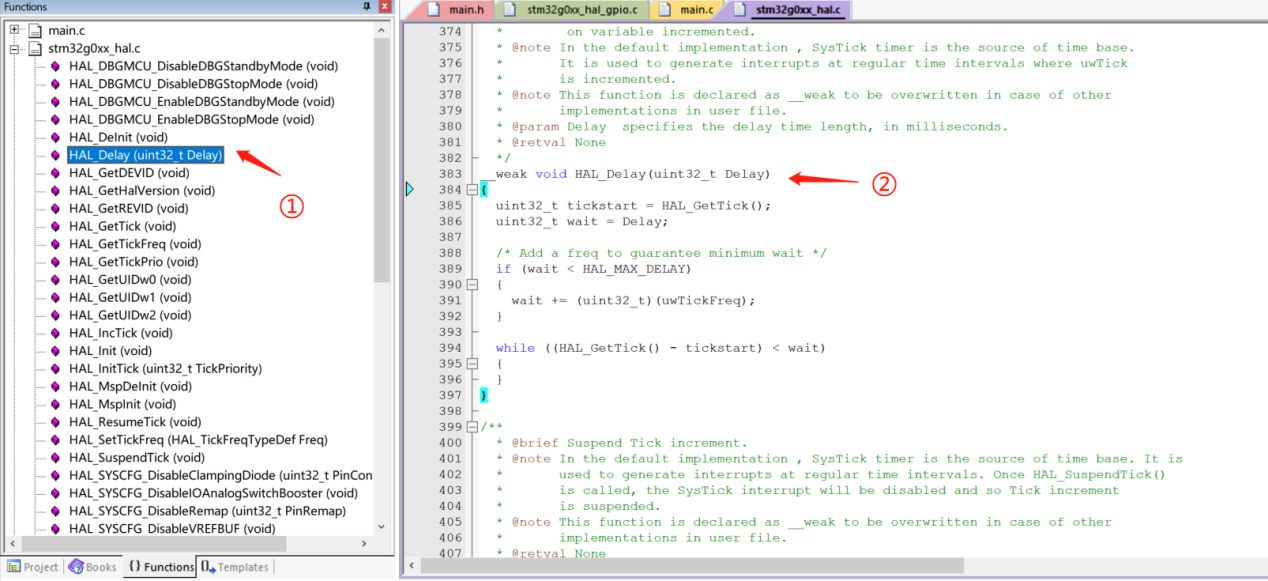

图2.2.15 获取LED相关引脚定义，修改相应函数 ③寻找并添加相应的延时函数，如下图所示。

图2.2.16 添加延时函数

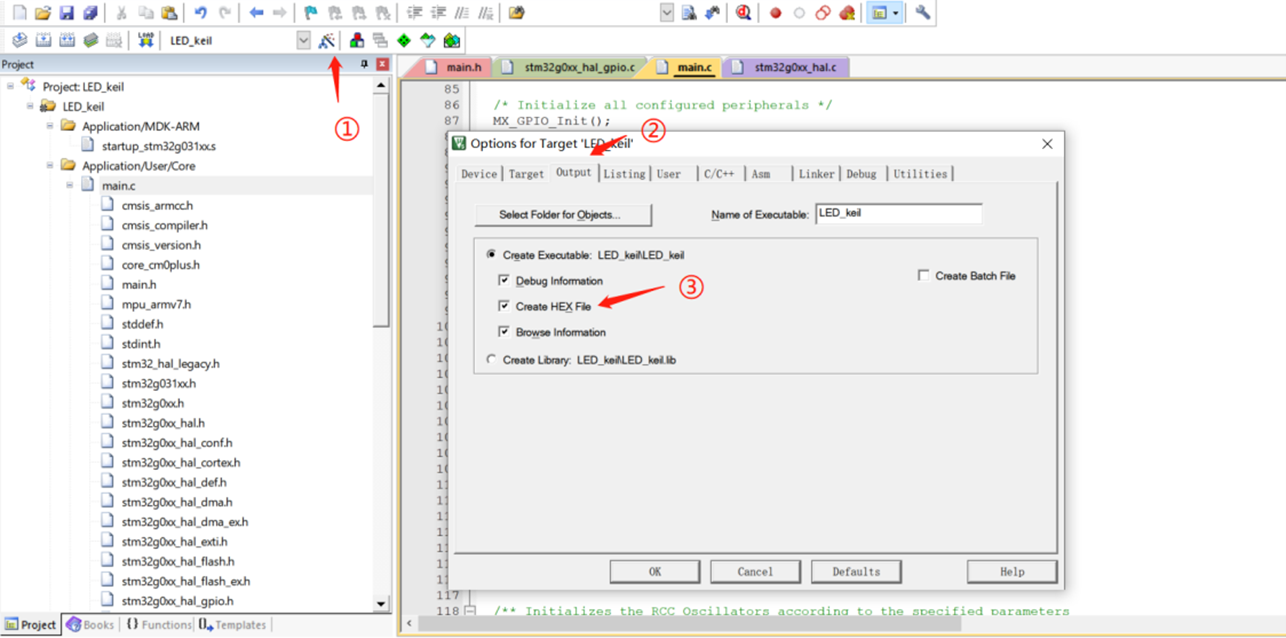

④根据下图方式，勾选生成Hex文件。

图2.2.17 生成Hex文件

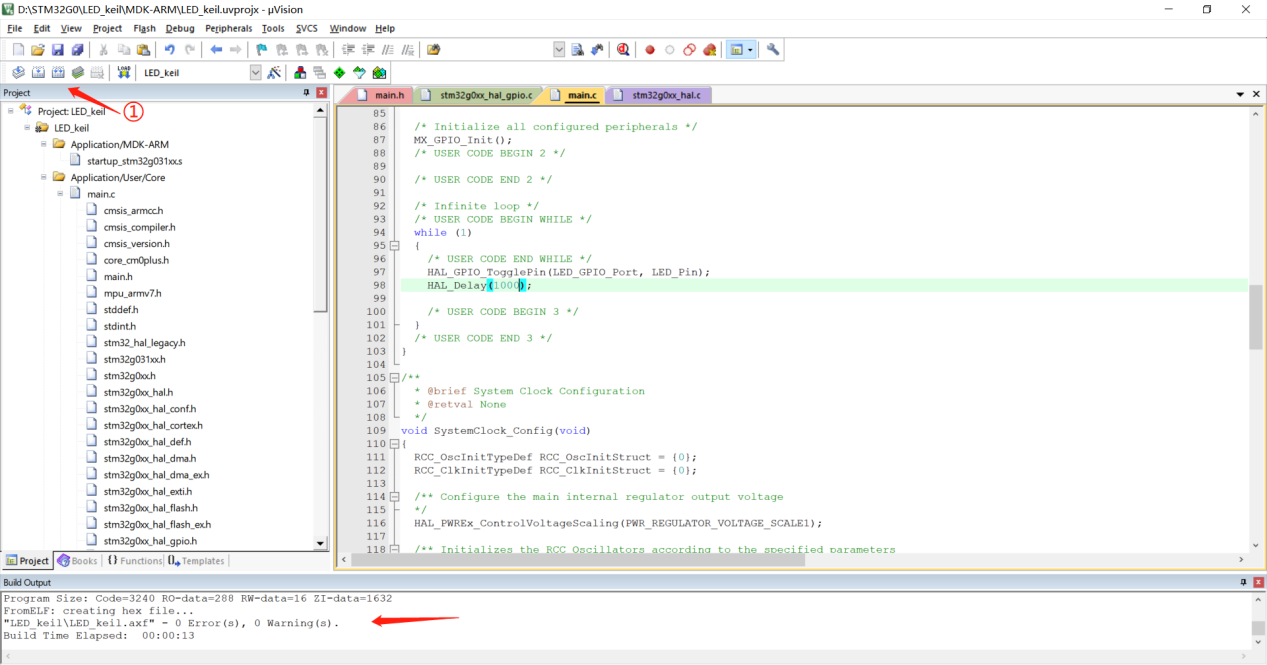

⑤点击右上角进行编译，在控制台打印： 0 Error(s), 0 Warning(s).表示编译成功。固件下载到单片机上在本文的第三小结进行讲解。

图2.2.18 编译成功
