2.2.2 STM32CubeMx 生成模板工程文件到keil5的使用

(1)Keil5安装

1)将下载好的keil5解压。

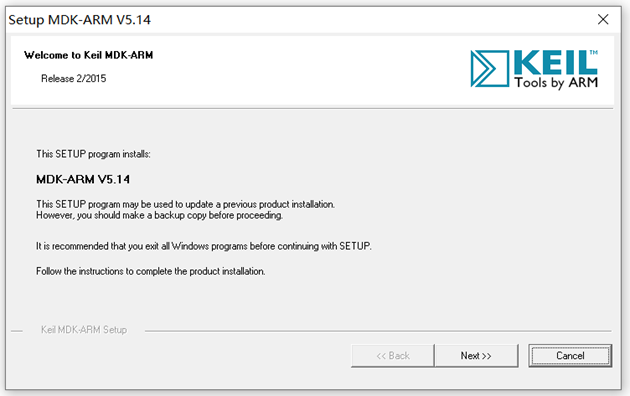

运行安装程序,点击Next。

alt text
图2.2.21 keil5安装步骤1

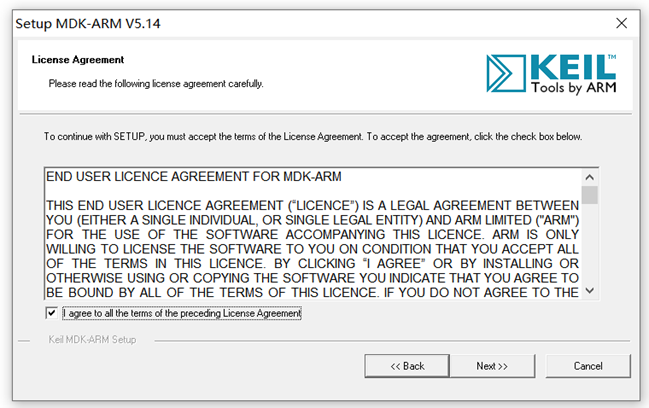

  1. 勾选同意,点击Next。

alt text
图2.2.22 keil5安装步骤2

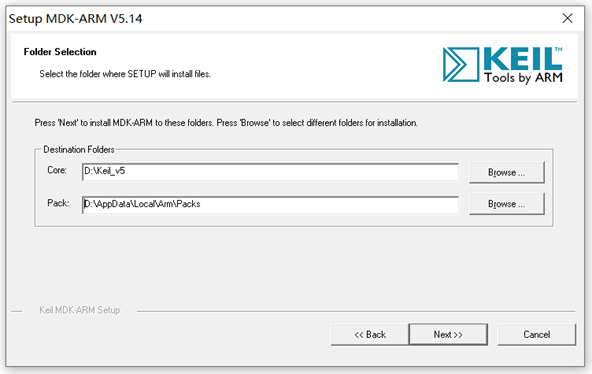

3)选择合适的安装路径。

alt text
图2.2.23 keil5安装步骤3

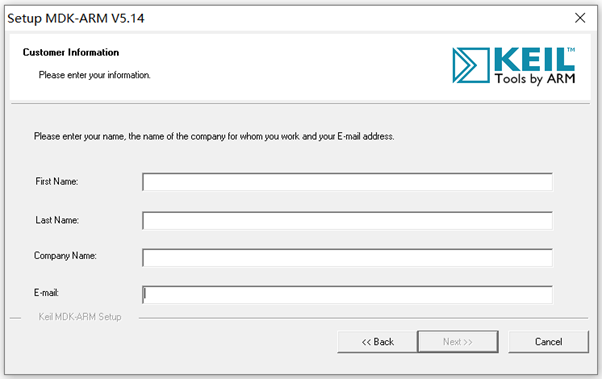

alt text
图2.2.24 keil5安装步骤4

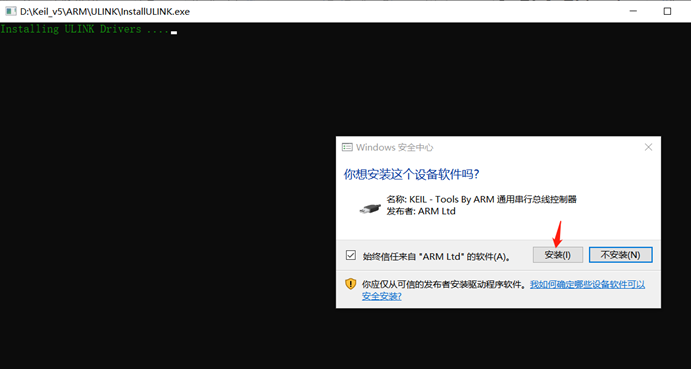

4)弹出,选择 安装

alt text
图2.2.25 keil5安装步骤5

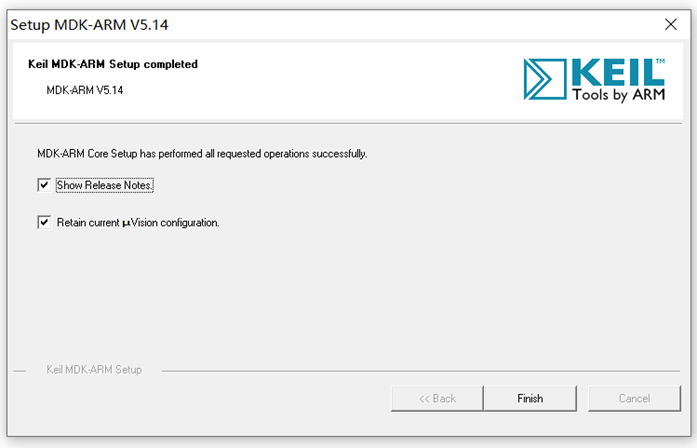

5)点击 Finish。完成Keil5安装。

alt text
图2.2.26 keil5安装完成

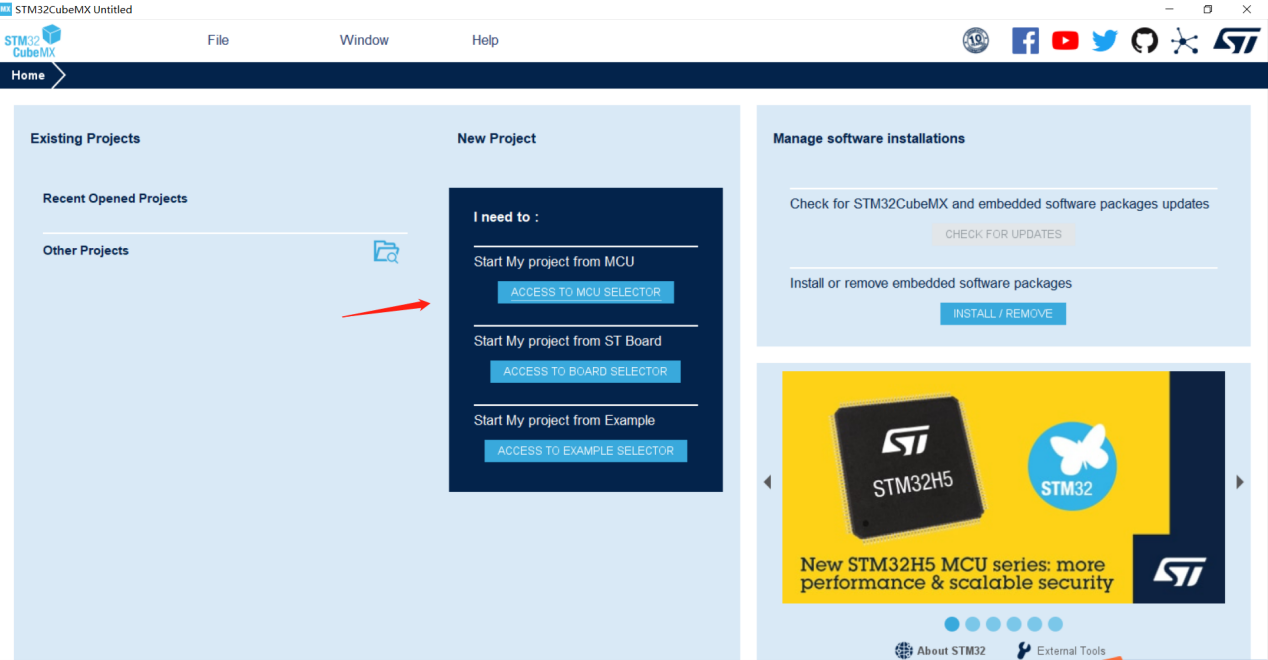

6)打开STM32CubeMx,点击ACCESS TO MCU SELECTOR。(步骤6~10同上)

alt text
图2.2.27 打开STM32CubeMx,选择MCU

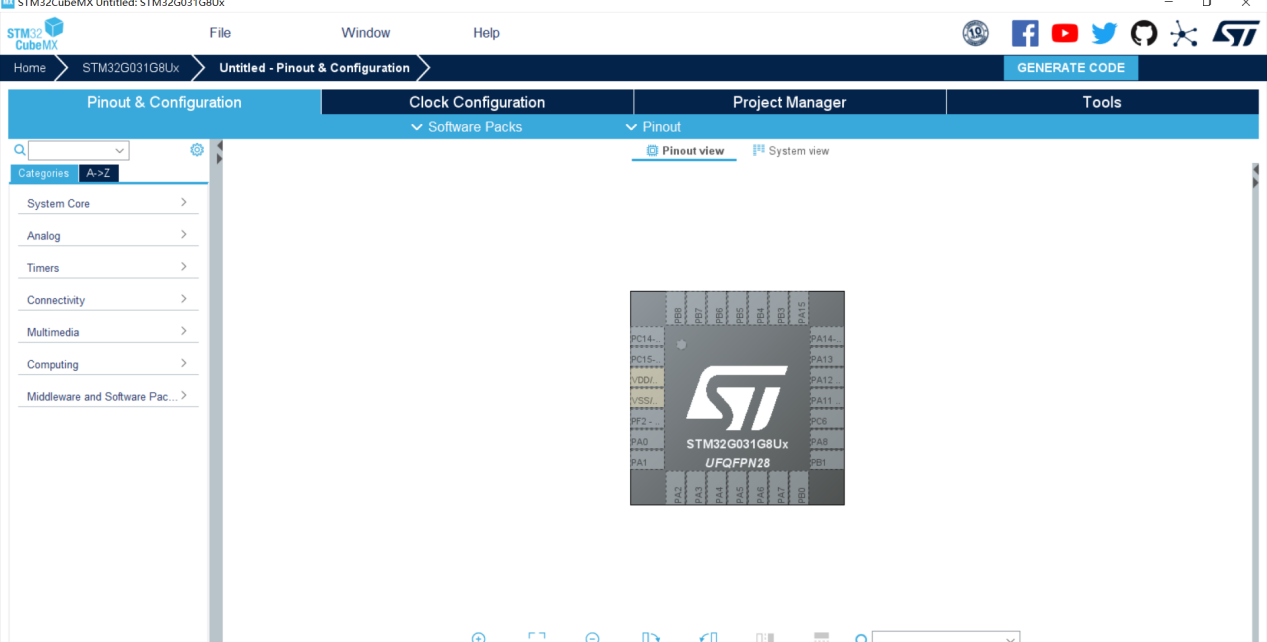

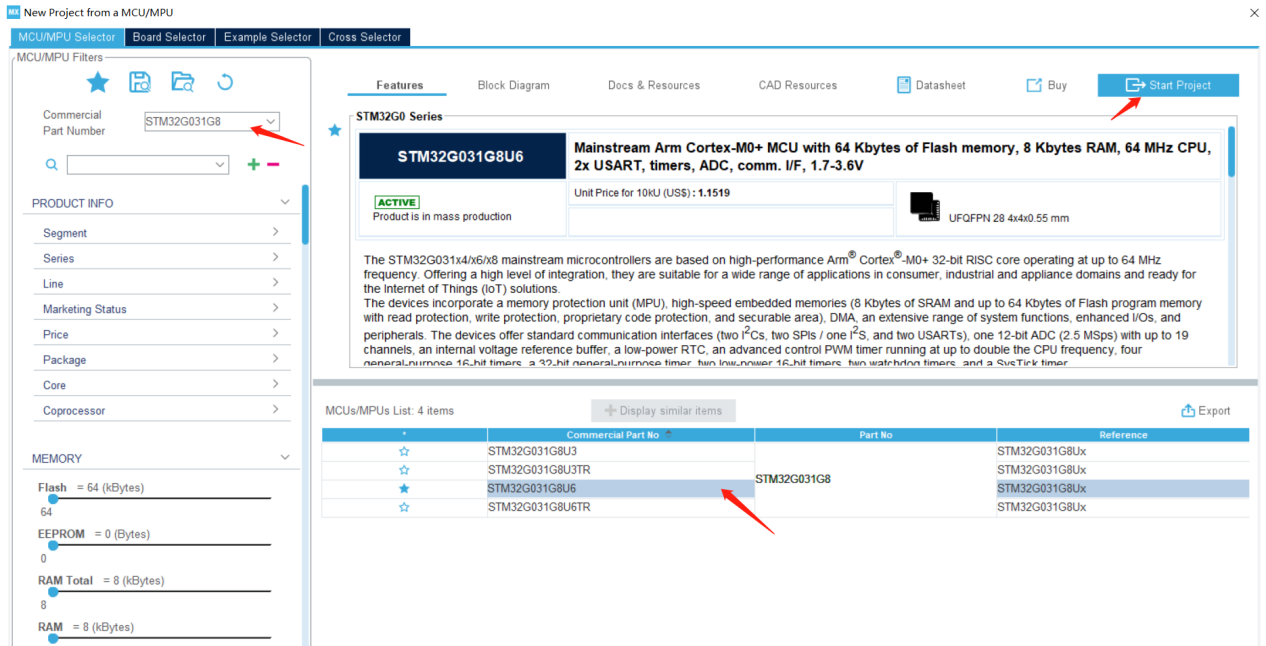

7)在搜索框输入跟开发板匹配的芯片型号,这里选择为 STM32G031G8,最后点击Start Project。

alt text
图2.2.28 选择STM32G031G8,创建新工程

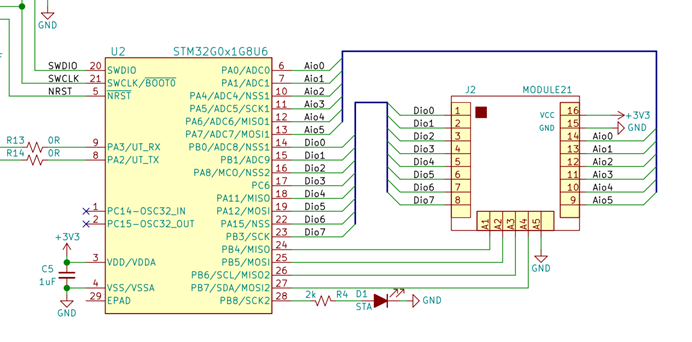

8)这里我们选择控制一个灯。我们查看开发板模块的原理图,原理图相关资料的链接如下:https://www.eetree.cn/project/detail/32,得知在该小模块上,芯片控制LED的引脚为PB8。

alt text
图2.2.29 开发板模块原理图

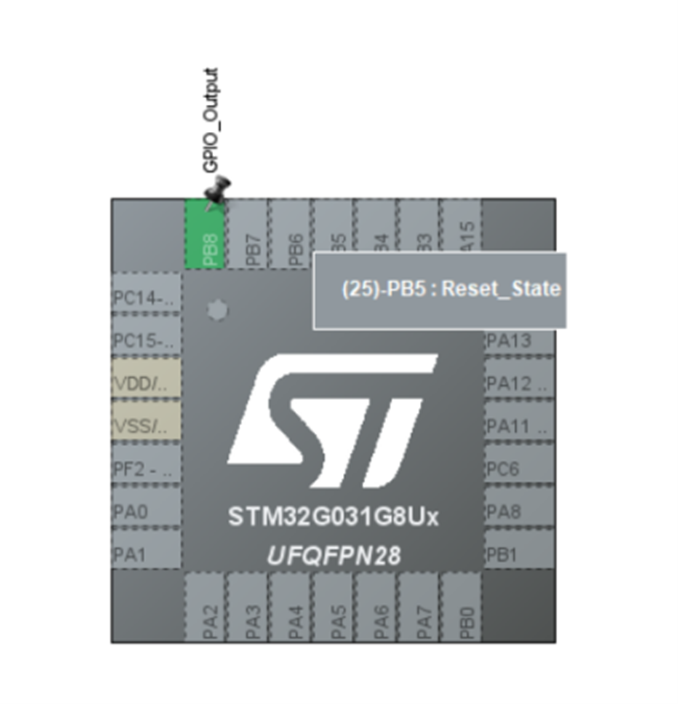

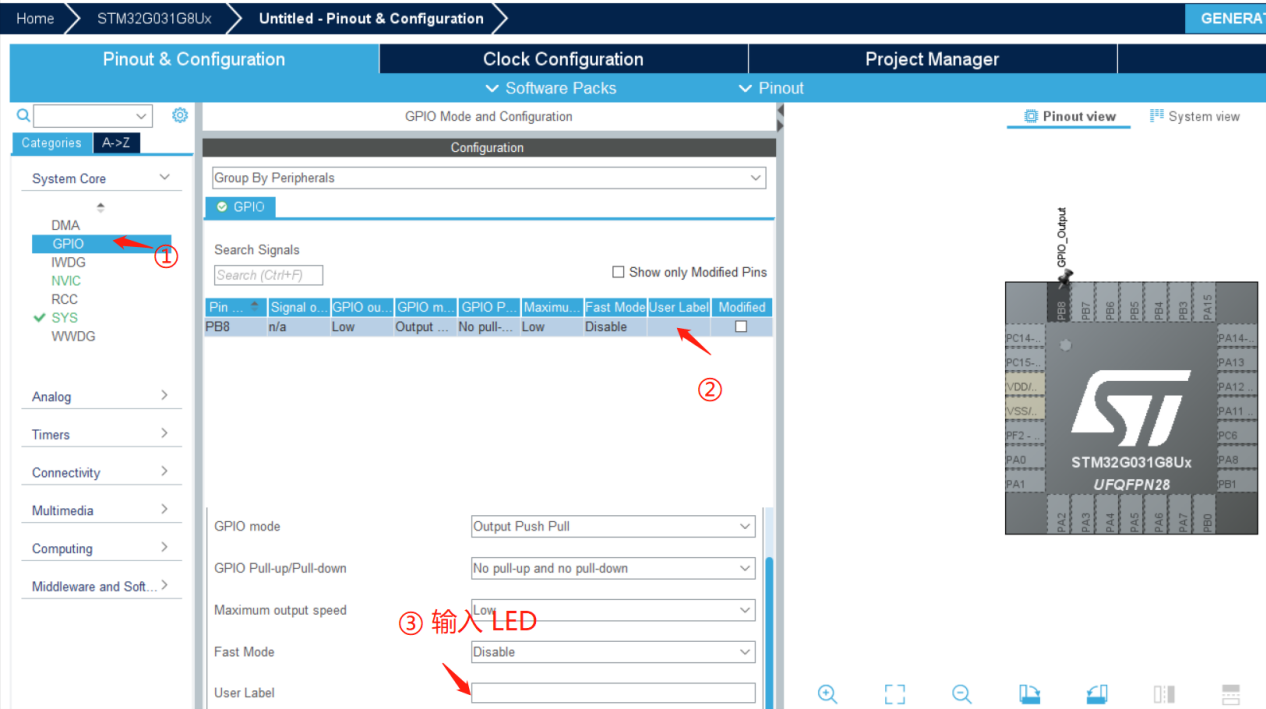

9)在STM32CubeMX的Pinout & Configuration上对PB8进行如下设置,①点击PB8,选择为GPIO_Output模式;②点击System core 的GPIO,点击Use Label,在下方弹出的的Use Label输入如LED,这样就方便我们在编程的时候查找和使用该引脚。

alt text
图2.2.30 对PB8进行设置

alt text
图2.2.31 选择为GPIO_Output模式

alt text
图2.2.32 创建快捷标签

10)时钟配置。

修改HCLK为64MHz。

alt text
图2.2.33 修改HCLK为64MHz

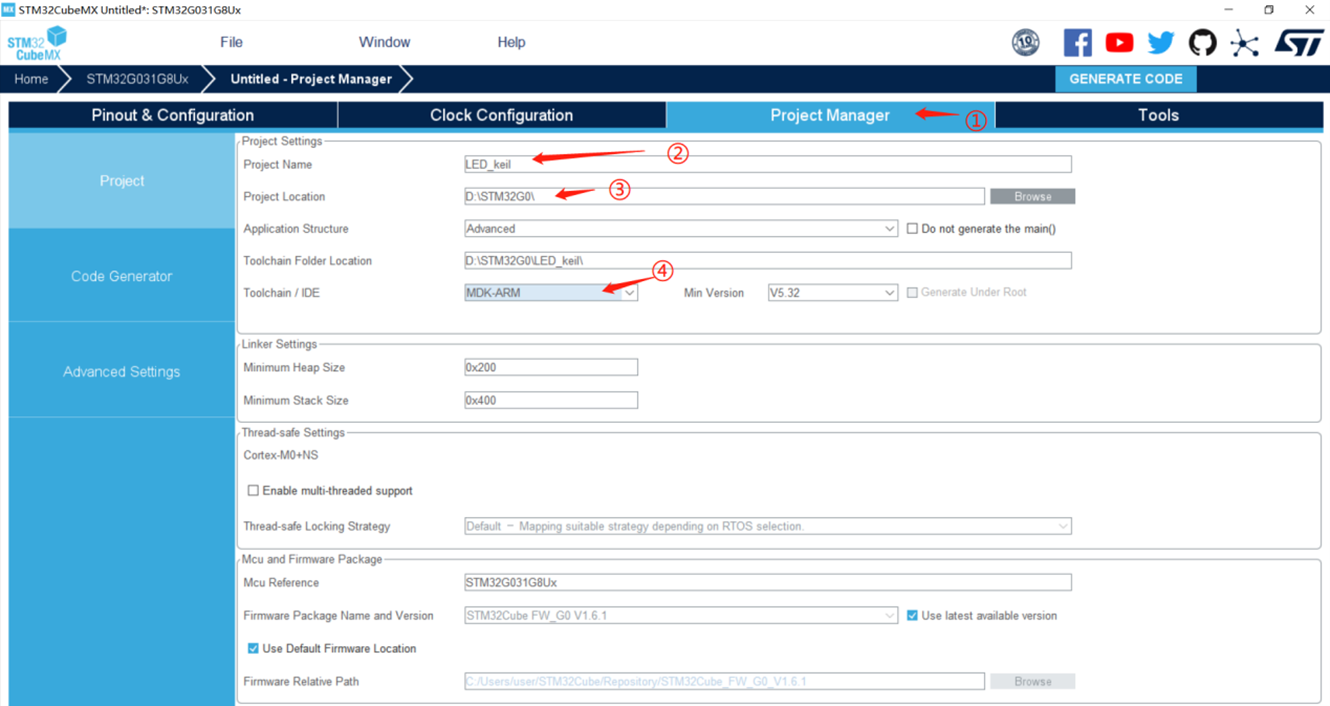

11)在Project Manager下,输入项目的名字,选择工程文件的地址,Toolchain/IDE为MDK-ARM。

alt text
图2.2.34 创建新工程步骤1

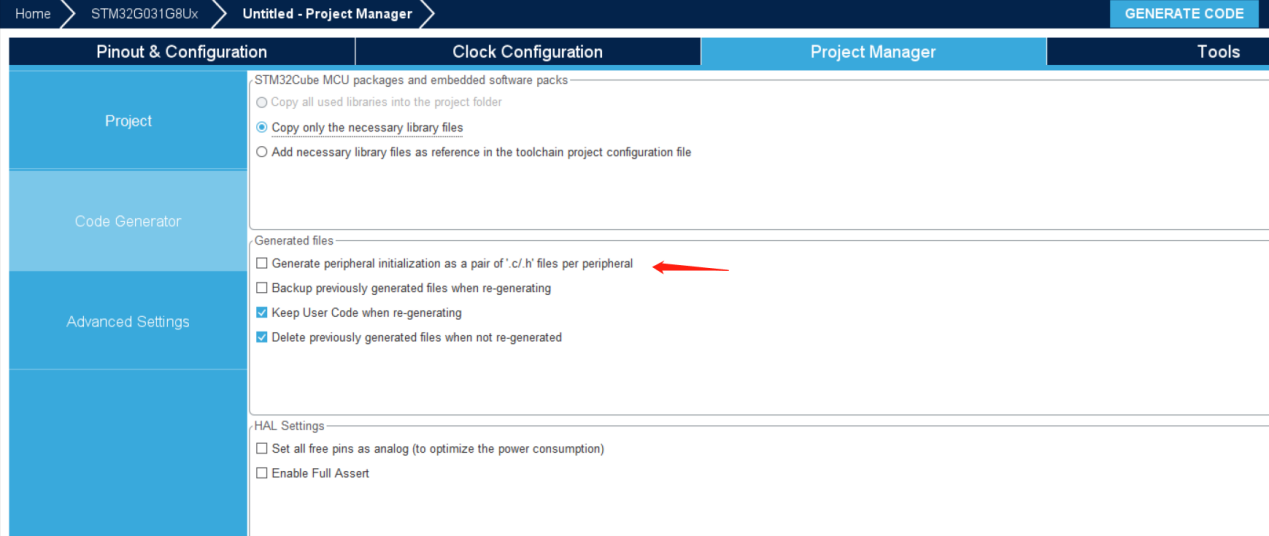

在项目比较大的时候,可以选择勾选 Generate peripheral initialization as...,此处不勾选。

alt text
图2.2.35 创建新工程步骤2

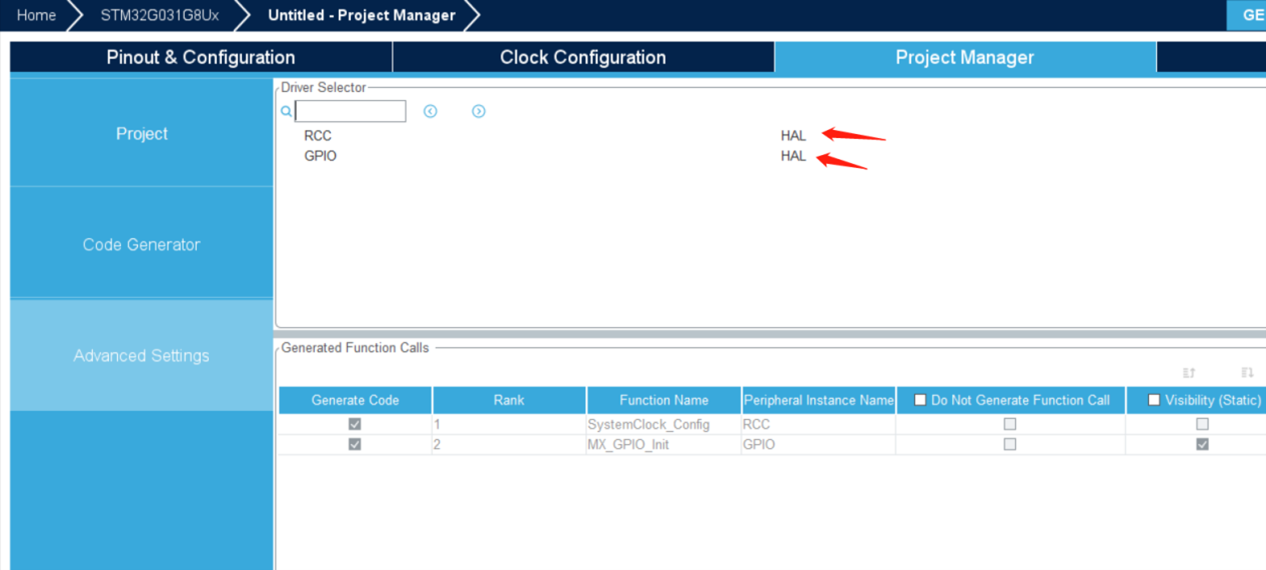

12)这里默认为Hal库开发,可选择LL库开发。我们以HAL库为例。(HAL库占用的FLASH资源较多,LL库比较精简)

alt text
图2.2.36 创建新工程步骤3

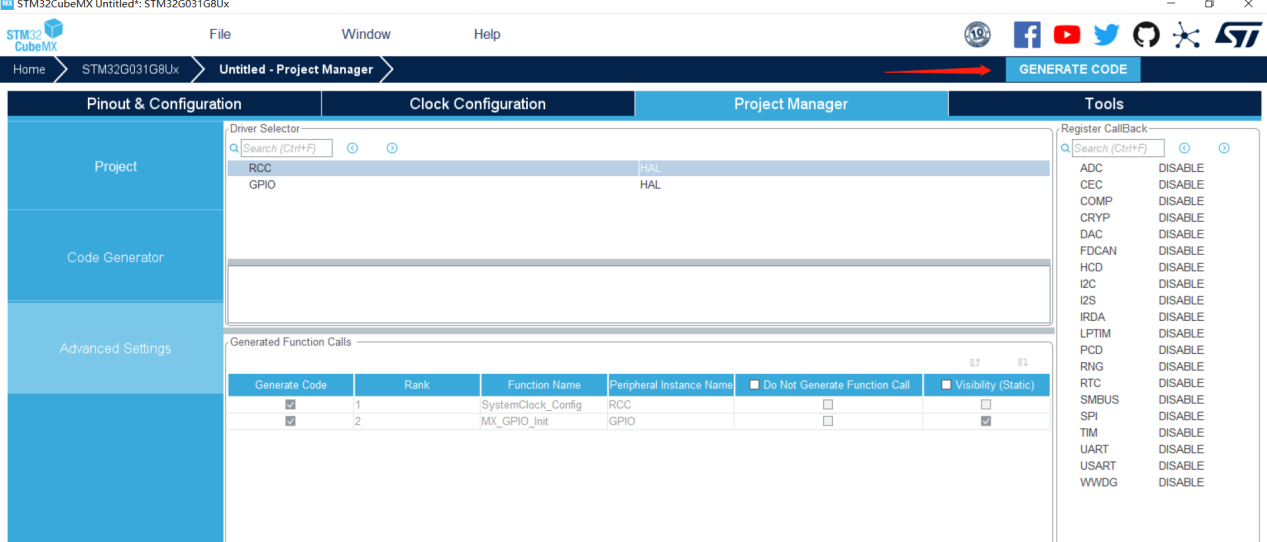

13)点击右上角,生成工程。

alt text
图2.2.37 生成新工程

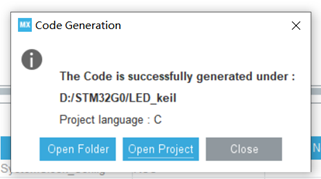

14)弹出查看工程的方式,这里我们点击 Open Project,Keil5自动打开该工程。

alt text
图2.2.38 打开新工程

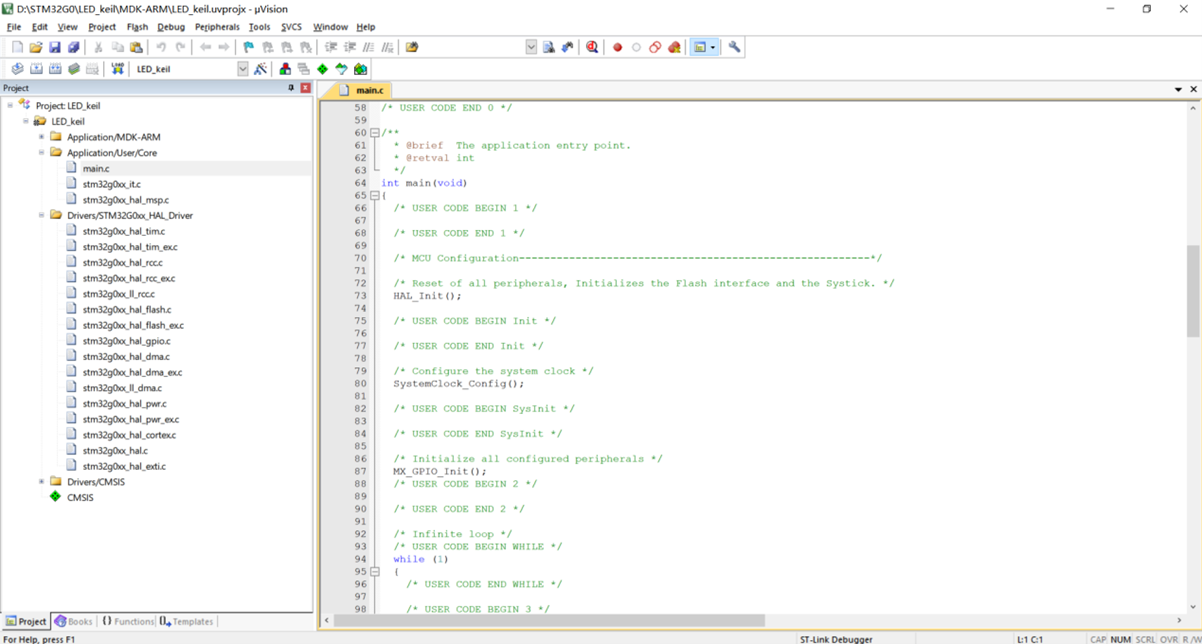

alt text
图2.2.39 工程打开界面

15) 在maic.c文件的while(1)中修改代码。

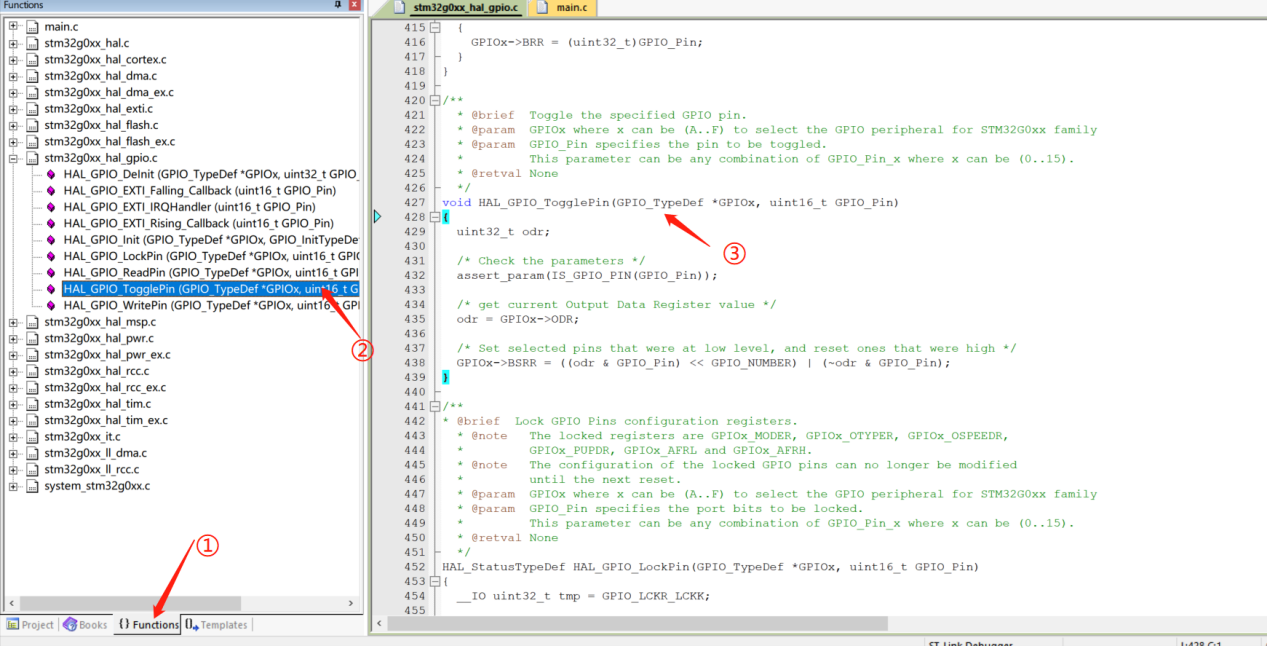

①找到HAL库的GPIO的函数:

HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin);

复制得到LED_keil/Application/User/Core/main.c的while(1)内。

alt text
图2.2.40 在main.c文件中的while(1)中修改代码

②在main.h文件获取LED的相关引脚定义,对①的函数进行相应的修改。

alt text
图2.2.41 获取LED相关引脚定义,修改相应函数

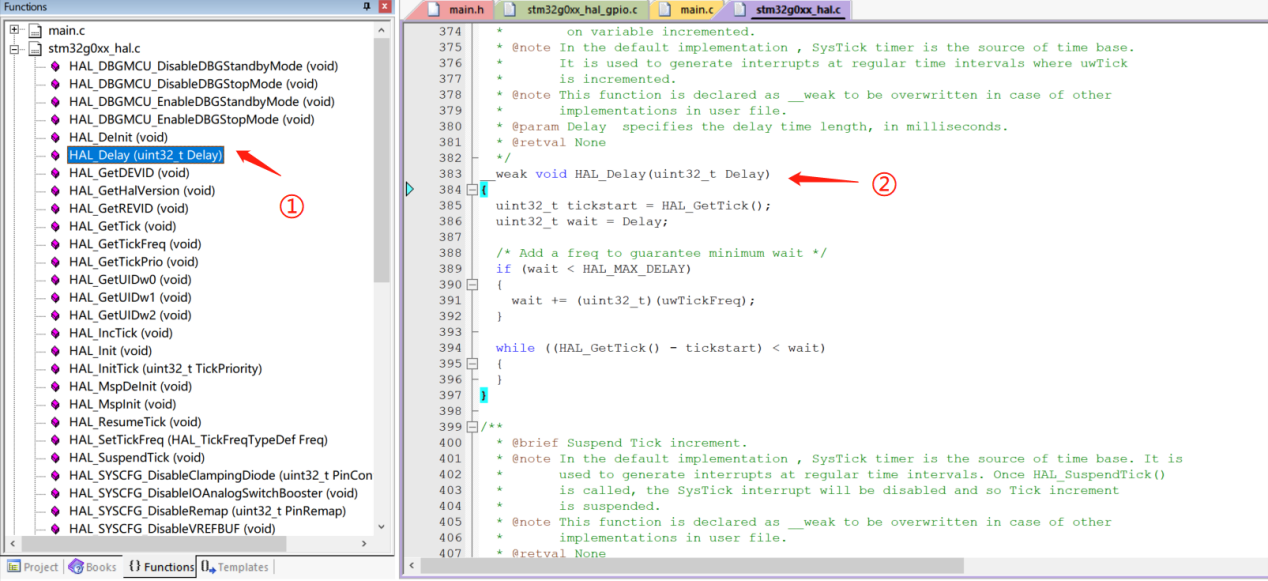

③寻找并添加相应的延时函数,如下图所示。

alt text
图2.2.42 添加延时函数

④根据下图方式,勾选生成Hex文件。

alt text
图2.2.43 生成Hex文件

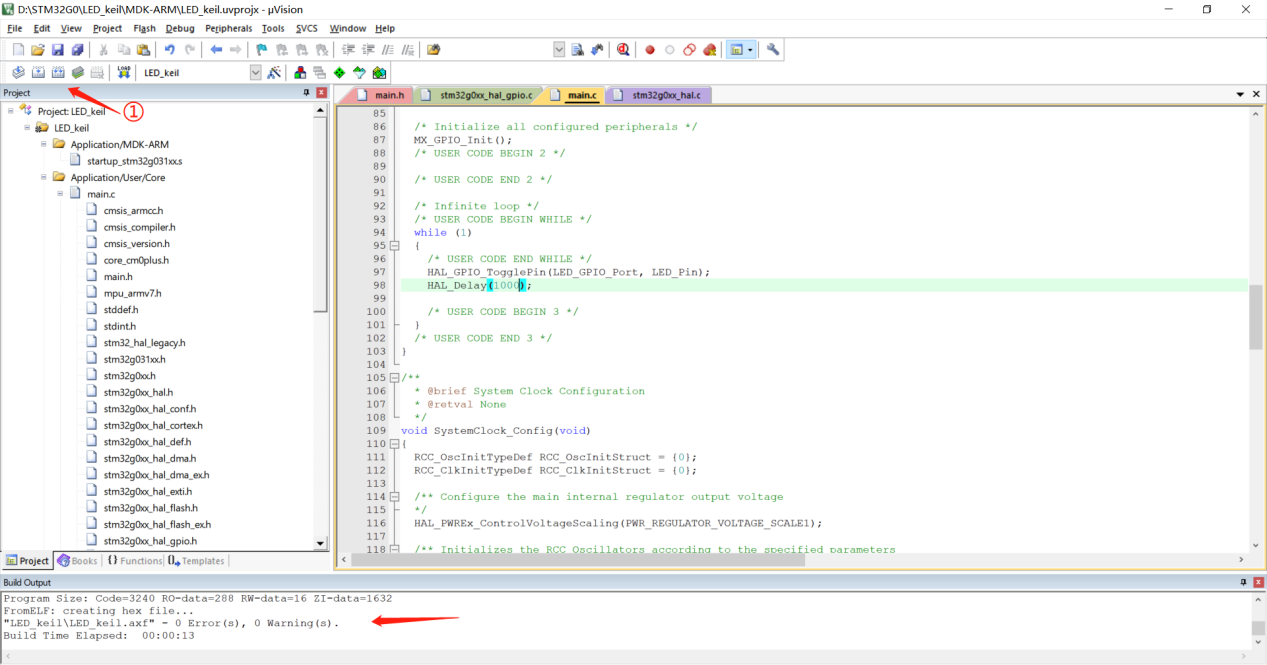

⑤点击右上角进行编译,在控制台打印: 0 Error(s), 0 Warning(s).表示编译成功。固件下载到单片机上在本文的第三小结进行讲解。

alt text
图2.2.44 编译成功
