2.2.1 STM32CubeMx 生成模板工程到STM32Cube IDE的使用

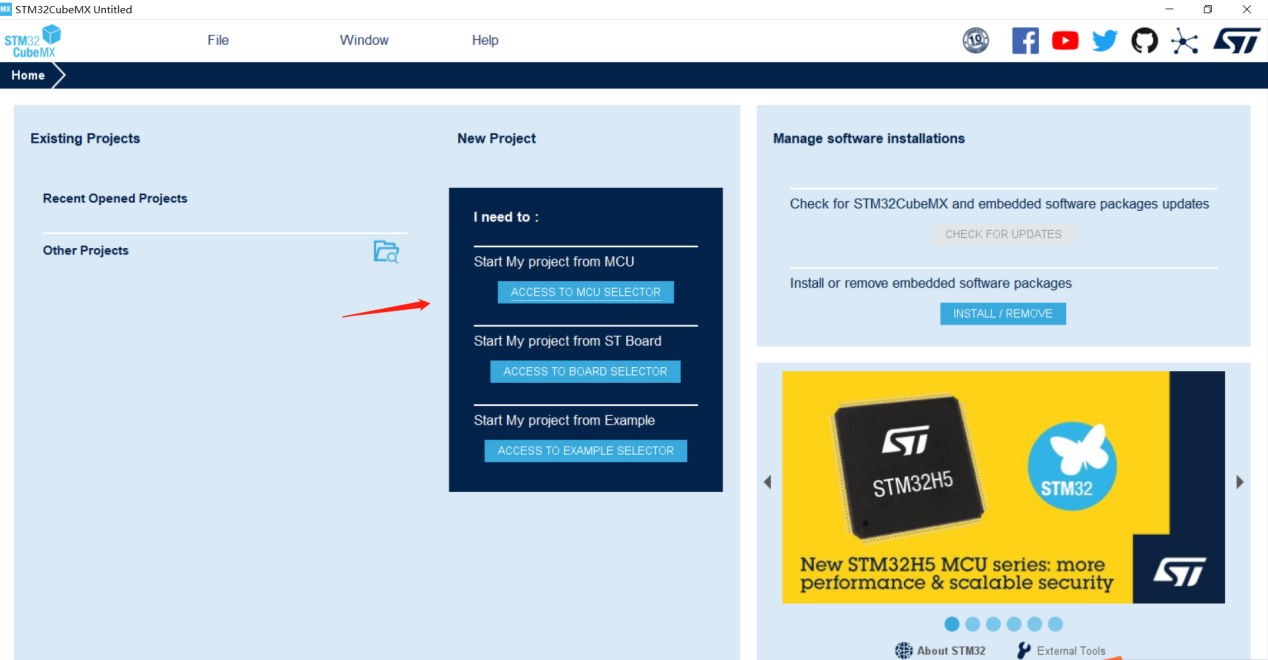

1）打开STM32CubeMx，点击ACCESS TO MCU SELECTOR

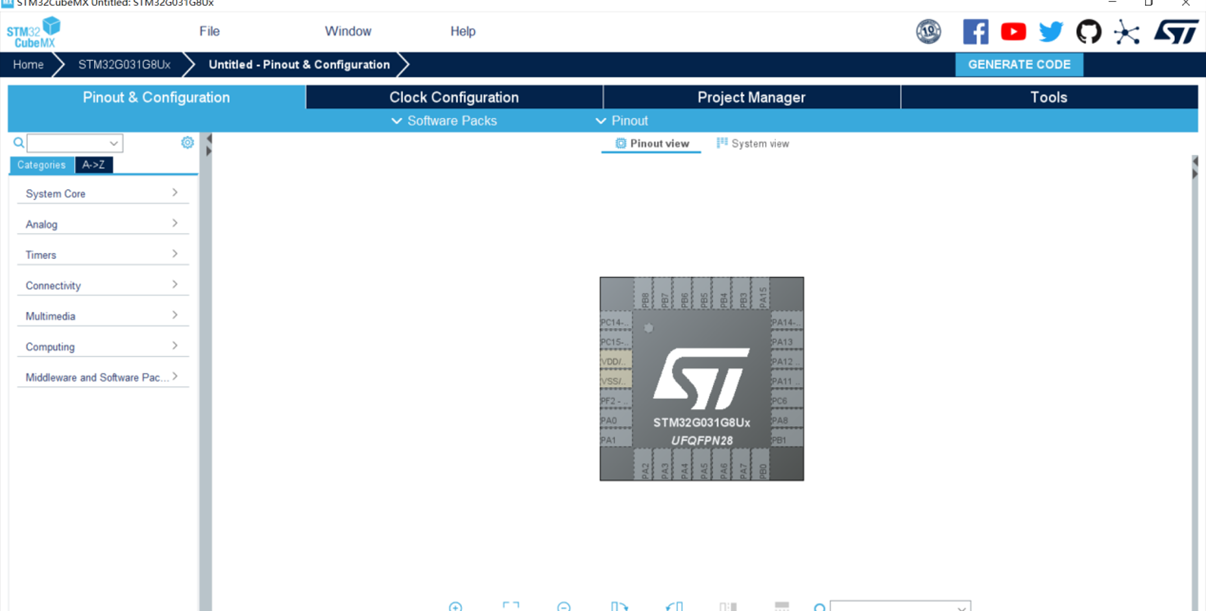

图2.2.1 STM32CubeMx界面

2）在搜索框输入跟开发板匹配的芯片型号，这里选择为 STM32G031G8，最后点击Start Project。

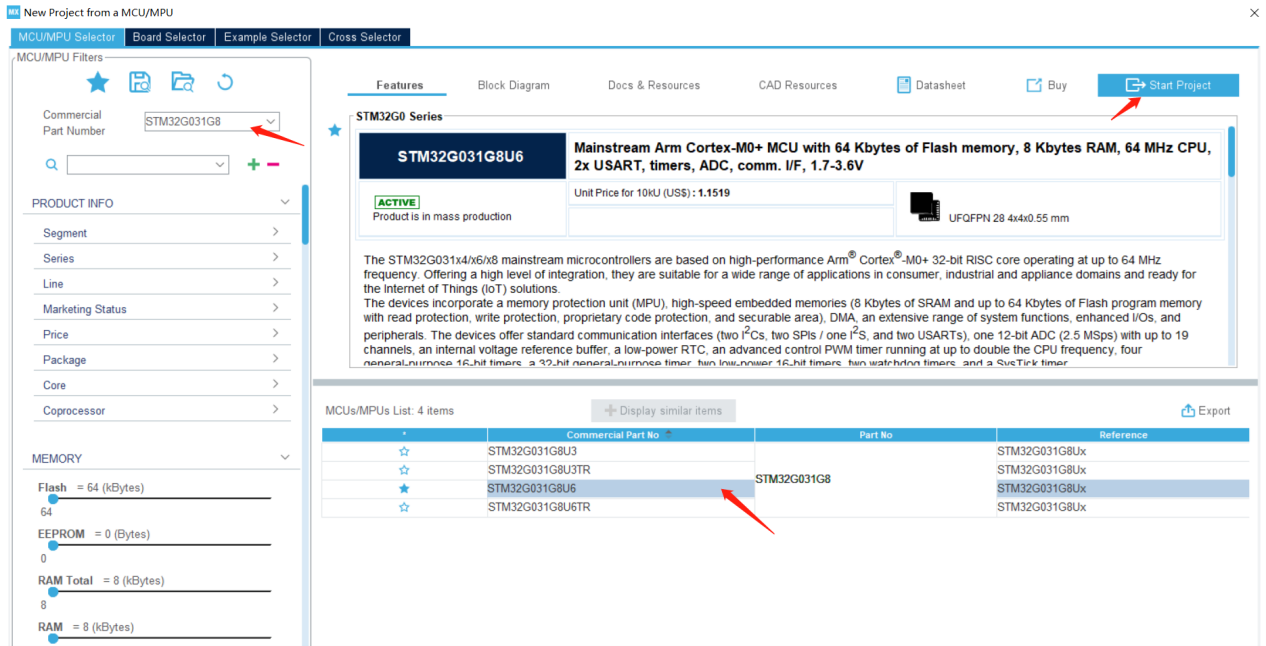

图2.2.2 选择芯片型号

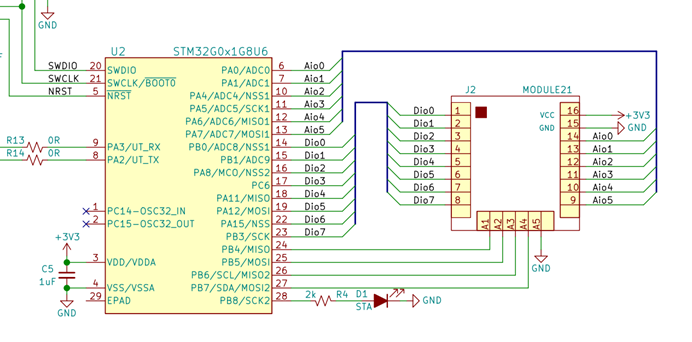

3）这里我们选择控制一个灯。我们查看开发板模块的原理图，原理图相关资料的链接如下：https://www.eetree.cn/project/detail/32 ，得知在该小模块上，芯片控制LED的引脚为PB8。

图2.2.3 开发板模块原理图

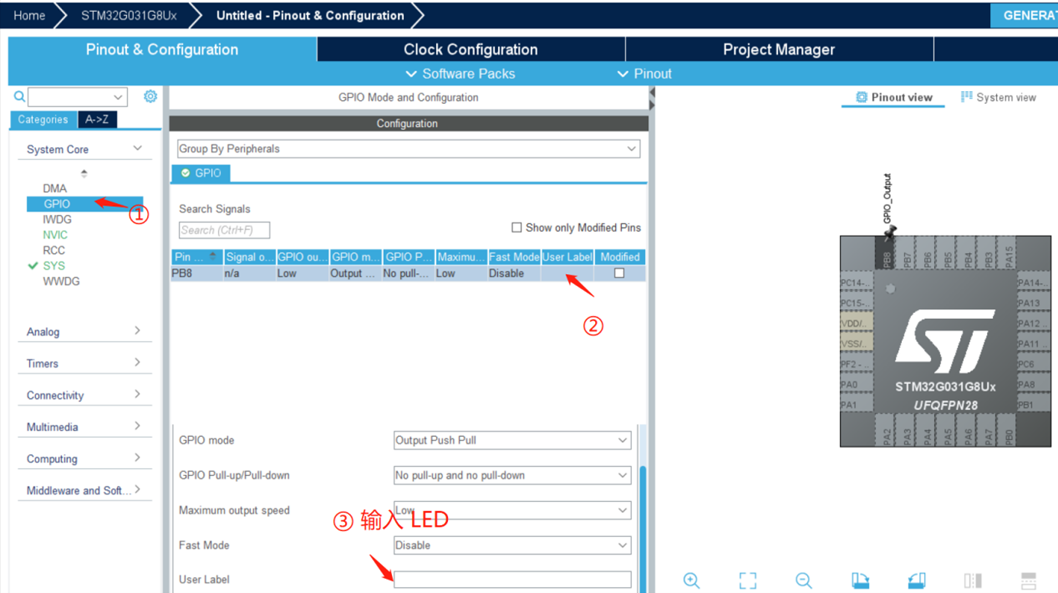

4）在STM32CubeMX的Pinout & Configuration上对PB8进行如下设置，①点击PB8，选择为GPIO_Output模式；②点击System core 的GPIO，点击Use Label，在下方弹出的的Use Label输入如LED，这样就方便我们在编程的时候查找和使用该引脚。

图2.2.4 对PB8进行设置

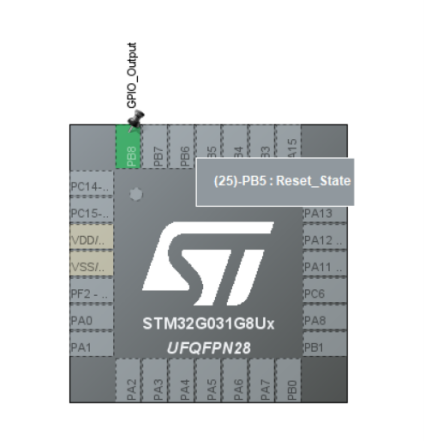

图2.2.5 选择为GPIO_Output模式

图2.2.6 创建快捷标签

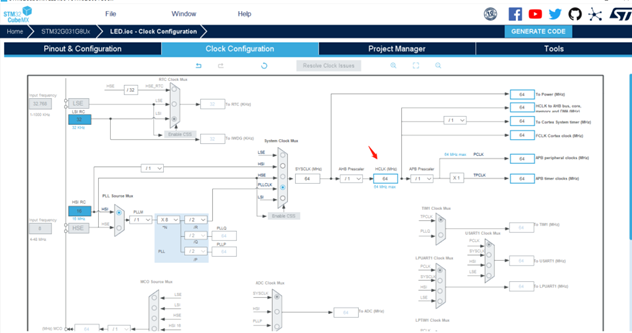

5）时钟配置。修改HCLK为64MHz。

图2.2.7 修改HCLK为64MHz

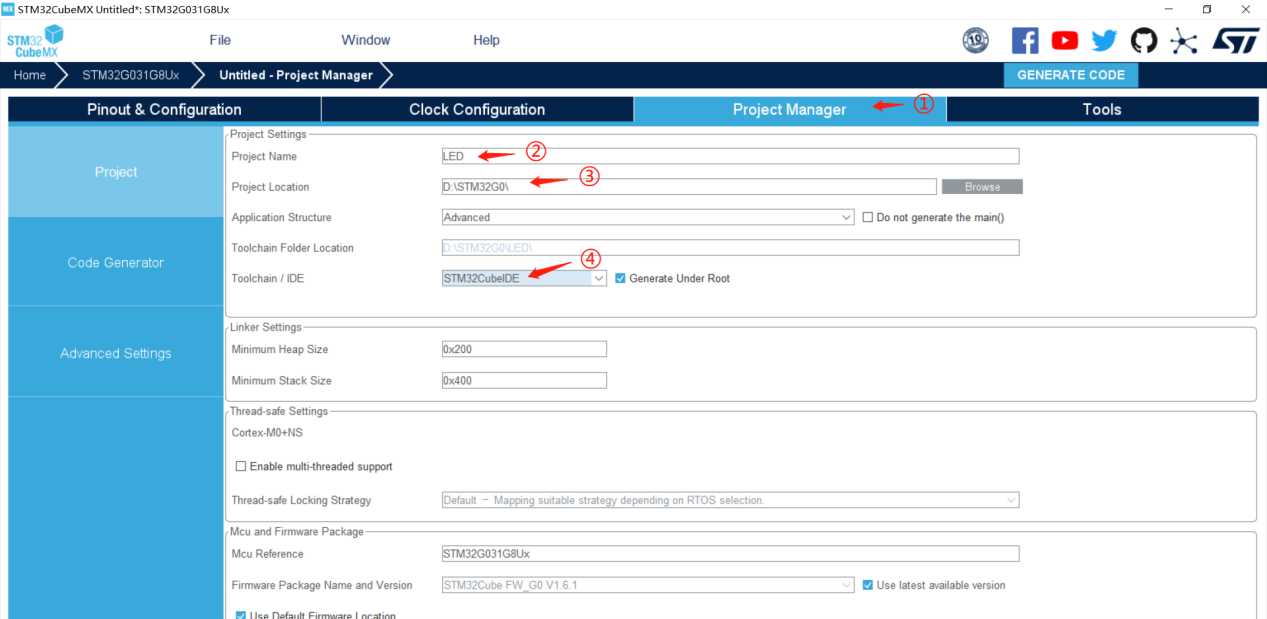

6）在Project Manager下，输入项目的名字，选择工程文件的地址，Toolchain/IDE为STM32CubeIDE。

图2.2.8 创建新工程步骤1

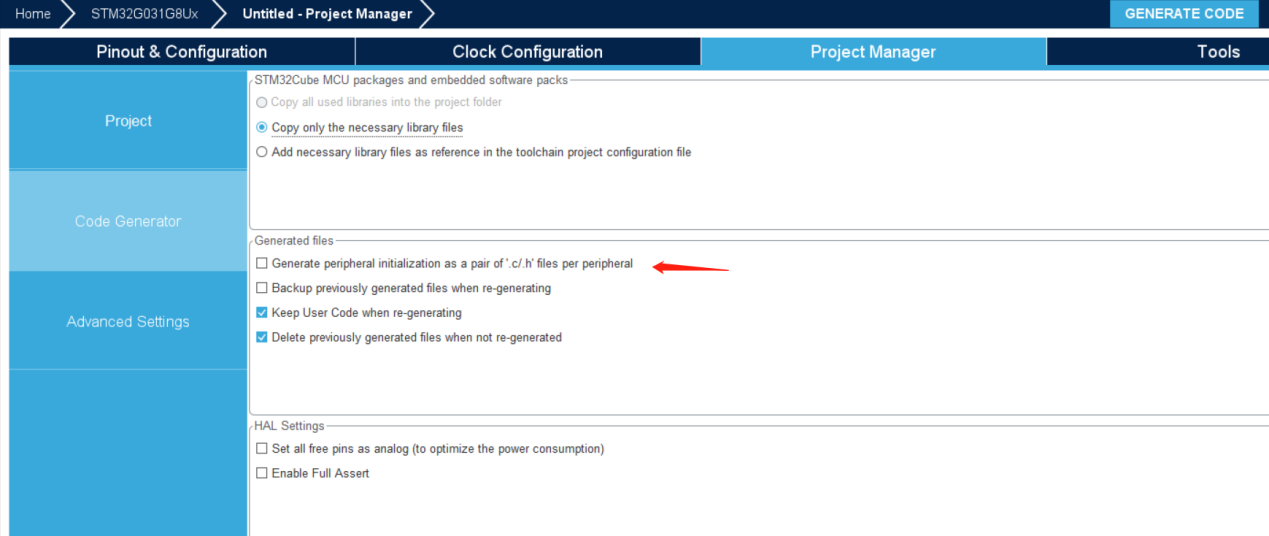

在项目比较大的时候，可以选择勾选 Generate peripheral initialization as...，此处不勾选。

图2.2.9 创建新工程步骤2

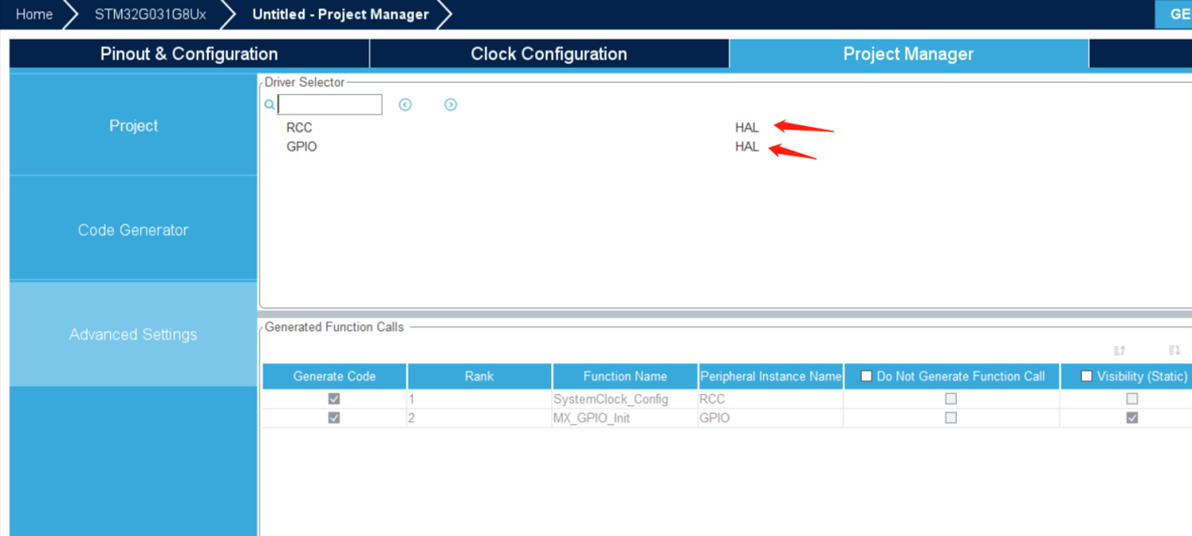

7）这里默认为Hal库开发，可选择LL库开发。我们以HAL库为例。（HAL库占用的FLASH资源较多，LL库比较精简）

图2.2.10 创建新工程步骤3

8）点击右上角，生成工程。

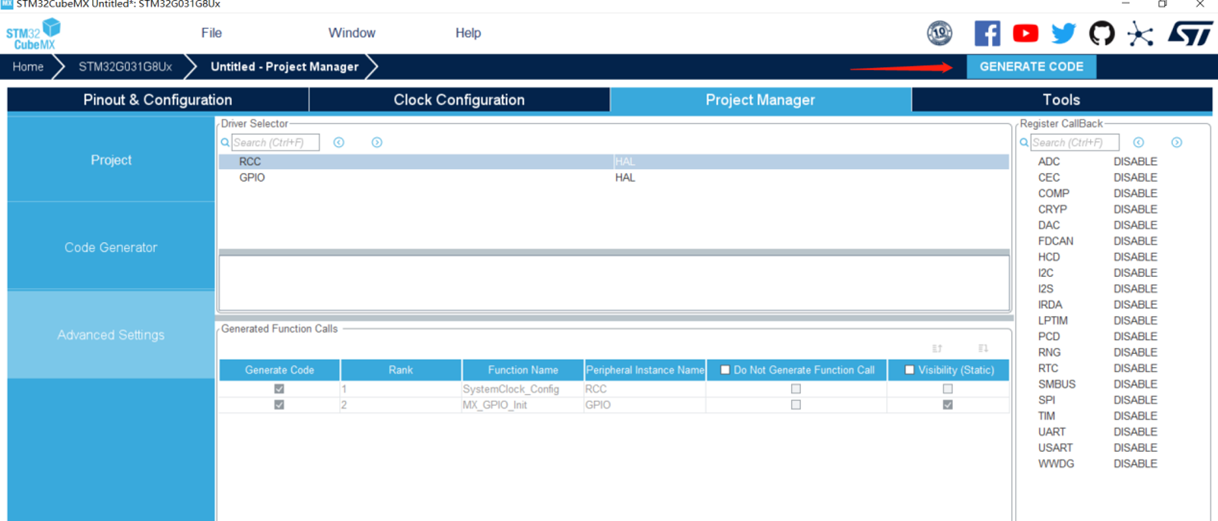

图2.2.11 创建新工程步骤4

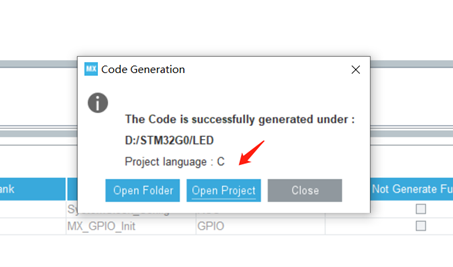

弹出查看工程的方式，这里我们点击 Open Project，STM32 CubeIDE自动打开该工程。

图2.2.12 打开工程

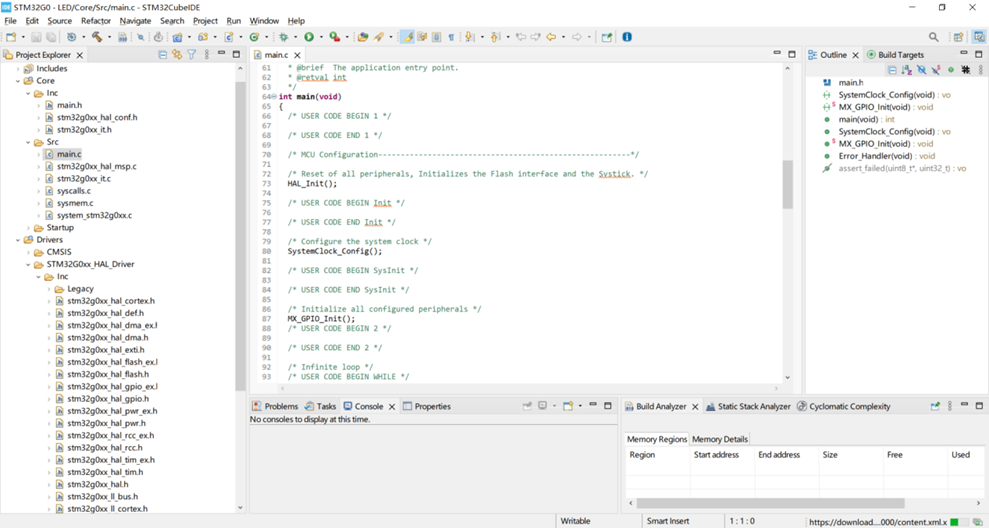

图2.2.13 工程打开成功

9）STM32CubeIDE的编程。在main.c文件的while(1)中修改代码。

①找到HAL库的GPIO的函数：

HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin);复制得到LED/Core/Src/main.c的while(1)内。

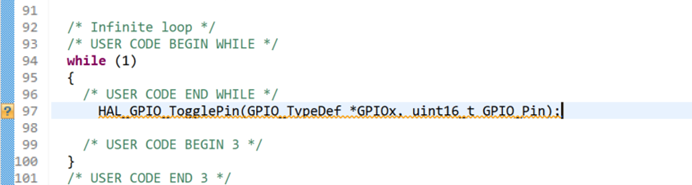

图2.2.14 在main.c文件中的while(1)中修改代码

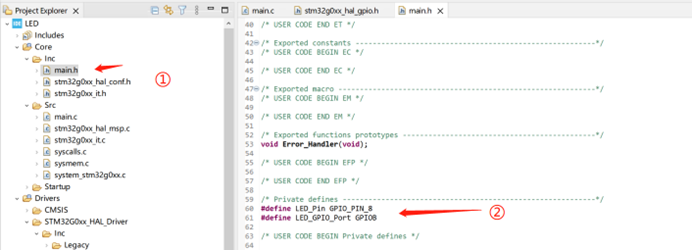

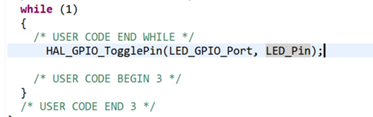

图2.2.15 修改后结果 ②根据main.h文件中找到LED相关的引脚配置，对HAL_GPIO_TogglePin函数参数进行修改，如图：

图2.2.16 修改函数参数

图2.2.17 修改后结果

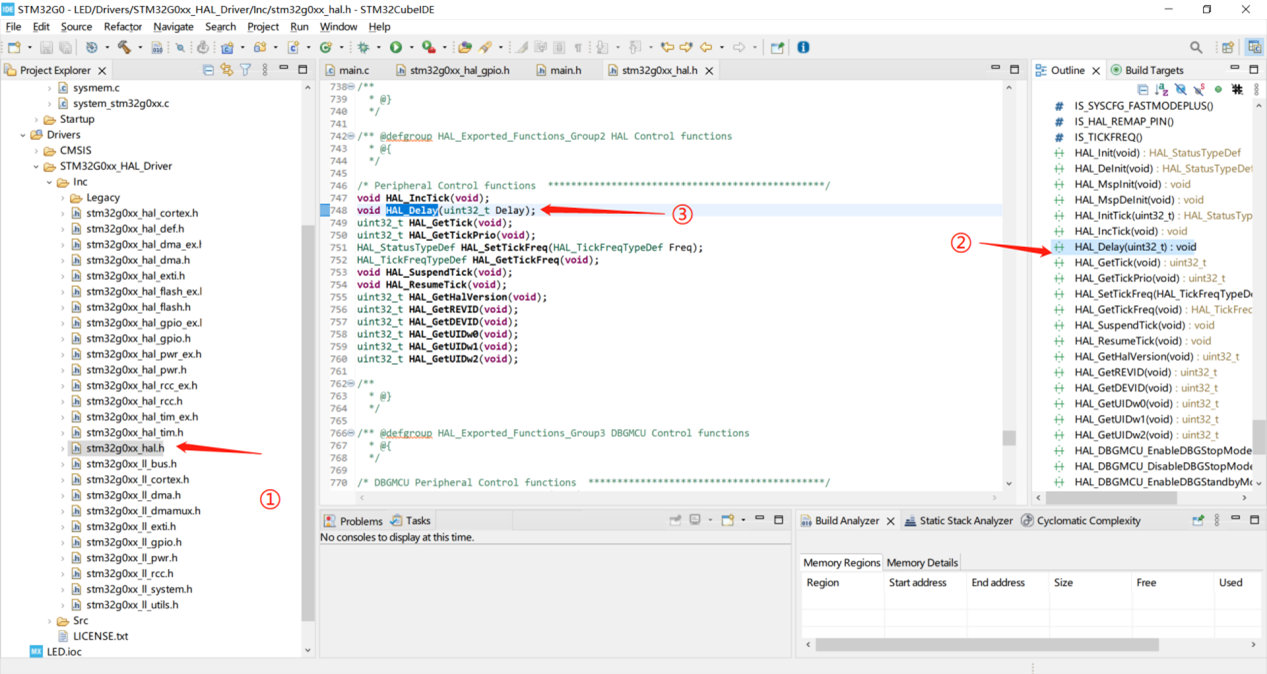

③在找到延时函数，HAL_Delay(uint32_t Delay);复制到while(1)中，这里为选择延时1000毫秒。

图2.2.18 修改延时时间为1000ms

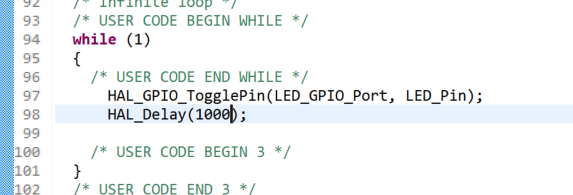

图2.2.19 修改后结果

④点击左上角的“小锤子”进行编译。

图2.2.20 编译

⑤在控制台输出如下日志：0 errors,0 warnings。说明编译成功。固件下载到单片机上的方式可参考第三节来进行。

图2.2.21 编译成功
