3.4 ADC模块

1. 芯片外设配置：

此板卡有三个ADC，在原理图里找到ADC的引脚并设置一下相应的引脚功能，根据图1.5元器件特性测试仪的原理图和图1.6中STM32G031原理图，找到ADC所连接的芯片对应的引脚分别为PA5，PA6，PA7。

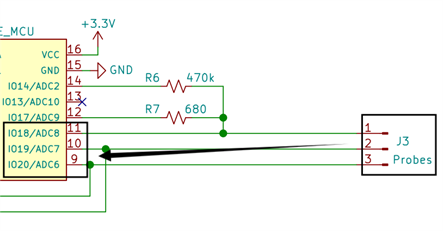

图3.4.1 ADC引脚连接

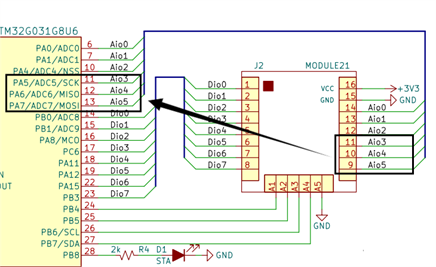

图3.4.2 对应连接的芯片引脚

配置引脚PA5，PA6，PA7的引脚功能为为ADC1_IN5、ADC1_IN6、ADC1_IN7，开启ADC通道，保存并生成代码。

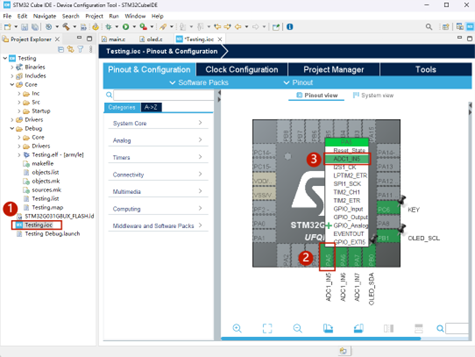

图3.4.3 配置引脚功能

2. 代码编写 先定义一个读取ADC数据的子函数，在主循环里读取ADC数据并在屏幕上显示。

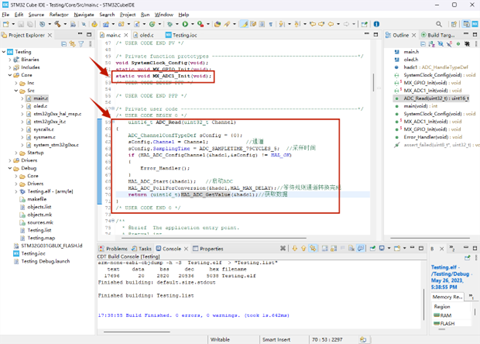

图3.4.4 添加以上代码

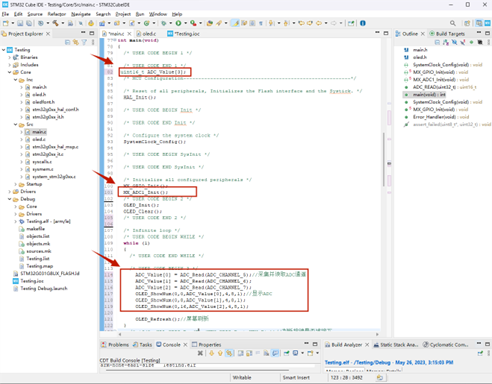

图3.4.5 添加上图代码

写完以上代码后对文件进行保存，编译并生成固件，将生成的.elf文件拖至STM32CubeProgrammer进行烧录（操作步骤参考显示屏模块），烧录完成后按下复位键，读取ADC的值在屏幕上显示出来，如下图板卡上的OLED显示屏所示。

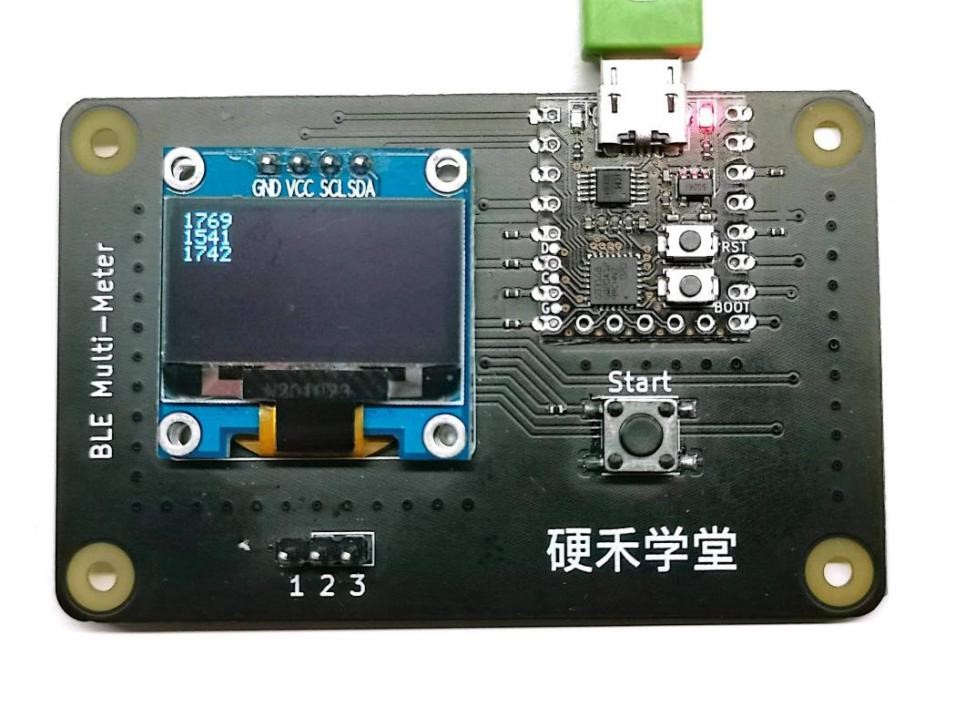

图3.4.6 读取到的ADC值
