3.3 按键模块

1、芯片外设配置：

首先在原理图里找到连接按键的引脚并设置一下相应的引脚功能，根据图1.5简易示波器原理图和图1.6中STM32G031原理图，找到五个按键所连接的芯片对应的引脚分别为PB0、PB1、PA8、PC6、PA11。

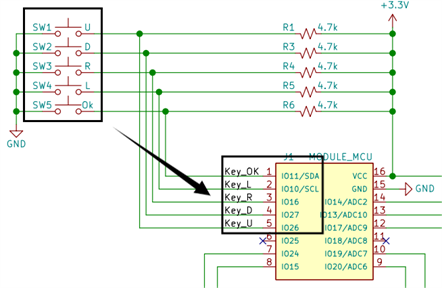

图3.3.1 按键引脚连接

图3.3.2 对应连接的芯片引脚

根据原理图，五个按键的引脚分别为PB1、PA8、PA11、PC6、PB0，设置它们的引脚模式为GPIO_Input，并分别修改引脚名称为Key_OK、Key_L、Key_R、Key_D、Key_U，保存设置并生成代码（步骤参考3.2显示屏模块，仔细一点）。

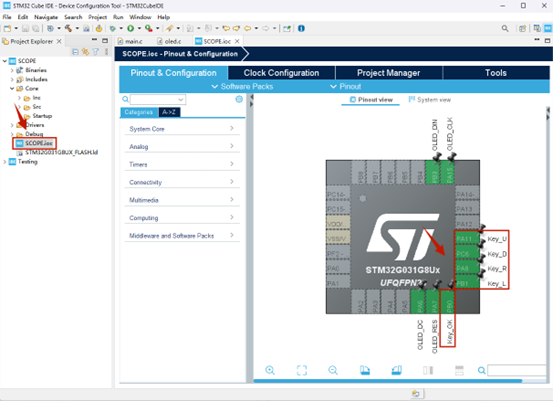

图3.3.3 修改引脚模式和引脚名称

2、代码编写 功能要求：按下按键L屏幕上显示L，按下按键R屏幕上显示R、按下按键U屏幕上显示U、按下按键D屏幕上显示D、按下按键OK屏幕上显示O表示已经按下按键，注意函数里记得加上OLED_Refresh函数，以保证屏幕正常刷新。

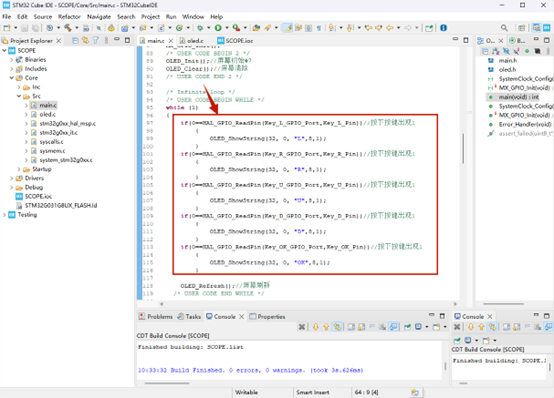

图3.2.12 在主程序中代码

写完以上代码后对文件进行保存，编译并生成固件，将生成的.elf文件拖至STM32CubeProgrammer进行烧录（操作步骤参考显示屏模块），烧录完成后按下按键L屏幕上显示L，按下按键R屏幕上显示R、按下按键U屏幕上显示U、按下按键D屏幕上显示D、按下按键OK屏幕上显示O，下图板卡上的OLED显示屏是按下R时显示的状态。

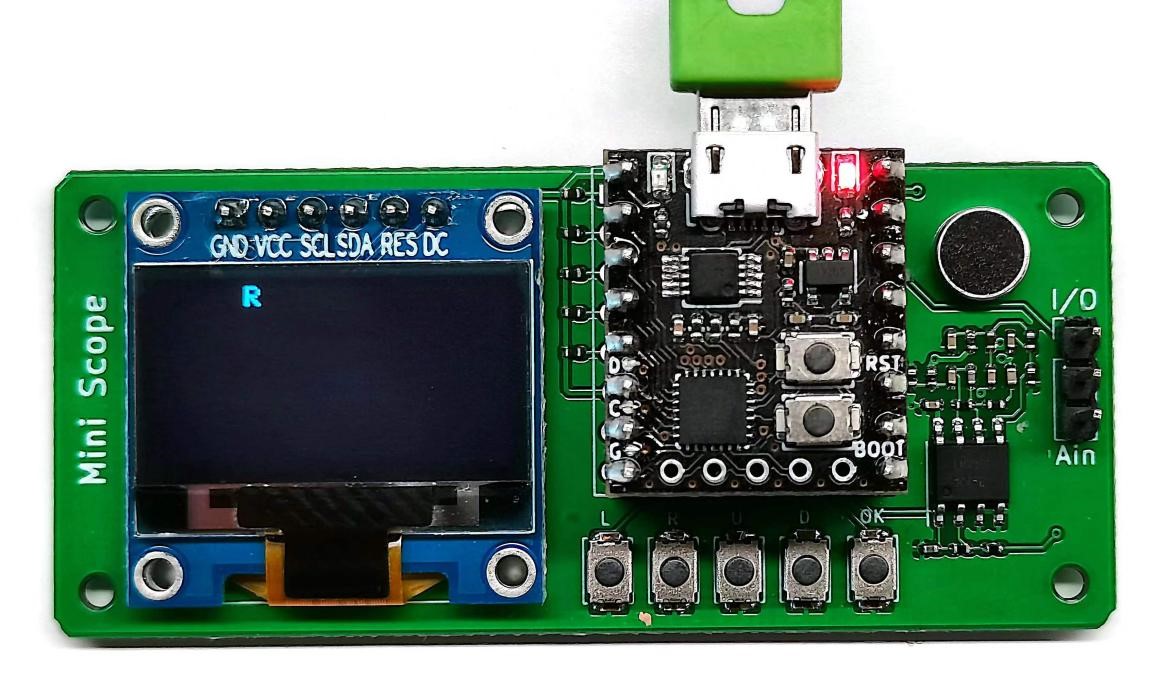

图3.3.6 按键控制效果
