2.3 固件使用说明

1）进入BOOT模式

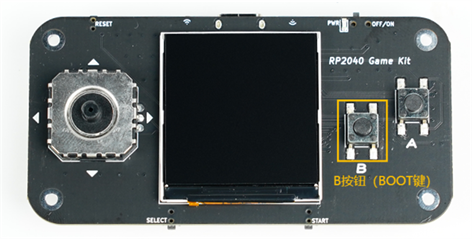

板卡右上角电源开关拨至ON后，按住RP2040 Game Kit的BOOT键，接入电脑的USB接口，接入后松开BOOT键。

图3.1.1 BOOT键位置示意图

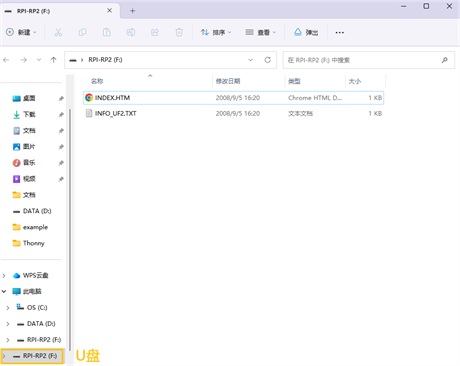

电脑页面会弹出下图页面，它将作为一个名为RPI-RP2的大容量存储设备（即U盘）挂载。如下图，为U盘内部空间。

图3.1.2 进入BOOT模式

2）烧写固件

这里介绍两种方法下载固件的途径：

1.在树莓派官方进行下载，下载地址页面为： https://www.raspberrypi.com/documentation/microcontrollers/micropython.html#what-is-micropython，下拉页面找到下图界面，方框中链接为所需固件。

图3.1.3 树莓派官方固件

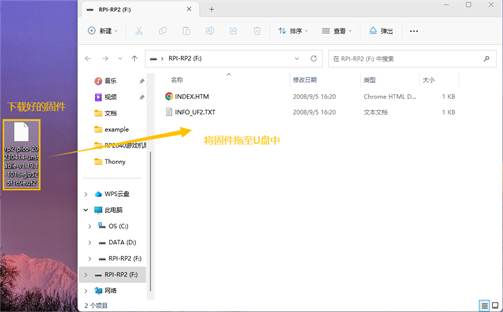

点击下载第一个固件至计算机本地，之后将固件即.uf2文件拖放到RPI-RP2上，如下图所示。若上传完成后U盘消失，说明固件烧写成功。

图3.1.4 烧写固件

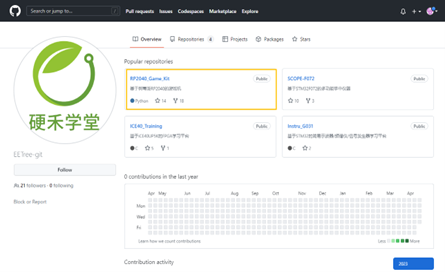

2.打开硬禾学堂的GitHub：https://github.com/EETree-git，点击RP2040_Game_Kit。

图3.1.6 点击RP2040_Game_Kit

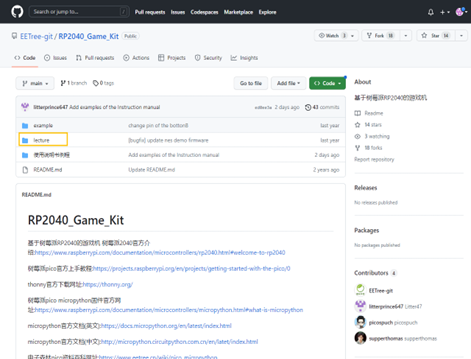

点击后出现以下页面，点击lecture

图3.1.7 点击lecture

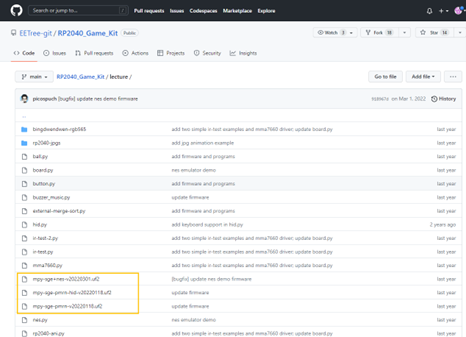

里面包含了三个.uf2的文件，供于下载使用。

图3.1.8 固件所在位置

3）选择编译器

将板卡使用USB线连接至电脑后打开电源开关，打开Thonny软件。若在软件右下角出现“MicroPython（Raspberry Pi Pico）”选项，则固件烧录成功且识别到板卡。

图3.1.9 选择编译器

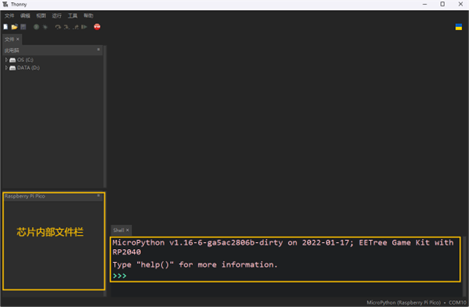

点击“MicroPython（Raspberry Pi Pico）”选项，若出现如图Shell框中内容，且软件左下方区域出现芯片内部文件栏，则说明软件已成功连接芯片。

图3.1.10 固件烧写成功
