1.2 分布图

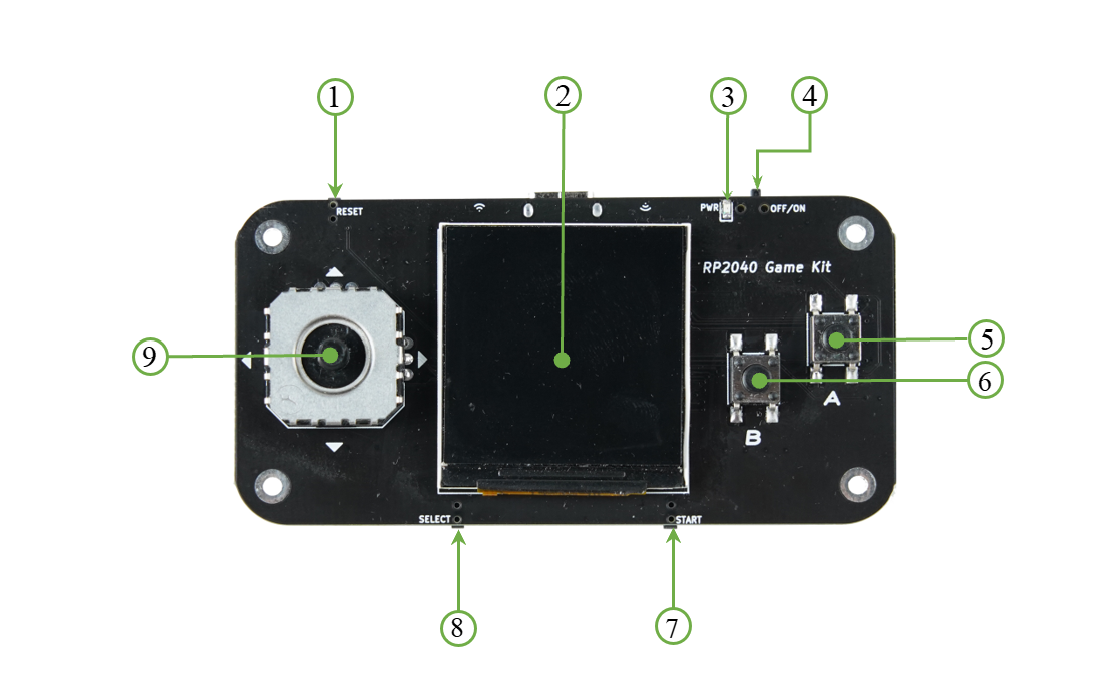

RP2040 Game Kit的硬件布局信息：

alt text

下表为RP2040 Game Kit正面图中的序号说明：

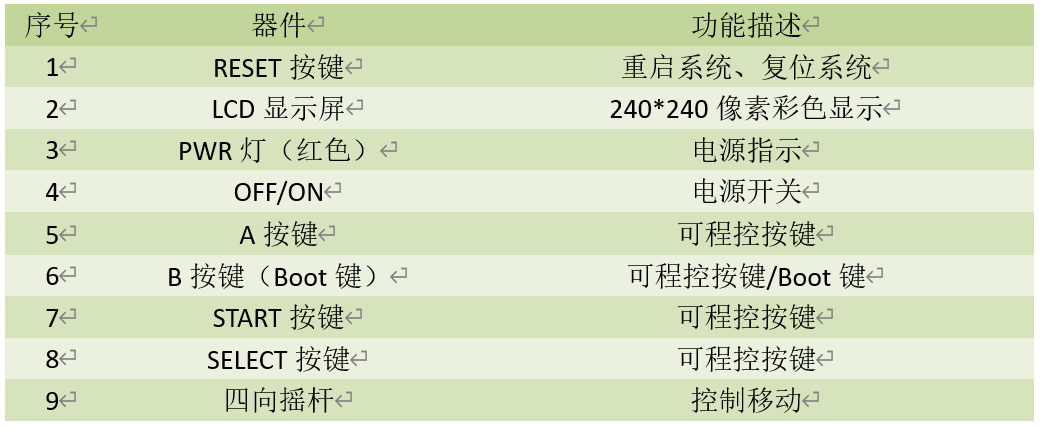

表1.1 正面器件、功能描述 alt text

alt text

alt text

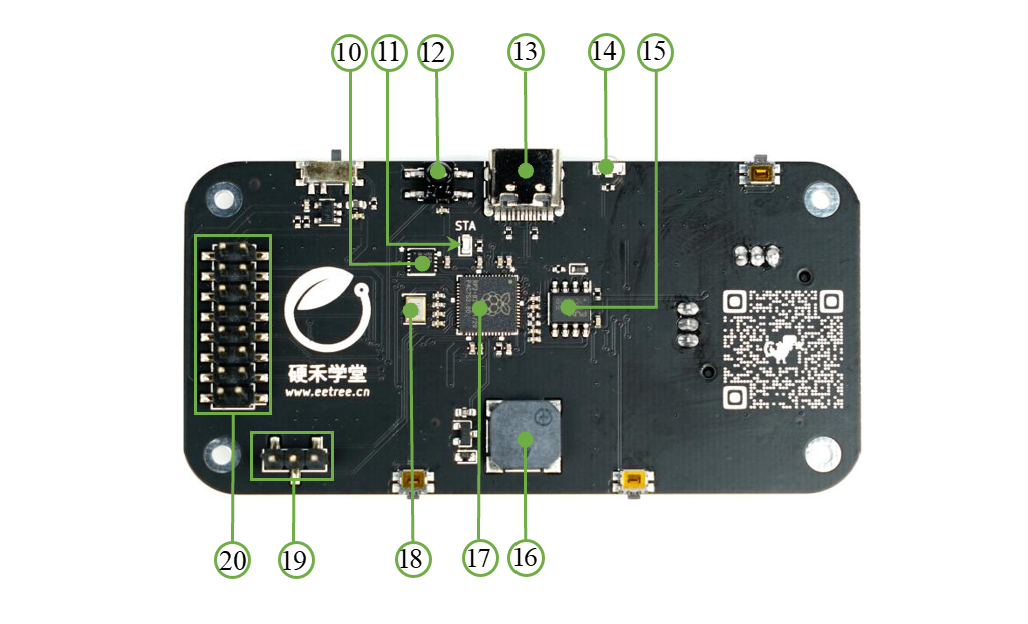

图1.3 RP2040 Game Kit反面分布图

下表为RP2040 Game Kit反面图中的序号说明：

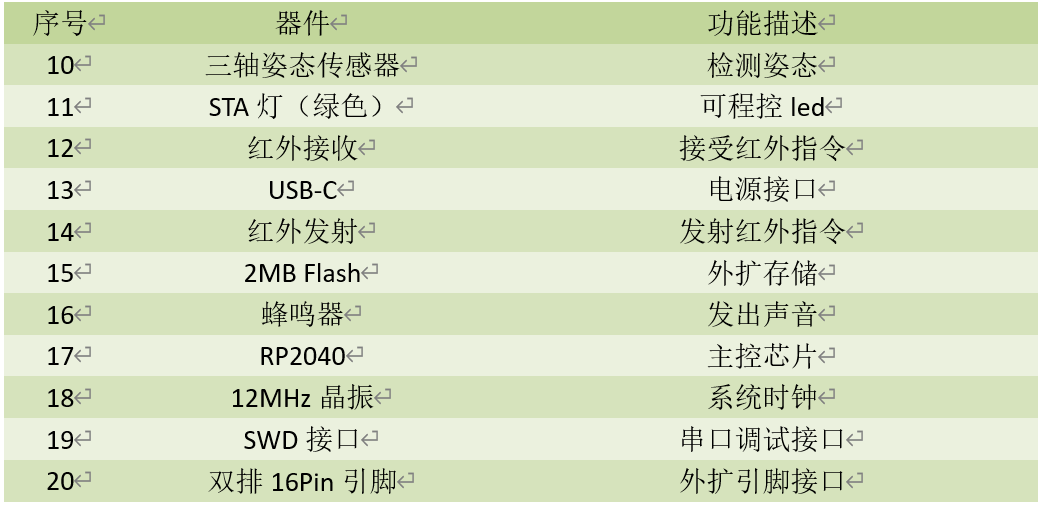

表1.2 反面器件、功能描述

alt text
